中华映管液晶模组CLAA215FA01主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2008,Q3
开始量产
2008,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	中华映管 (CPT)	型号名称	CLAA215FA01
屏幕尺寸	21.5英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1920(RGB)×1080, FHD, 16:9	像素布局	RGB垂直条状
显示区域	476.64×268.11 mm (H×V)	外观尺寸	495.6×292.2×16.85 mm (H×V×D)
屏幕重量	2.60Kgs (Typ.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	300 cd/m² (Typ.)	对比度	1000 : 1 (Typ.) [透射]
最佳视向	-	光学模式	TN，常白显示，透射式
可视角度	85/85/80/80 (Typ.)(CR≥10)	响应速度	5 (Typ.)(Tr+Td) ms
颜色数量	16.7M, 72% NTSC	适用于
消耗功率	30.0W (Typ.)	背光类型	4 pcs CCFL, 40K小时, 无驱动
刷新频率	75Hz	触摸功能	无触摸
信号系统	LVDS (2 ch, 8-bit) , 端子 , 30 pins
供应电压	5.0V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

中华映管液晶模组CLAA215FA01规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
CLAA215FA01规格书	20100127	English	1.2 M	30	2010-1-27	最新	付费下载
CLAA215FA01规格书	20090916	English	852 K	26	2009-9-16		付费下载
CLAA215FA01规格书	Rev:B	English	1.1 M	31	2009-1-9		付费下载
CLAA215FA01规格书	Tentative	English	820 K	25	2008-9-30		付费下载
CLAA215FA01规格书	Ver.A	English	764.3 K	22	2008-8-1		付费下载
CLAA215FA01规格书	Ver.A	English	1.1 M	30	2008-12-30		付费下载

中华映管液晶模组CLAA215FA01验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
15~21.5	VIP会员可看	VIP会员可看	A- Grade	20100204	2010-2-4	IIS下载
15~21.5	VIP会员可看	VIP会员可看	A- Grade	20100129	2010-1-29	IIS下载
15~21.5	VIP会员可看	VIP会员可看	B- Grade	20100127	2010-1-27	IIS下载
15~21.5	VIP会员可看	VIP会员可看	B Grade	20100127	2010-1-27	IIS下载
15~21.5	VIP会员可看	VIP会员可看	A- Grade		2008-9-12	IIS下载

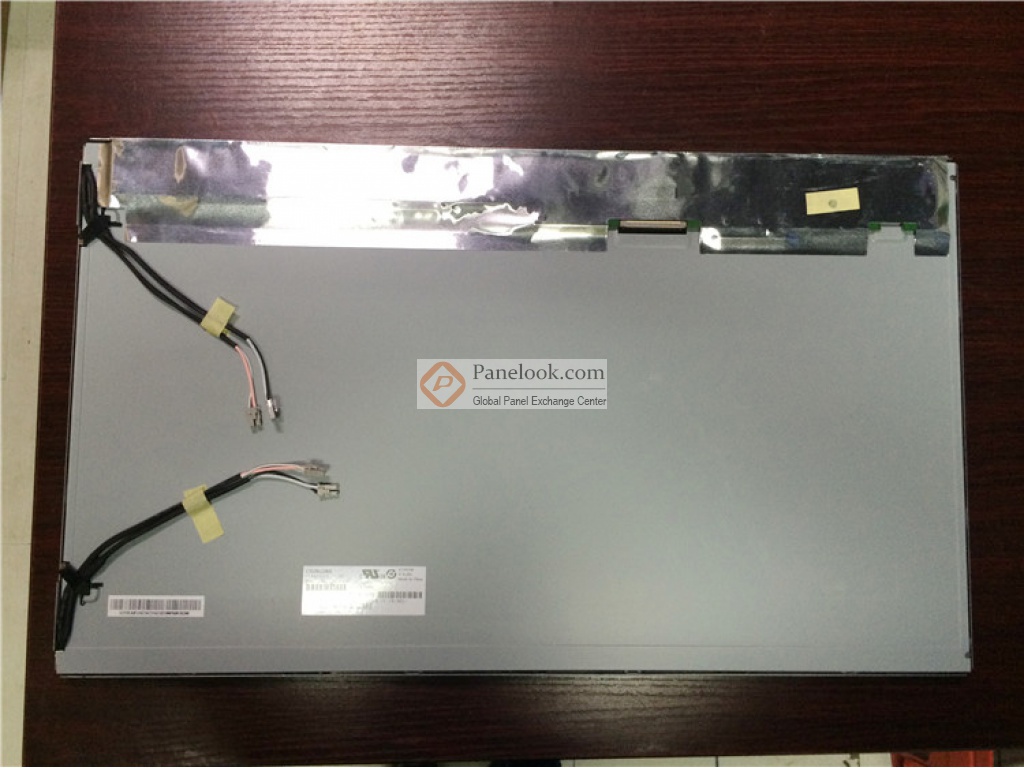

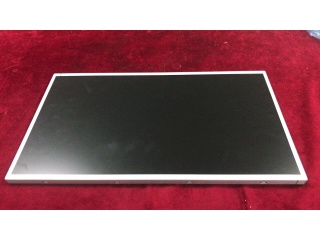

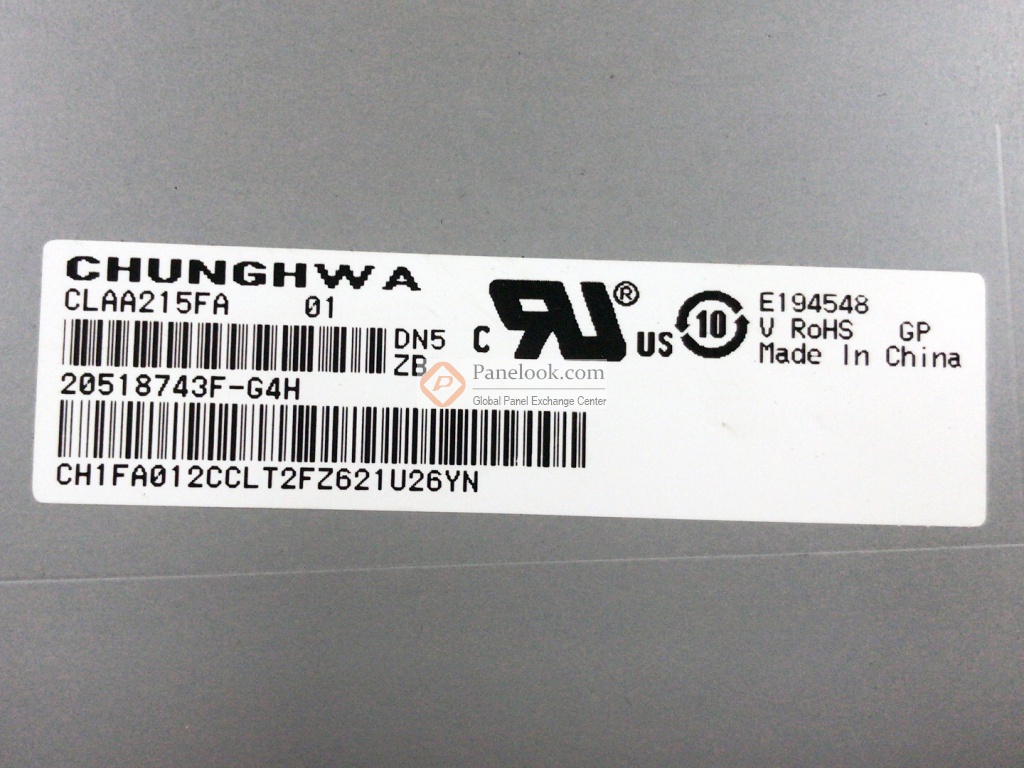

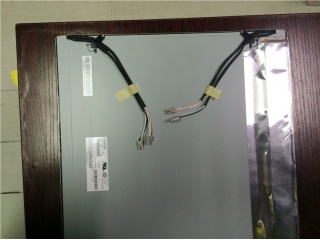

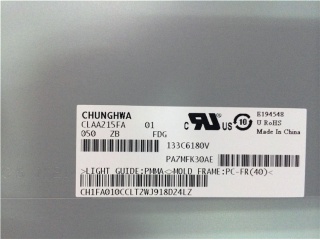

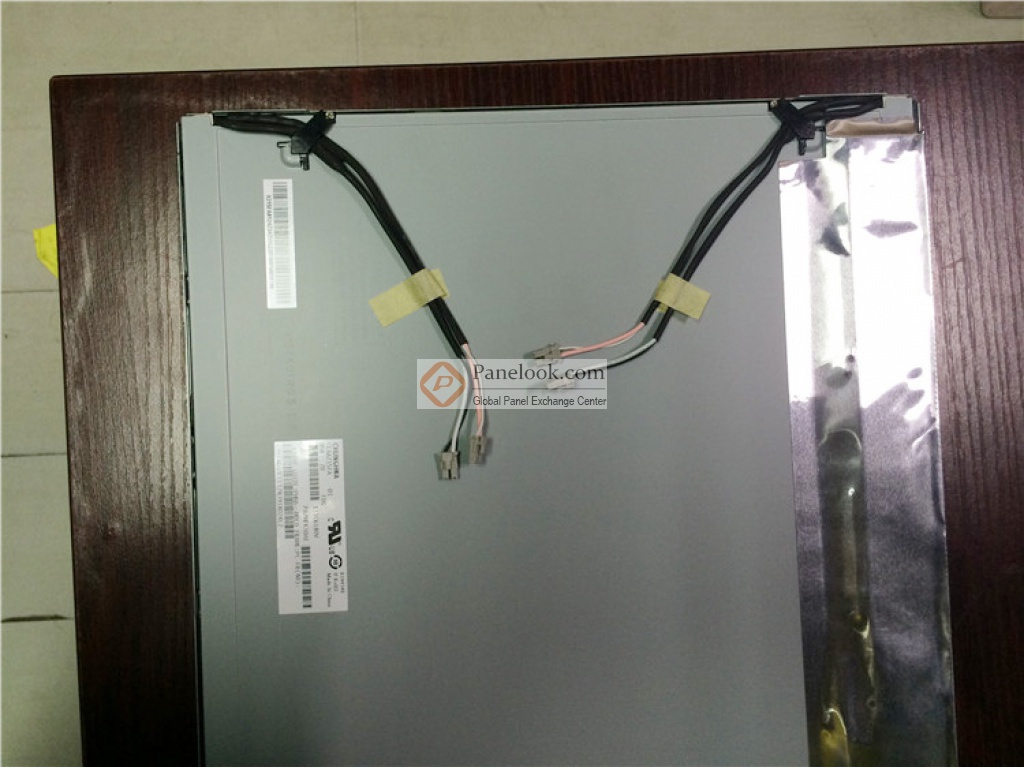

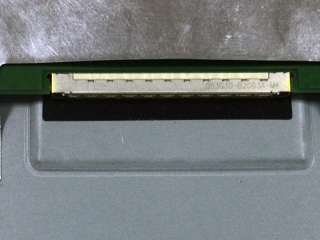

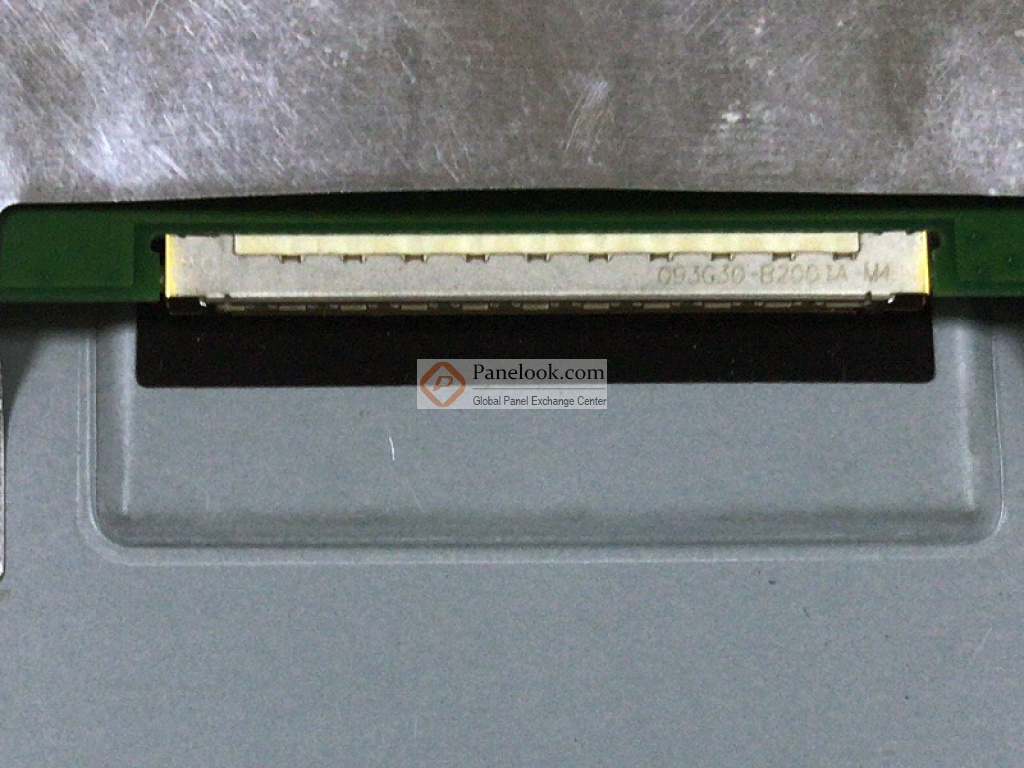

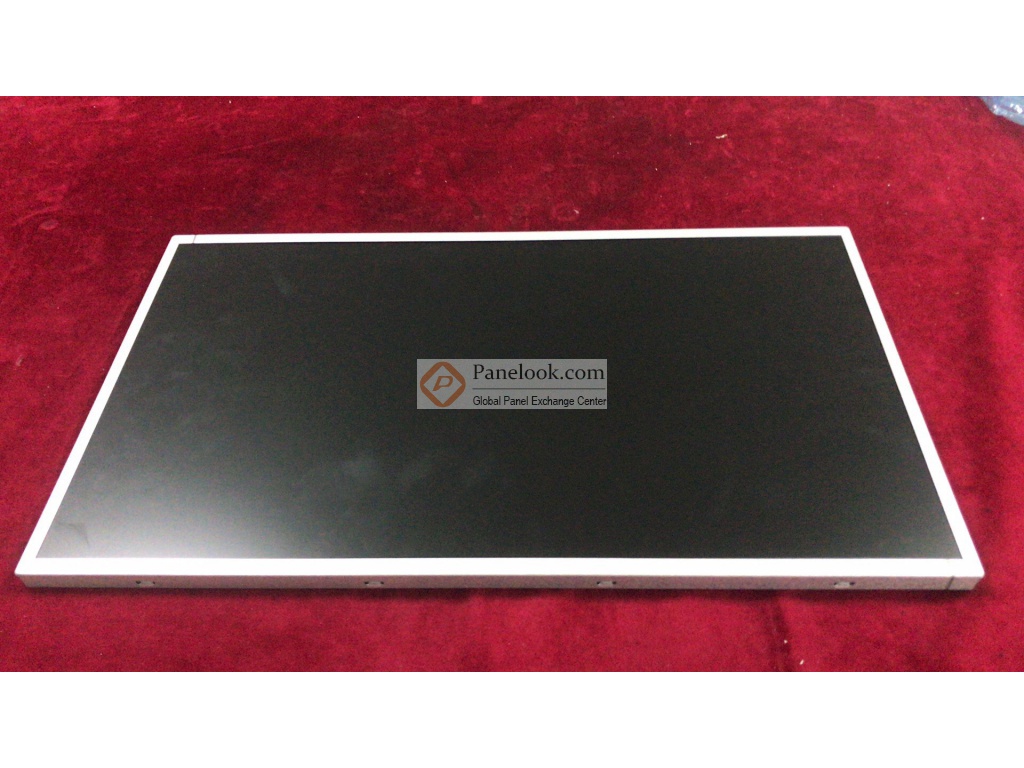

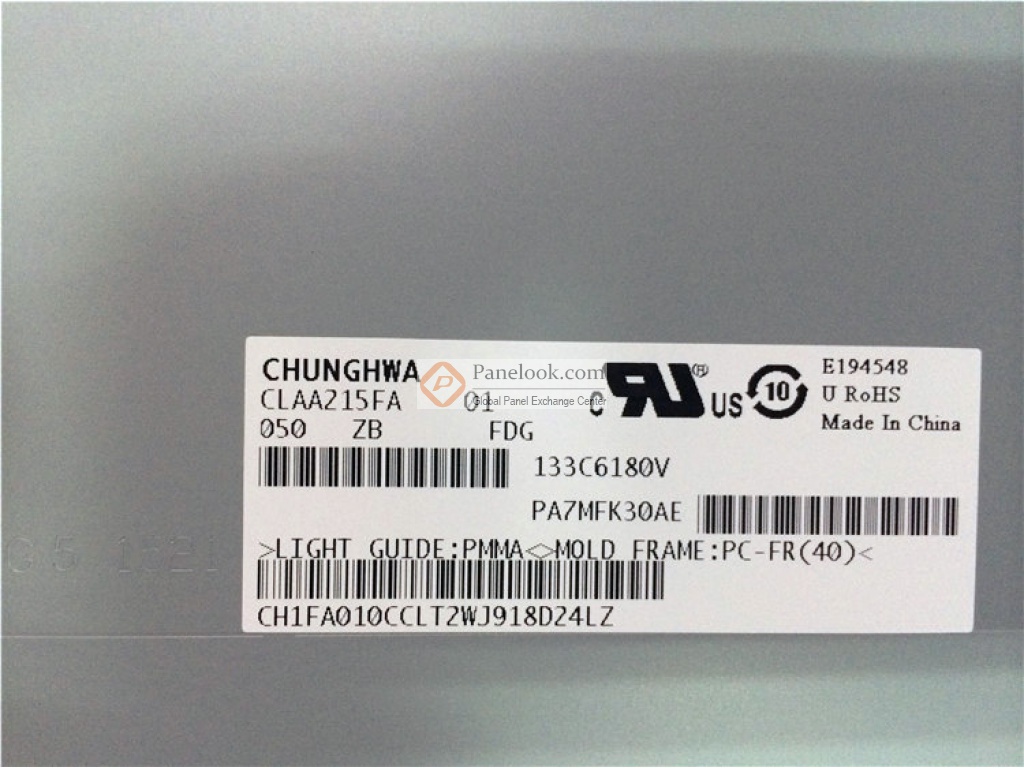

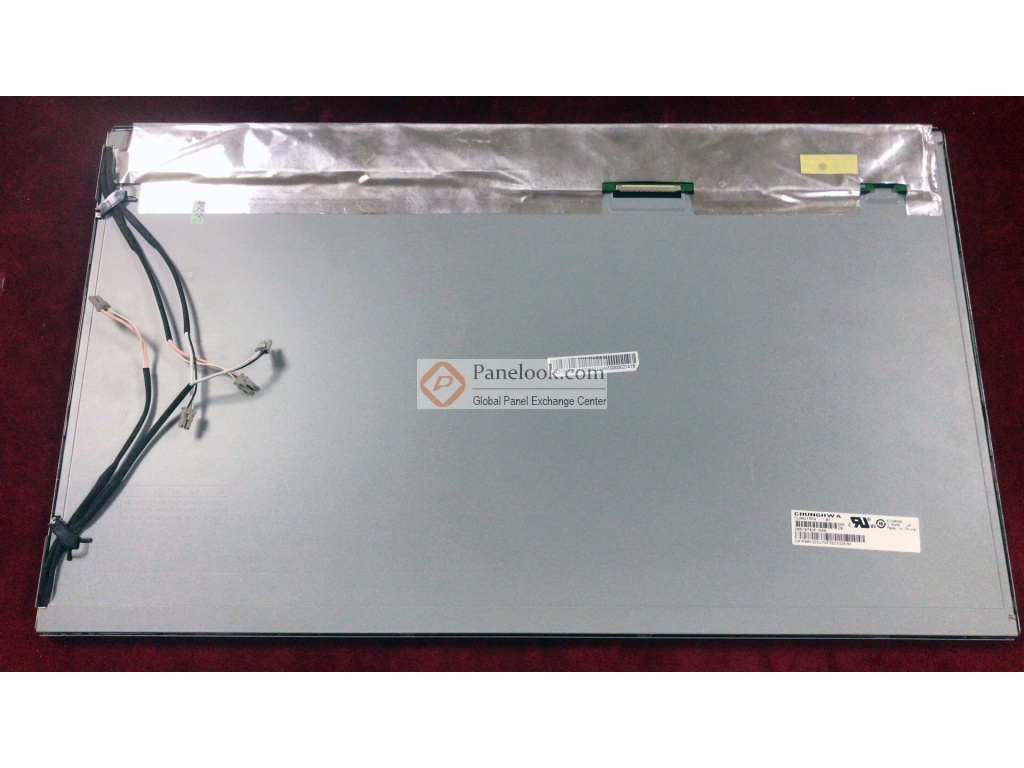

中华映管液晶模组CLAA215FA01图片

中华映管液晶模组CLAA215FA01摘要

CLAA215FA01是中华映管 (CPT)推出的一款21.5吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2008年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月26日对此型号首次建立参数，并于2024年10月21日对参数进行了最后更新。根据中华映管 (CPT)于2010年1月27日发布的版本号为20100127的产品规格书，CLAA215FA01显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为476.64(宽)×268.11(高) mm，外观尺寸为495.6(宽)×292.2(高)×16.85(厚) mm，可视尺寸为480.2(宽)×271.7(高) mm，表面处理为雾面，Hard coating (3H)，产品净重2.60Kgs (Typ.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为40K小时，不含背光驱动。CLAA215FA01采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA215FA01的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
