像素布局
RGB垂直条状
显示区域 409.8(H)×230.4(V) mm外观尺寸 430.37(H)×254.6(V)×11.5(D) mm
面板重量 1.50Kgs (Typ.)表面处理 雾面，Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 70/70/50/70 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 5 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 69% NTSC触摸屏 无触摸
-
功率消耗
10.0W (Typ.)
光源类型 WLED, 30K小时, 无驱动
工作频率 75Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
中华映管液晶模组CLAA185WA04验货标准(IIS)

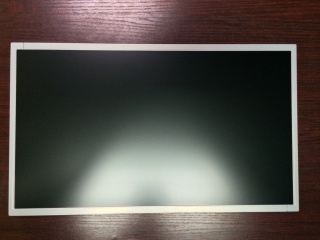

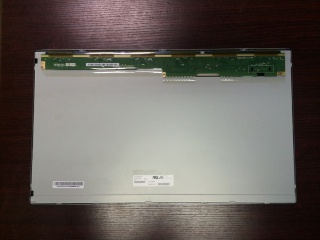

中华映管液晶模组CLAA185WA04综述
CLAA185WA04是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的18.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据中华映管 (CPT)于2010年4月6日发布的版本号为Ver.1的产品规格书，CLAA185WA04显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为409.8×230.4 (宽×高) mm，可视尺寸为413.4×234.0 (宽×高) mm，外观尺寸为430.37×254.6 (宽×高)×11.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.50Kgs (Typ.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。CLAA185WA04采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用CLAA185WA04液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA185WA04的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前CLAA185WA04在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月24日对此型号首次建立参数，并于2024年10月22日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子正装，表面雾面等特征，此型号推荐使用于电脑显示器。
|
