中华映管液晶模组CLAA102NDA1 CW概况-全球液晶屏交易中心-屏库

人气指数：4013 2025-07-22 03:37

中华映管液晶模组CLAA102NDA1 CW主要参数

现货数量
511片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2015,Q4
开始量产
2016,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	中华映管 (CPT)	型号名称	CLAA102NDA1 CW
屏幕尺寸	10.2英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×600, WSVGA, 17:10	像素布局	RGB垂直条状
显示区域	222.72×130.5 mm (H×V)	外观尺寸	236×148×6.1 mm (H×V×D)
屏幕重量	TBD	表面处理	雾面，Hard coating (3H)
屏幕亮度	600 cd/m² (Typ.)	对比度	1000 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	70/70/55/65 (Typ.)(CR≥10)	响应速度	25 (Typ.)(Tr+Td) ms
颜色数量	262K/16.7M, 70% NTSC	适用于
消耗功率	4.8W (Typ.)	背光类型	4S6P WLED, 70K小时, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6/8-bit) , FPC , 60 pins
供应电压	3.3/9.6/20/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)
最大额定	存储温度 -40 ~ 90 °C 工作温度 -30 ~ 85 °C 抗振能力 2.9G (28.4 m/s²)

共1条现货>>

中华映管液晶模组CLAA102NDA1 CW VIP卖家现货

N&S Electronic Co., Limited香港常青电子有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

511片, 2片起售, 中国大陆仓

即刻交货

详情

中华映管液晶模组CLAA102NDA1 CW规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	CLAA102NDA1 CW规格书	Ver0.4	English	1.2 M	22	2015-10-28	最新	付费下载

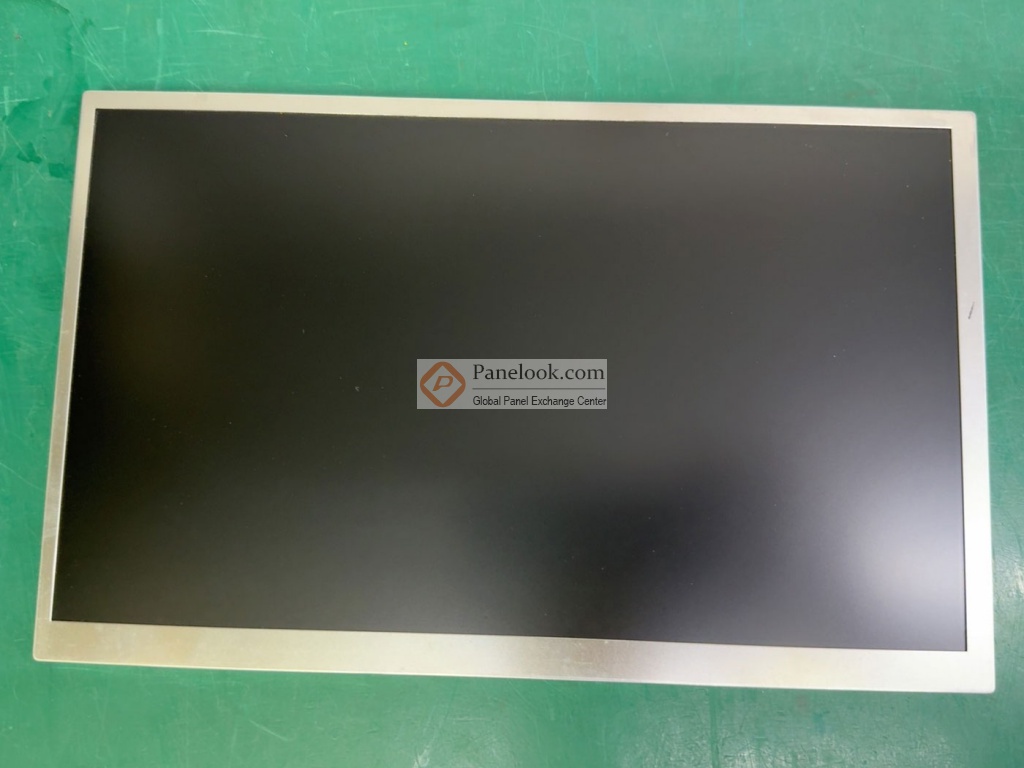

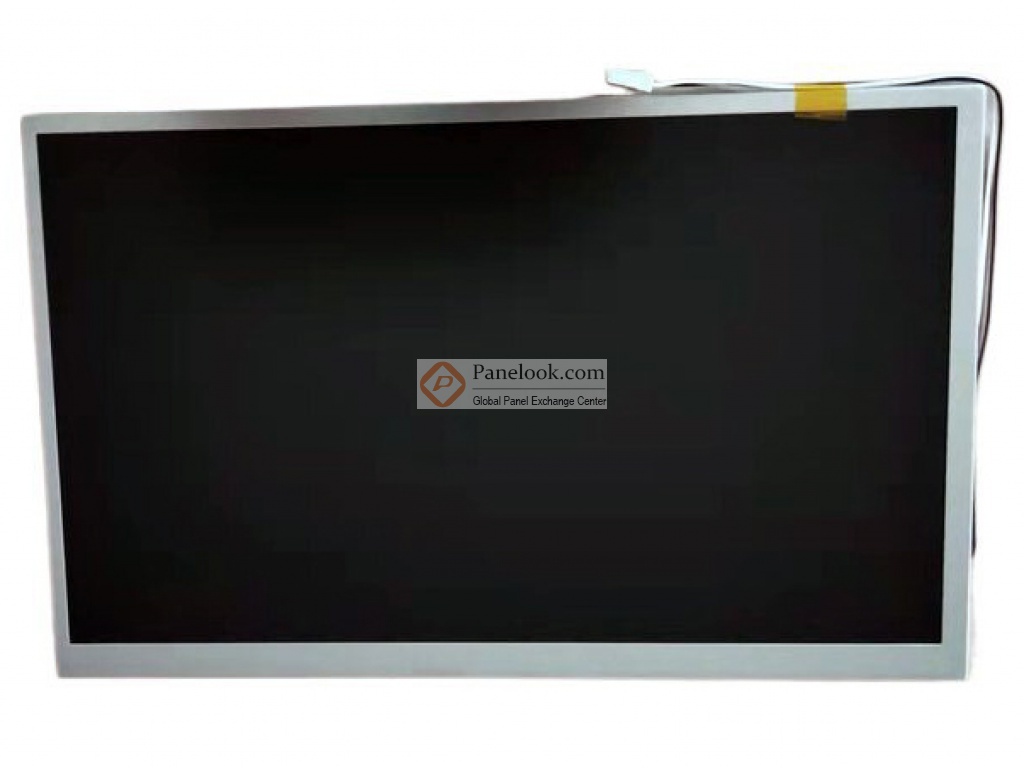

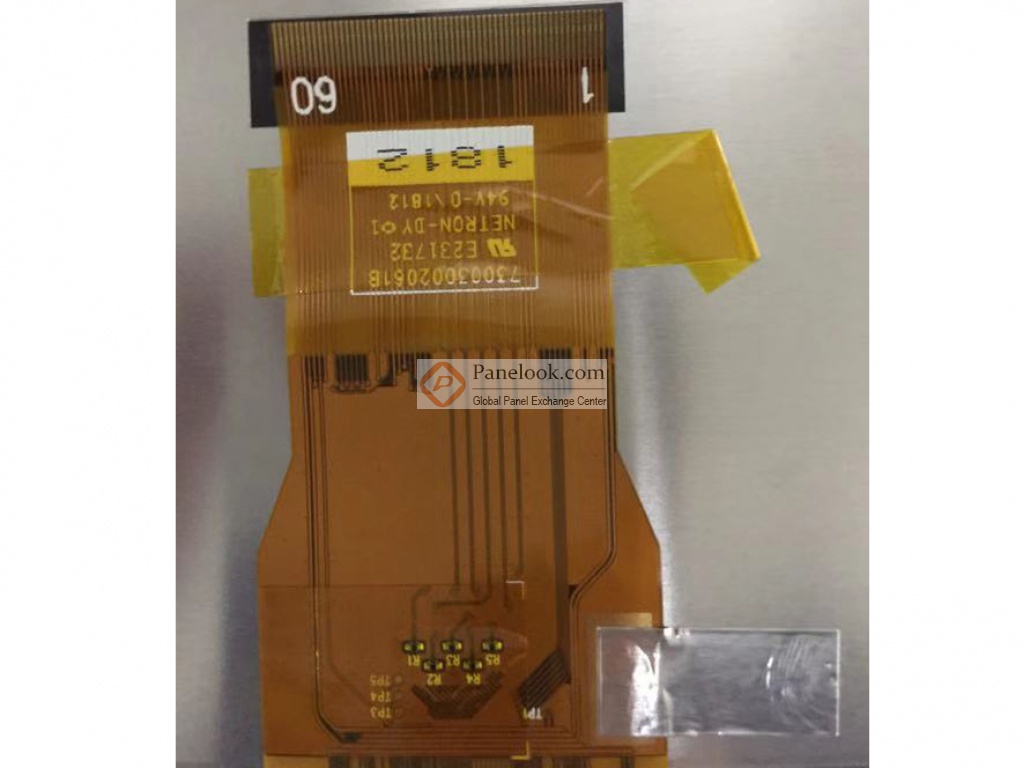

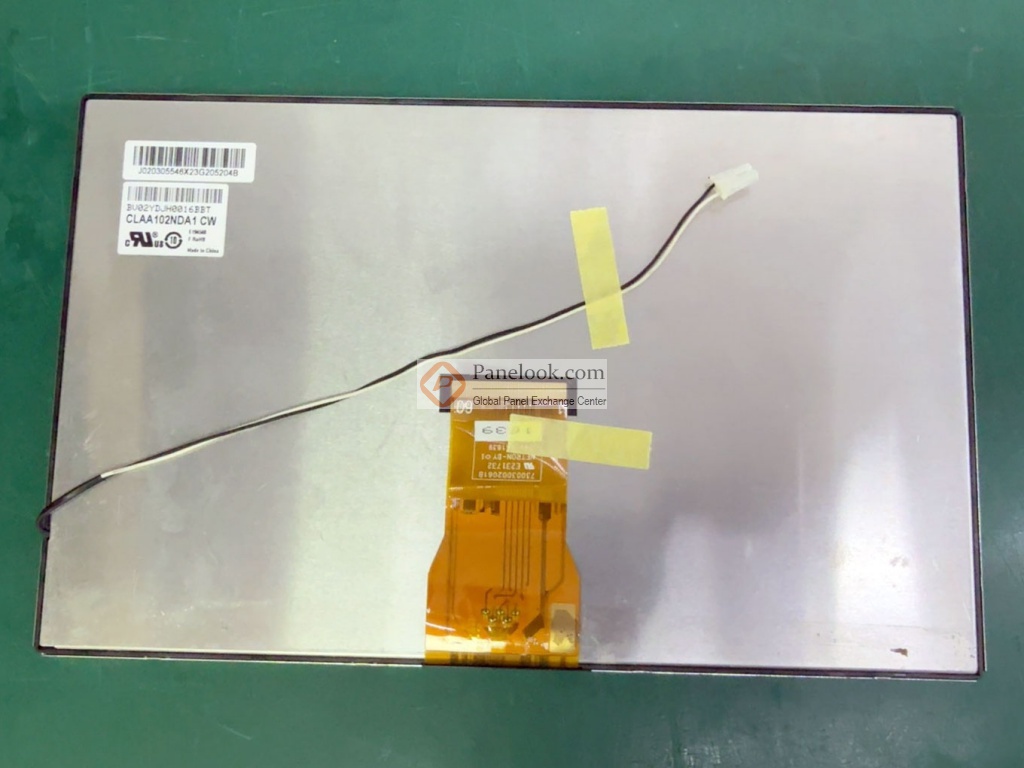

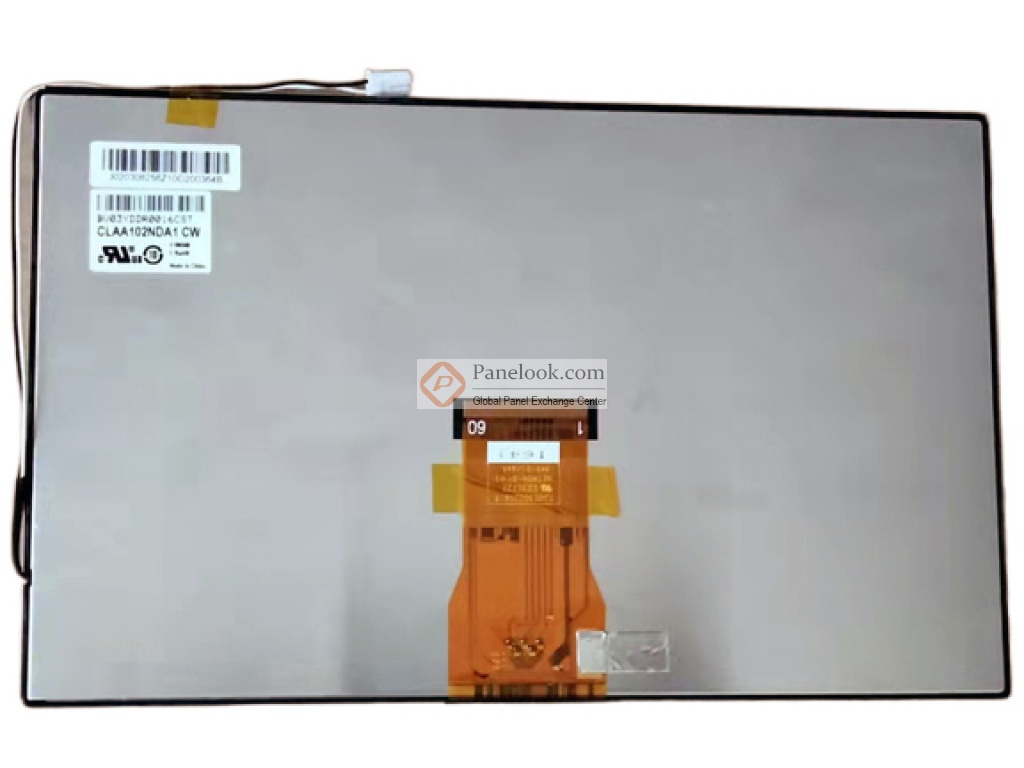

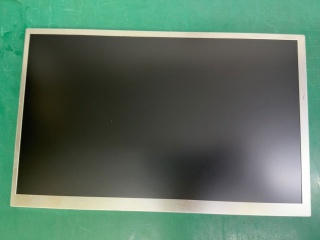

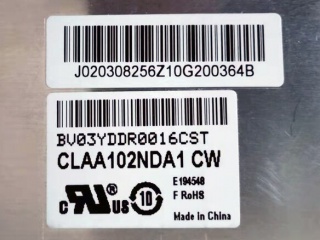

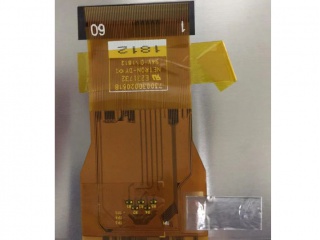

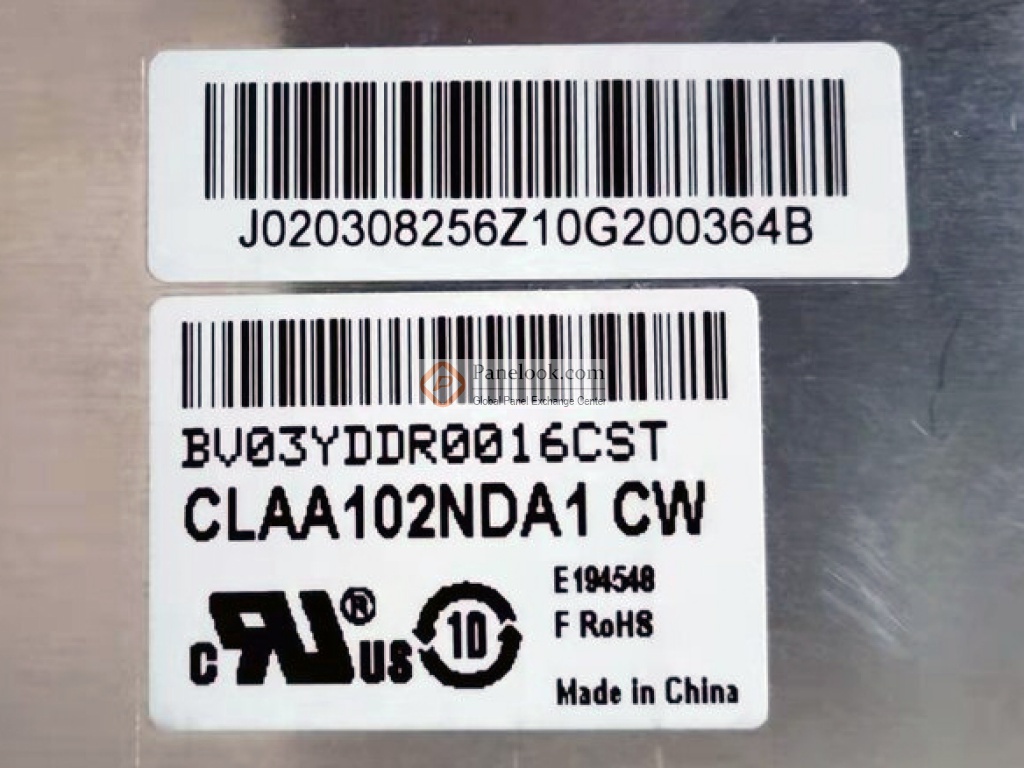

中华映管液晶模组CLAA102NDA1 CW图片

中华映管液晶模组CLAA102NDA1 CW综述

CLAA102NDA1 CW是中华映管 (CPT)推出的一款10.2吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 宽温，3G抗震，高亮度，白光LED背光，寿命大于7万小时，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业，车载显示等产品。根据屏库掌握的情报此产品于2016年Q1量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2017年10月20日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2015年10月28日发布的版本号为Ver0.4的产品规格书，CLAA102NDA1 CW显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×130.5(高) mm，外观尺寸为236(宽)×148(高)×6.1(厚) mm，可视尺寸为225.32(宽)×133.1(高) mm，表面处理为雾面，Hard coating (3H)，产品净重TBD。背光方面此产品采用了4S6P WLED发光的侧入式光源，光源的使用寿命为70K小时，不含背光驱动。CLAA102NDA1 CW采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9.6/20/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA102NDA1 CW的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
