| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 中华映管 (CPT) |
| 8.0英寸 |
| 1024(RGB)×600, WSVGA, 16:9 |
| 176.64×99.36 mm (H×V) |
| 220g (Typ.) |
| 600 cd/m² (Typ.) |
| 6 o'clock |
75/75/50/60 (Typ.)(CR≥10)  |
| 262K/16.7M, 50% NTSC |
| 2.87W (Typ.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| CLAA080NA12 CW | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 192.8×116.9×6.7 mm (H×V×D) | |
| 雾面 | |
| 800 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 3S13P WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |

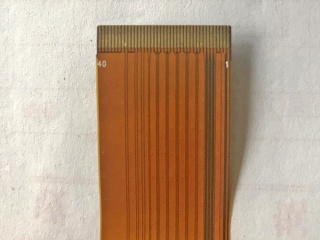

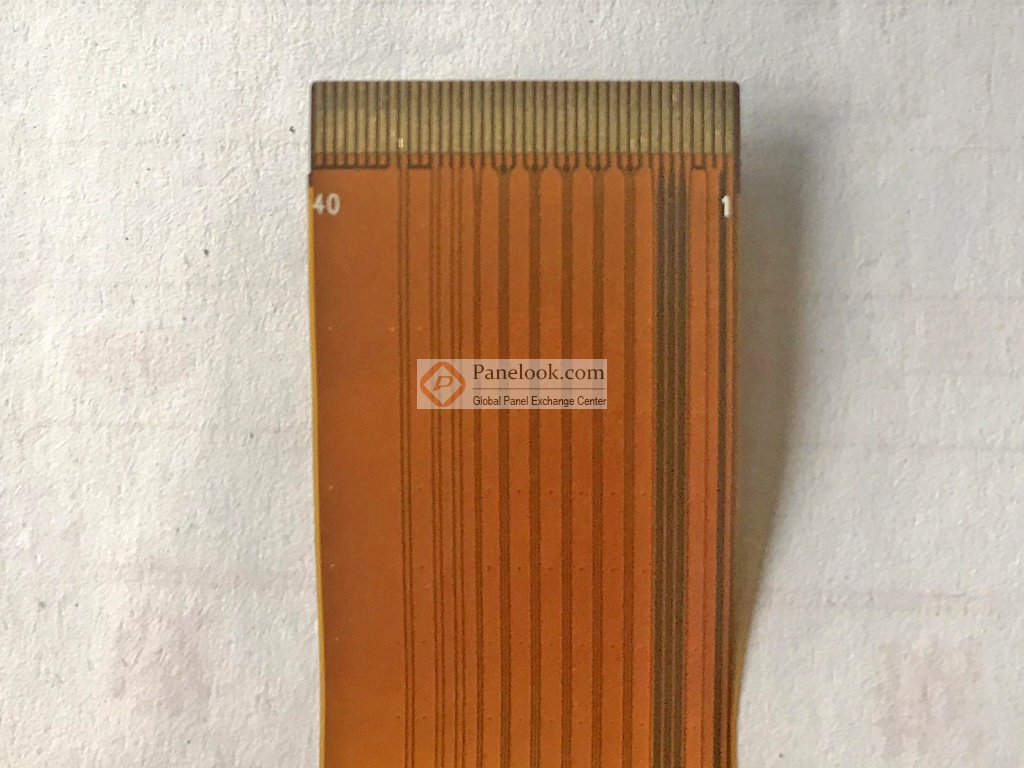

| LVDS (1 ch, 6/8-bit) , 40 pins , FPC |
| 3.3/9.6/21.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C 抗振能力 2.9G (28.4 m/s²) |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA080NA12 CW规格书 | Ver1.2 | English | 818.7 K | 20 | 2015-1-13 | 最新 | |
|
|
CLAA080NA12 CW规格书 | Ver1.0 | English | 786 K | 20 | 2014-6-20 | ||
|
|
CLAA080NA12 CW规格书 | Ver0.6 | English | 747.2 K | 20 | 2014-4-10 | ||
|
|
CLAA080NA12 CW规格书 | Ver0.5 | English | 801.5 K | 21 | 2014-3-20 | ||
|
|
CLAA080NA12 CW规格书 | Ver0.1 | English | 705.6 K | 19 | 2013-7-23 | ||
|
|
CLAA080NA12 CW规格书 | Ver0.2 | English | 636.8 K | 19 | 2013-10-14 |

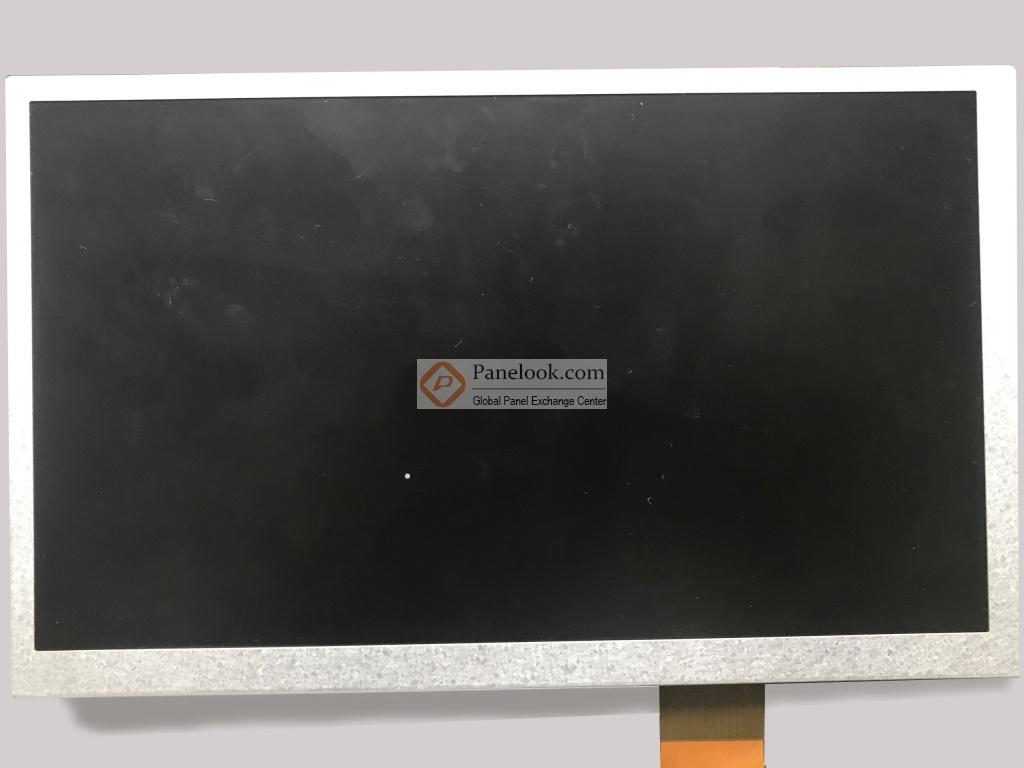

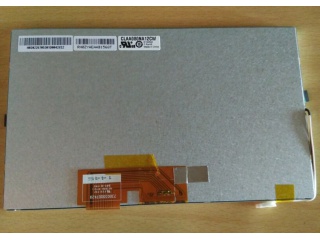

CLAA080NA12 CW是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据中华映管 (CPT)于2015年1月13日发布的版本号为Ver1.2的产品规格书，CLAA080NA12 CW显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为176.64×99.36 (宽×高) mm，可视尺寸为180.1×103.4 (宽×高) mm，外观尺寸为192.8×116.9 (宽×高)×6.7(厚) mm，表面处理为雾面，产品净重220g (Typ.)。背光方面此产品采用了3S13P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。CLAA080NA12 CW采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/9.6/21.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA080NA12 CW液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA080NA12 CW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前CLAA080NA12 CW在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年02月20日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。基于它3G抗震，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于车载显示。
