像素排列
RGB垂直条状
解析度 800(RGB)×1280, WXGA, 10:16
面板重量 105g (Max.)表面处理 雾面 (Haze 25%)，Hard coating (3H)
显示亮度 380 cd/m² (Typ.)对比度
800:1 (Typ.) (透射)
推荐视向 全视角响应时间 30 (Typ.)(Tr+Td) ms
可视角度 85/85/85/85 (Typ.)(CR≥10)  显示模式 HFFS，常黑显示，透射式
支持颜色 262K, 60% NTSC触摸技术 无触摸
功率消耗 2.04W (Typ.) 光源类型 WLED, 10K小时, 无驱动
刷新率 60Hz应用产品
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 65 °C
中华映管液晶模组CLAA070WP0B XN规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
CLAA070WP0B XN规格书 |
Ver.1 |
English |
779.9 K |
19 |
2014-10-23 |
最新 |
|
中华映管液晶模组CLAA070WP0B XN验货标准(IIS)
中华映管液晶模组CLAA070WP0B XN概况

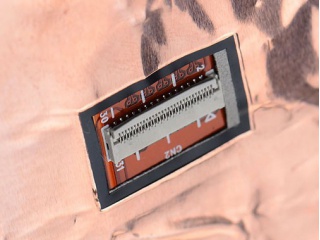

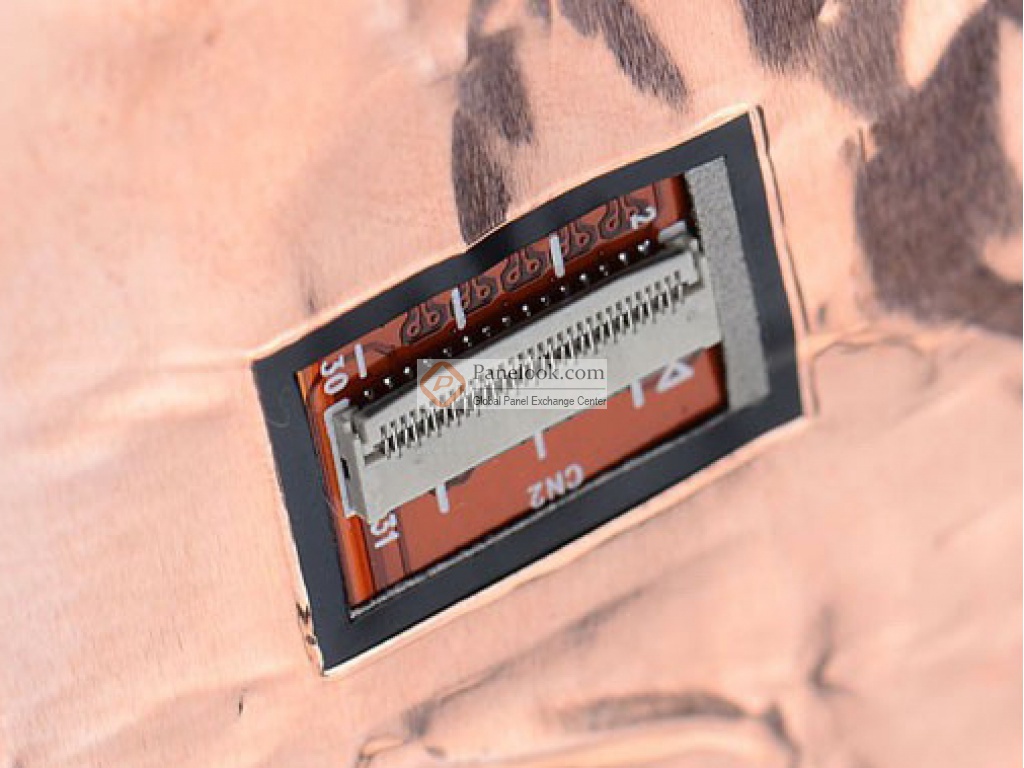

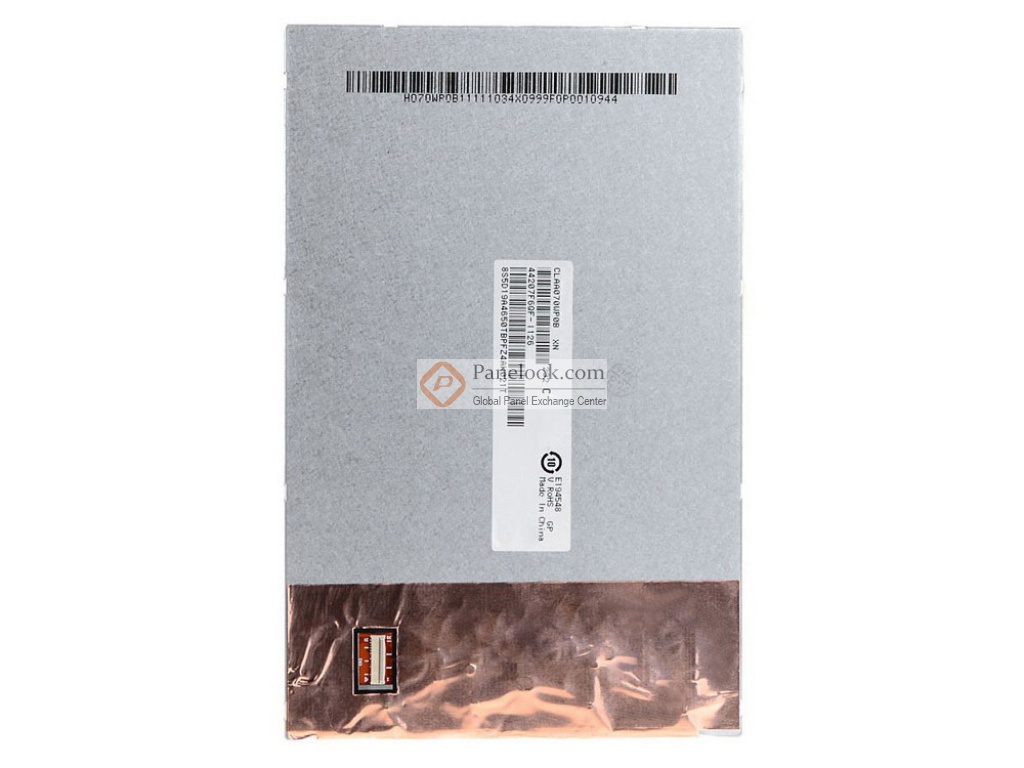

中华映管 (CPT) 推出的CLAA070WP0B XN是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 65°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前CLAA070WP0B XN在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年07月02日对此型号首次建立参数，并于2018年04月20日对参数进行了最后更新。根据中华映管 (CPT)于2014年10月23日发布的版本号为Ver.1的产品规格书，CLAA070WP0B XN显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为215 PPI。它的显示区域尺寸为94.2×150.72 (宽×高) mm，外观尺寸为104.32(宽)×161.73(高)×4.77(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重105g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。CLAA070WP0B XN采用了MIPI信号接口，总共31 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA070WP0B XN液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA070WP0B XN的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
