| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA070WA01规格书 | Ver5 | English | 456.9 K | 15 | 2004-6-3 | 最新 | |
|
|
CLAA070WA01规格书 | Ver2 | English | 461.7 K | 15 | 2004-3-3 |

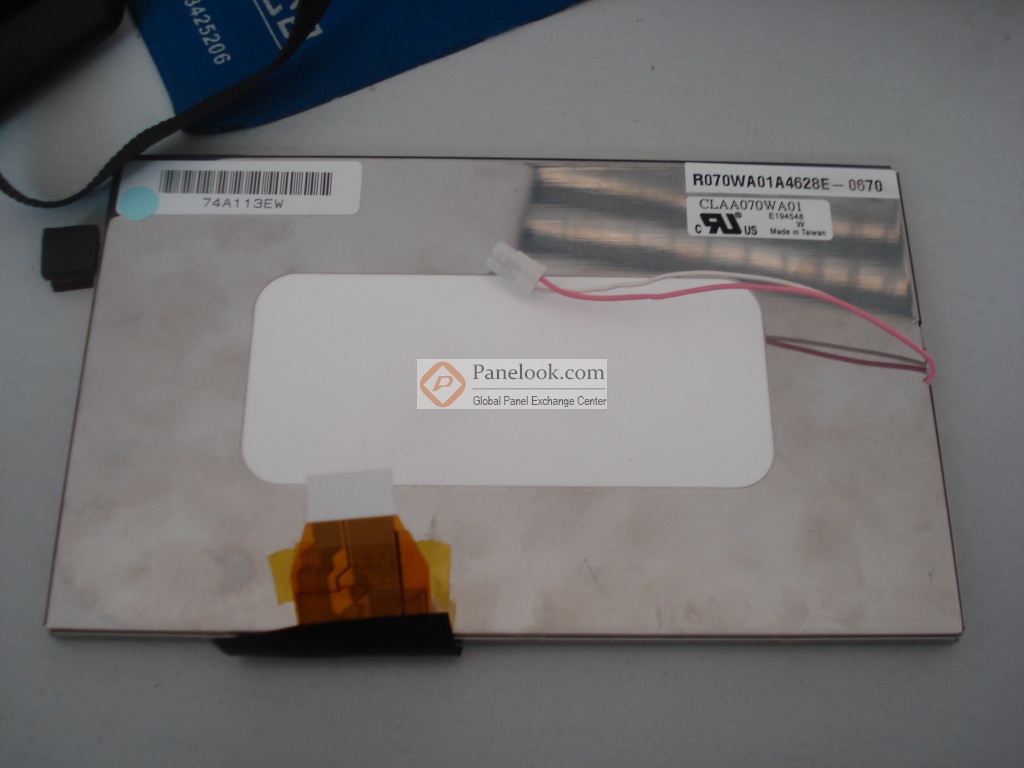

CLAA070WA01是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据中华映管 (CPT)于2004年6月3日发布的版本号为Ver5的产品规格书，CLAA070WA01显示分辨率为480(RGB)×234，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×86.58 (宽×高) mm，可视尺寸为156.4×88.6 (宽×高) mm，外观尺寸为164.9×100 (宽×高)×6(厚) mm，表面处理为雾面，产品净重160g (Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。CLAA070WA01采用了TFT Specific Analog RGB信号接口，总共26 pins，驱屏电压为5/5/15/-10V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA070WA01液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA070WA01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2004年Q1量产，当前生产状态为已停产。目前CLAA070WA01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月14日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -25 ~ 70°C，耐振动性为2.9G (28.4 m/s²)。基于它3G抗震，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于数码相框，便携式DVD，可视门铃。
