中华映管液晶模组CLAA057VC01CW主要参数

现货数量
1700片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2010,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
功率消耗
刷新率

中华映管 (CPT)

5.7英寸

640(RGB)×480, VGA, 4:3

116.16(W)×87.12(H) mm

110g (Typ.)

220 cd/m² (Typ.)

6 o'clock

70/70/40/60 (Typ.)(CR≥10)

262K, 50% NTSC

1.4W (Typ.)

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

CLAA057VC01CW
a-Si TFT-LCD, 液晶模组
RGB垂直条状
127(W)×100(H)×6.9(D) mm
雾面，Hard coating (3H)
300:1 (Typ.) (透射)
30 (Typ.)(Tr+Td) ms
TN，常白显示，透射式

WLED, 30K小时, 含LED驱动
无触摸

接口类型
供应电压
应用环境

TTL (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: -30 ~ 85 °C ; 存储温度: -40 ~ 90 °C , 抗振性能: 2.9G (28.4 m/s²)

共6条现货>>

中华映管液晶模组CLAA057VC01CW VIP卖家现货

TSS Service Center Co., Limited

第14年

东莞银显光电有限公司

第5年

嘉亨（深圳）光电科技有限公司

第10年

深圳市科泰电子显示技术有限公司

第7年

共1个供应商>>

中华映管液晶模组CLAA057VC01CW VIP供应商

上海精才电子有限公司

第2年

CLAA057VC01CW 长期供应零售

上海市

中华映管液晶模组CLAA057VC01CW规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
CLAA057VC01CW规格书	Rev1.0	English	846.2 K	17	2013-9-2	最新	付费下载
CLAA057VC01CW规格书	Rev.0.0	English	653 K	20	2010-5-3		付费下载
CLAA057VC01CW规格书	Ver0.1	English	770.7 K	21	2010-5-14		付费下载
CLAA057VC01CW规格书	Rev0.6	English	766.7 K	21	2010-10-25		付费下载

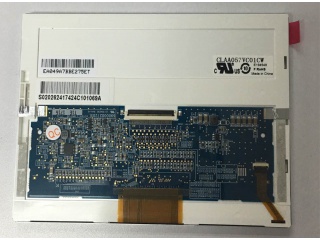

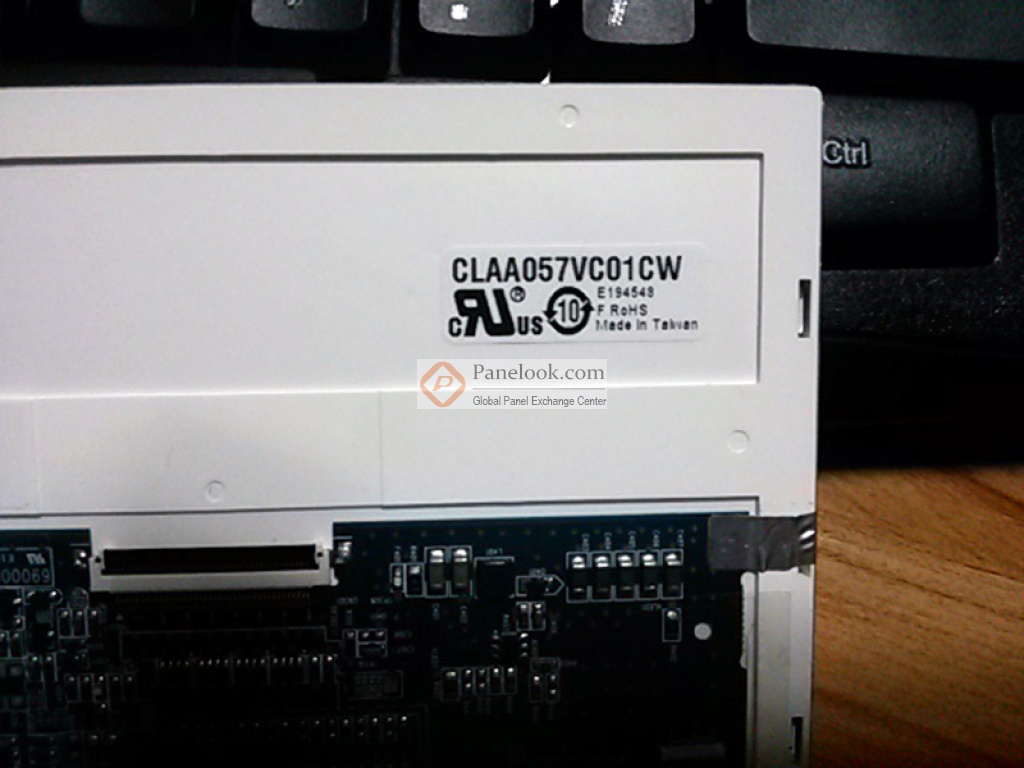

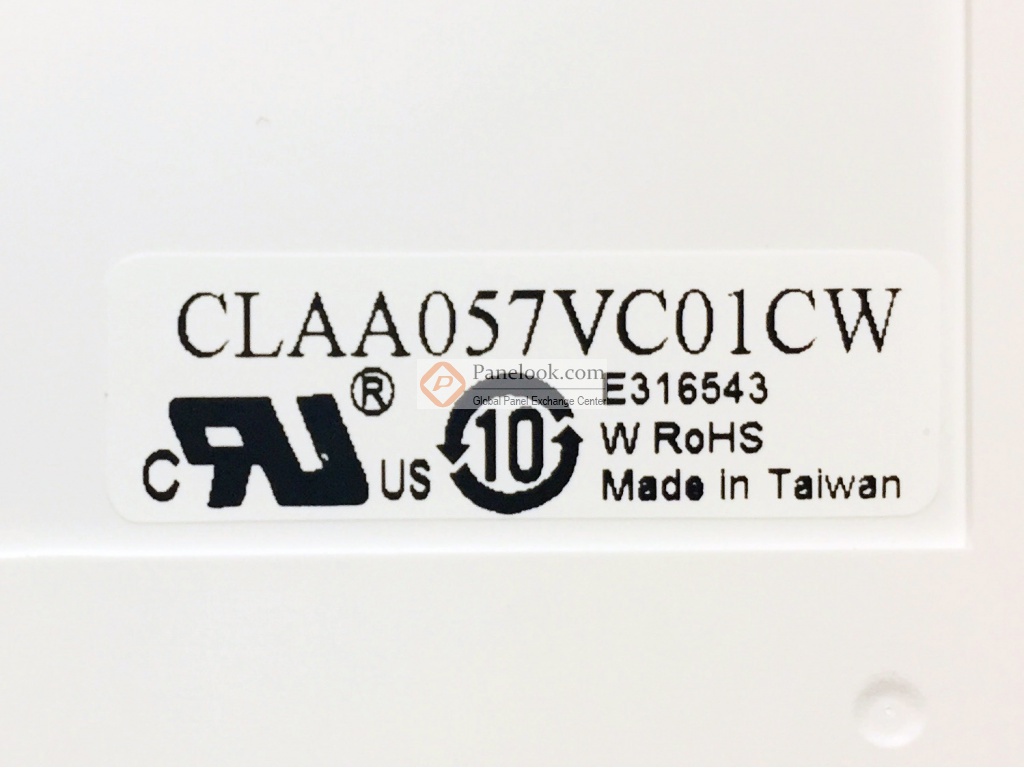

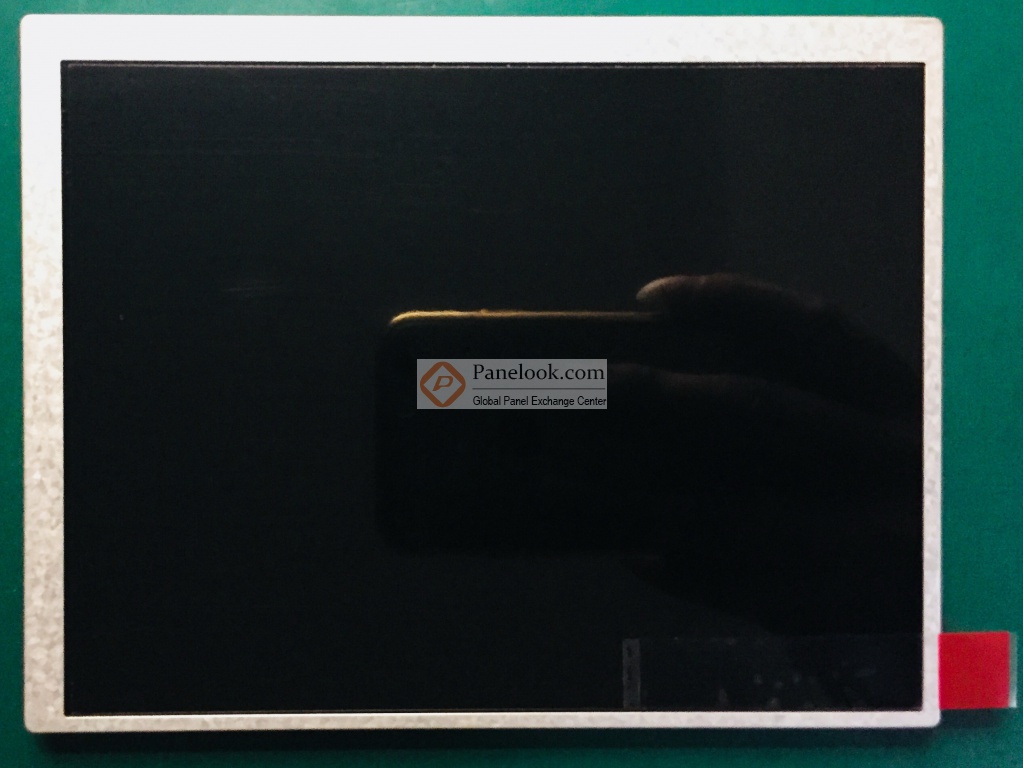

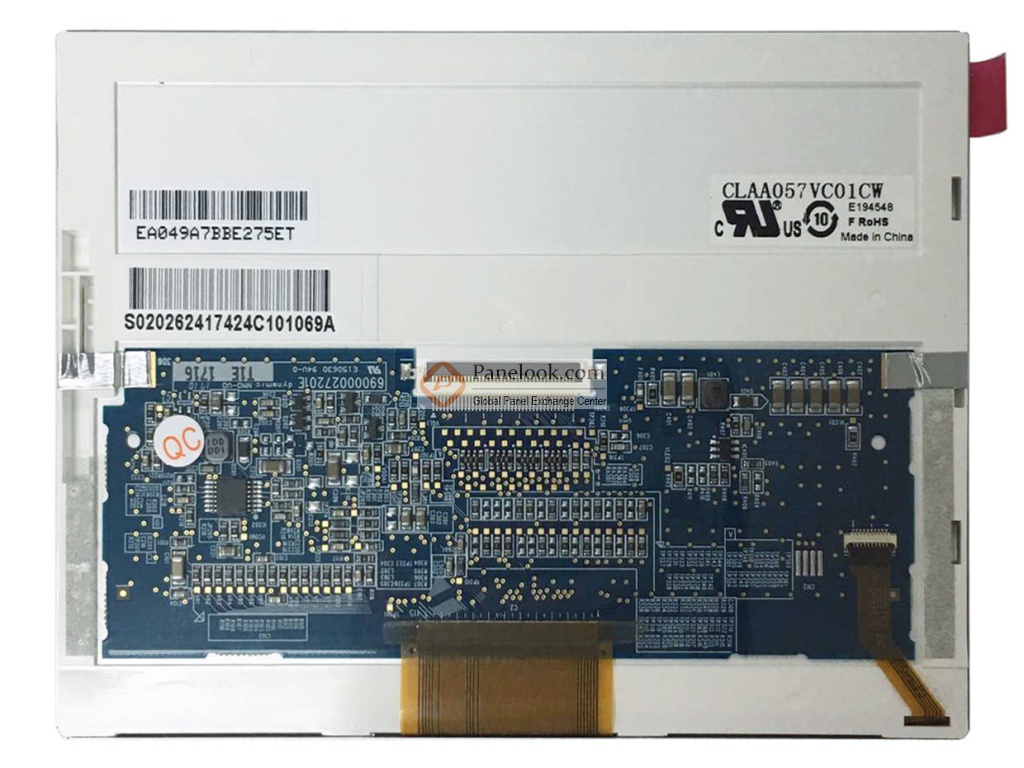

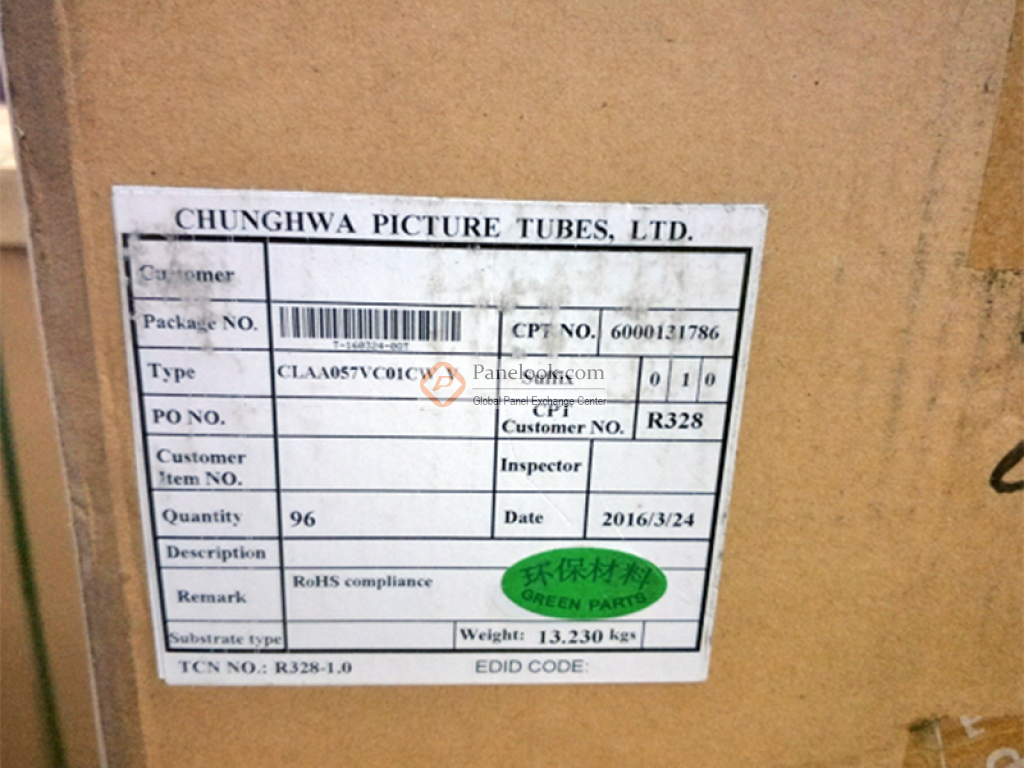

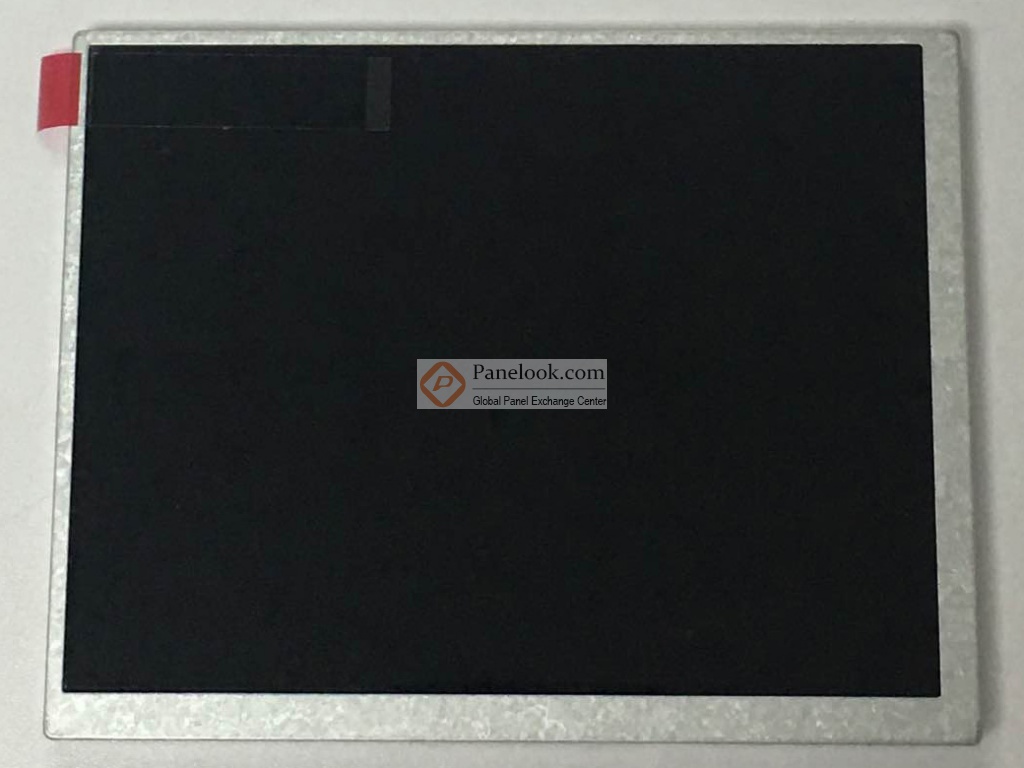

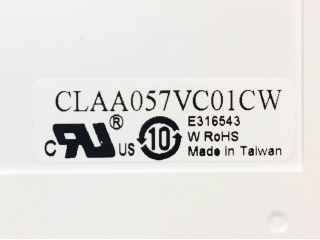

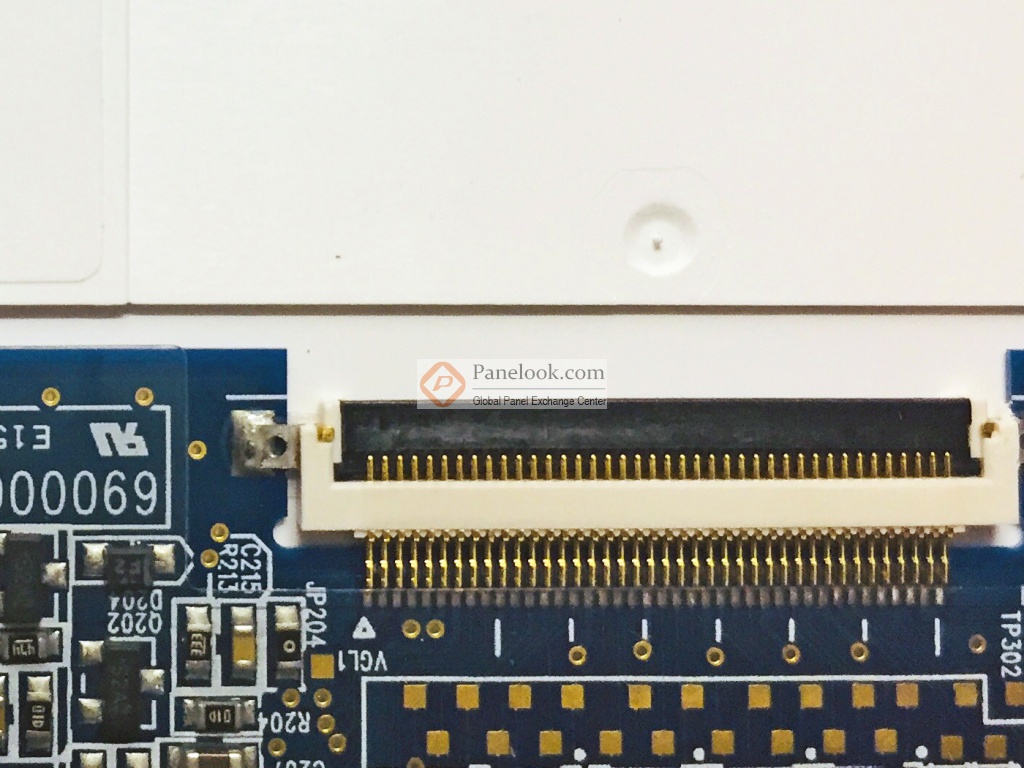

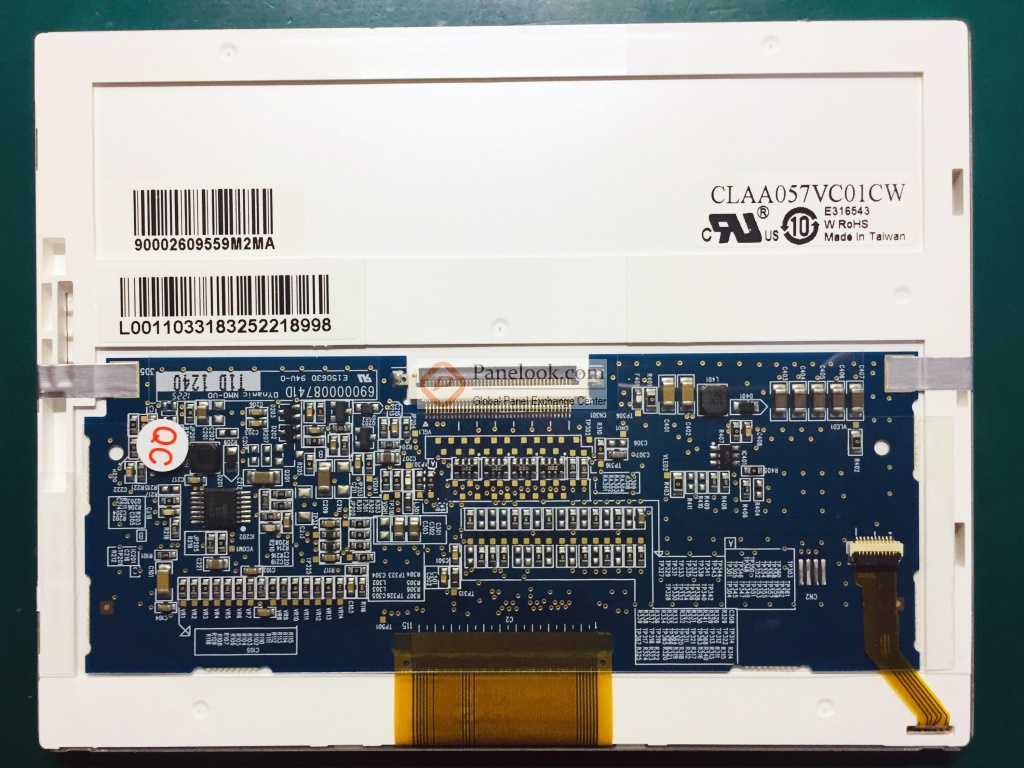

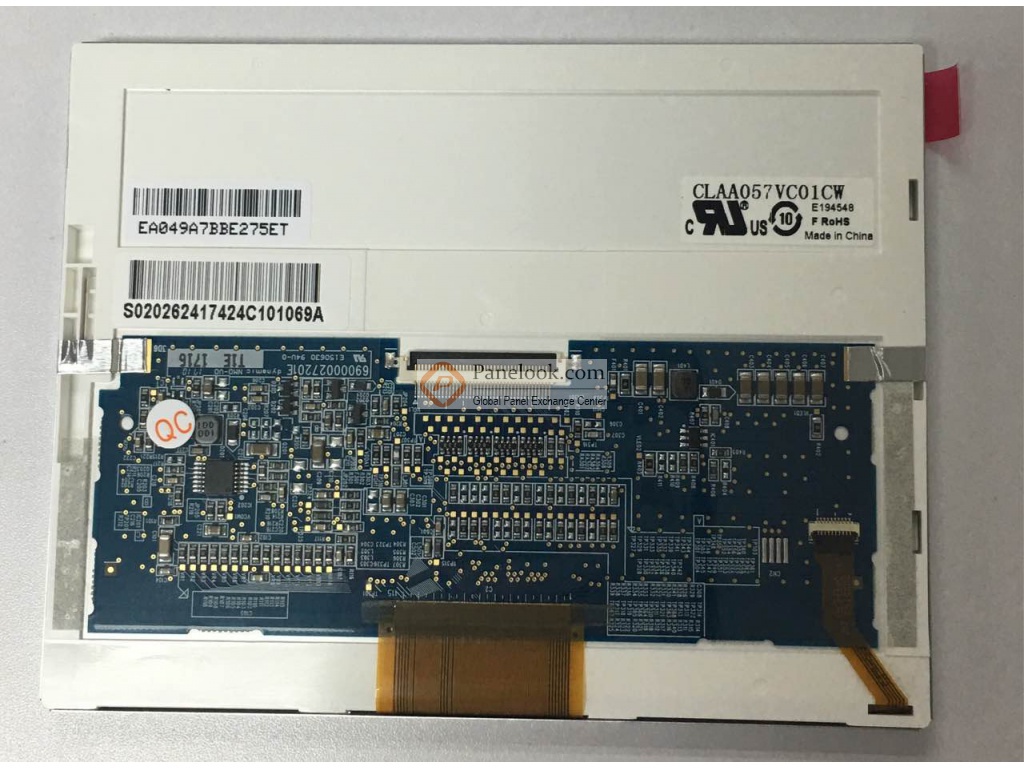

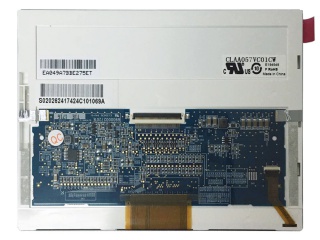

中华映管液晶模组CLAA057VC01CW图片

中华映管液晶模组CLAA057VC01CW综述

CLAA057VC01CW是中华映管 (CPT)推出的一款5.7吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 宽温，3G抗震，白光LED背光，含LED驱动器，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前此型号在屏库上有6条现货信息、1家供应商信息，交易氛围活跃。屏库于2012年10月20日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2013年9月2日发布的版本号为Rev1.0的产品规格书，CLAA057VC01CW显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为116.16(宽)×87.12(高) mm，外观尺寸为127(宽)×100(高)×6.9(厚) mm，可视尺寸为118.96(宽)×89.92(高) mm，表面处理为雾面，Hard coating (3H)，产品净重110g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动。CLAA057VC01CW采用了TTL (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA057VC01CW的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
