像素布局
RGB垂直条状
显示区域 216.96(H)×135.6(V) mm外观尺寸 256(H)×172(V)×14.82(D) mm
面板重量 725±73g表面处理 防指印(AF) + 雾面(AG)，Hard coating (7H)
面板亮度 1250 cd/m² (Typ.)对比度 900:1 (Typ.) (TM)
可视角度 80/80/80/80 (Typ.)(CR≥10)  工作模式 AHVA，常黑显示，透射式
视角方向 全视角反应时间 25 (Typ.)(Tr+Td) ms
显示颜色 16.7M触摸屏 投射电容触摸屏, I²C
-
功率消耗
-
光源类型 8S3P WLED, 10K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 8-bit) , 40 pins , FPC
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -40 ~ 95 °C, 耐振动性 2.9G (28.4 m/s²)

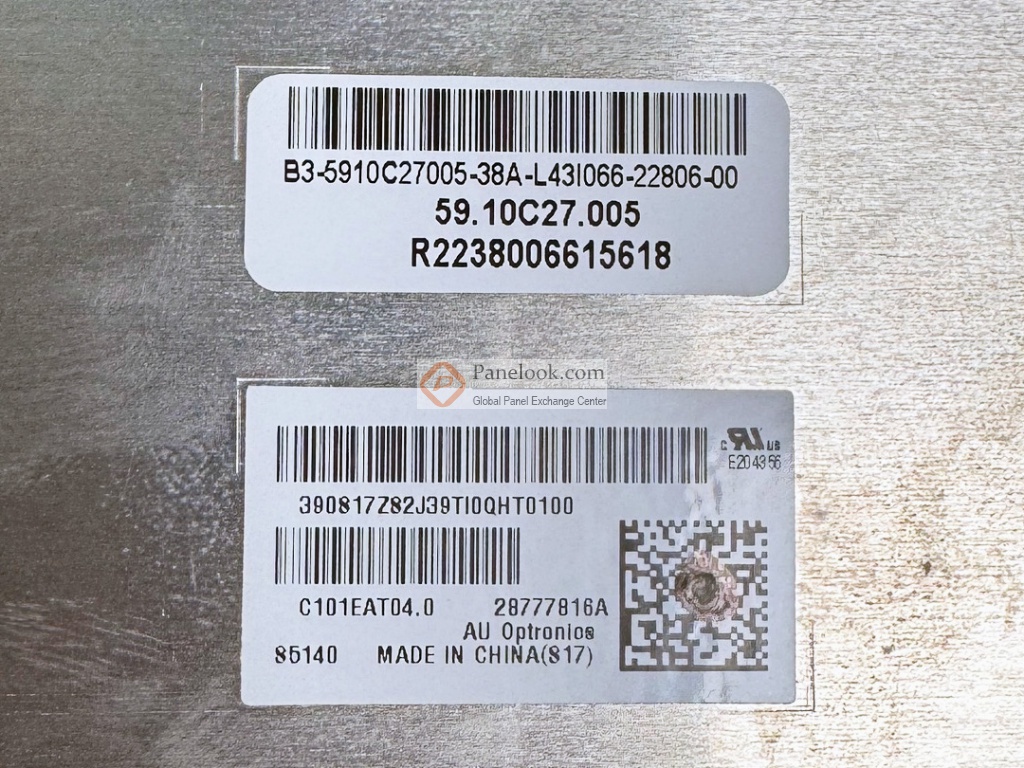

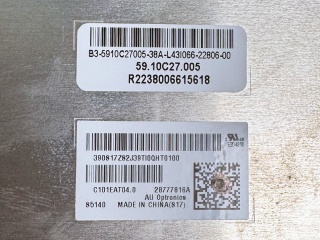

友达液晶模组C101EAT04.0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
C101EAT04.0规格书 |
Ver0.2 |
English |
1.8 M |
24 |
2019-10-8 |
最新 |
|
友达液晶模组C101EAT04.0综述

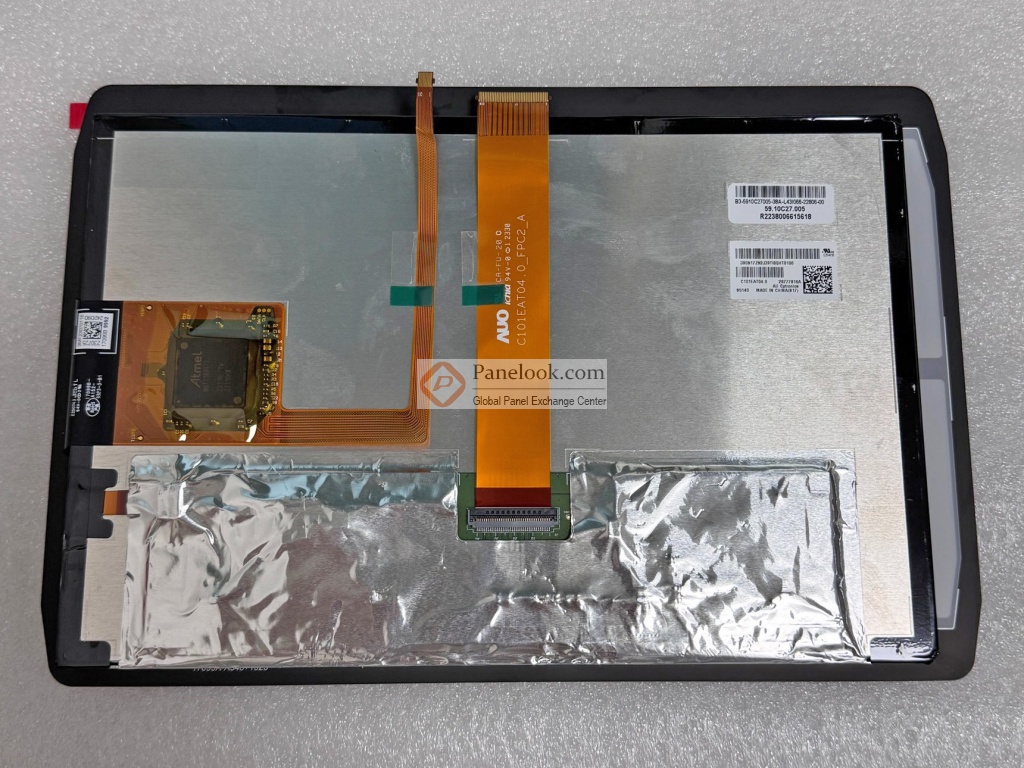

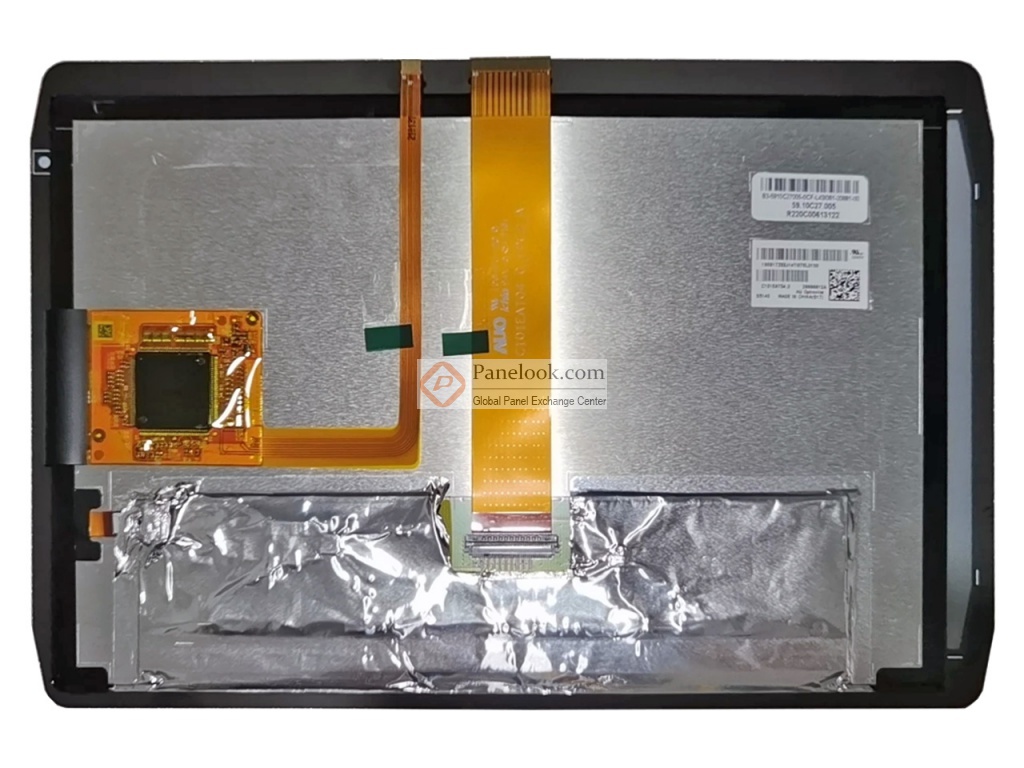

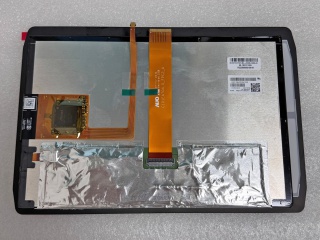

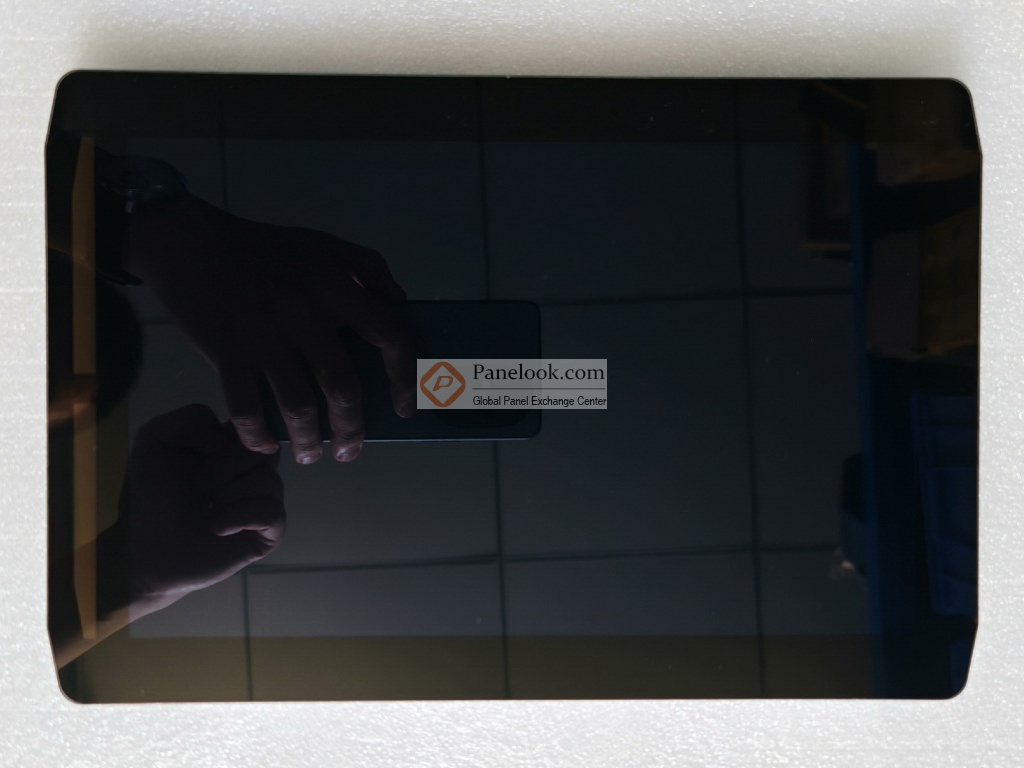

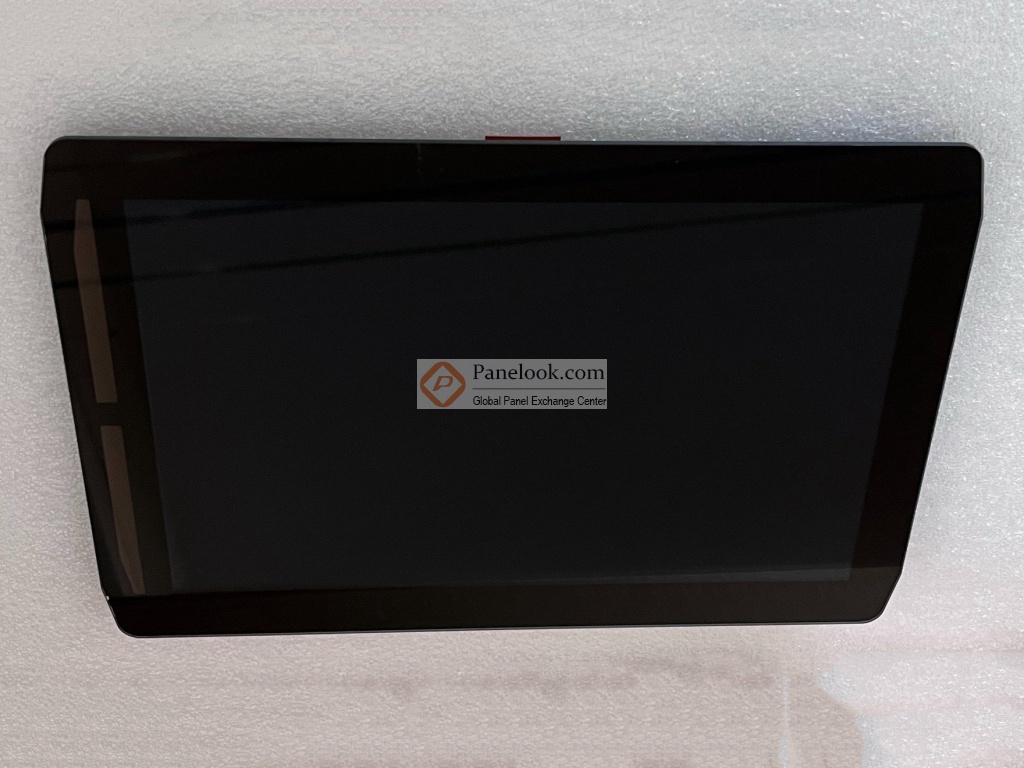

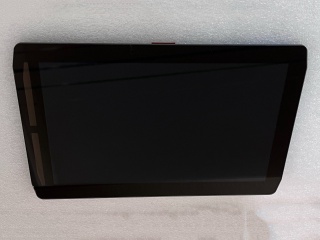

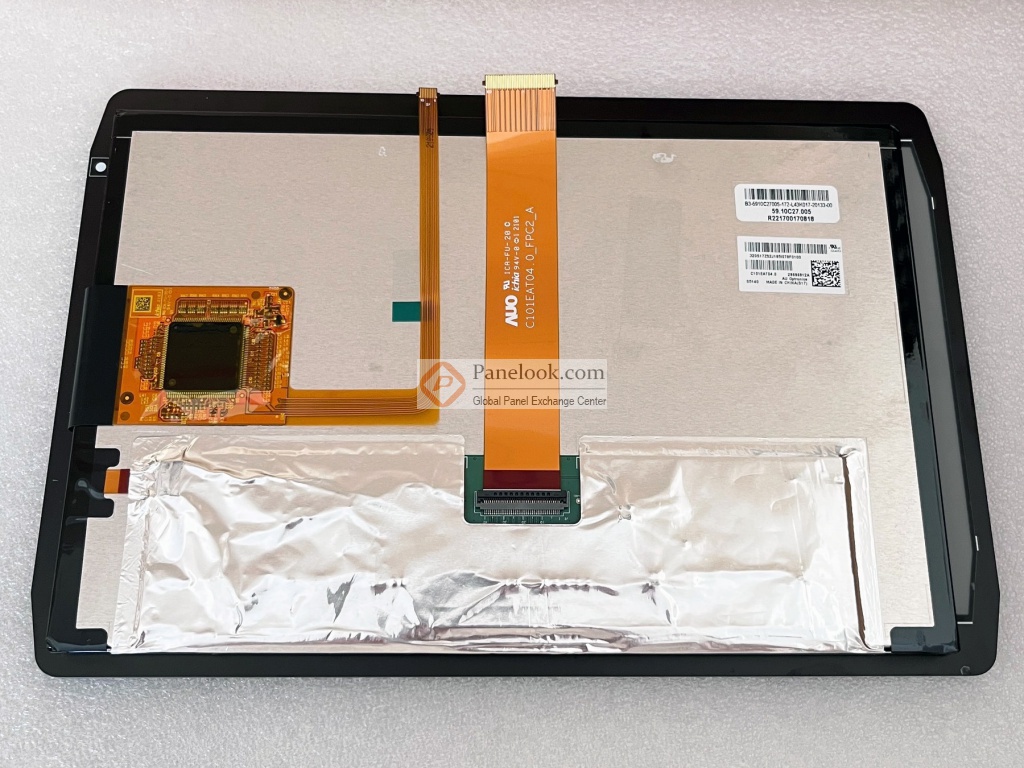

友达 (AUO) 推出的C101EAT04.0是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，投射电容触摸屏。屏库总结它的典型特征为: 带触摸屏，宽温，3G抗震，超高亮度，白光LED背光，表面雾面。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 95°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于户外高亮，车载显示。根据屏库掌握的情报此产品于2020年Q1量产，当前生产状态为量产中。目前C101EAT04.0在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2024年08月02日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据友达 (AUO)于2019年10月8日发布的版本号为Ver0.2的产品规格书，C101EAT04.0显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为256(宽)×172(高)×14.82(厚) mm，表面处理为防指印(AF) + 雾面(AG)，Hard coating (7H)，产品净重725±73g。背光方面此产品采用了8S3P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。C101EAT04.0采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用C101EAT04.0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于C101EAT04.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
