| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
C-51850NFQJ-LW-AAN规格书 | Rev.2 | English | 736.4 K | 20 | 2012-4-13 | 最新 | |
|
|
C-51850NFQJ-LW-AAN规格书 | 20050303 | English | 546.4 K | 18 | 2005-3-3 |

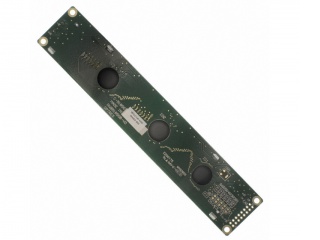

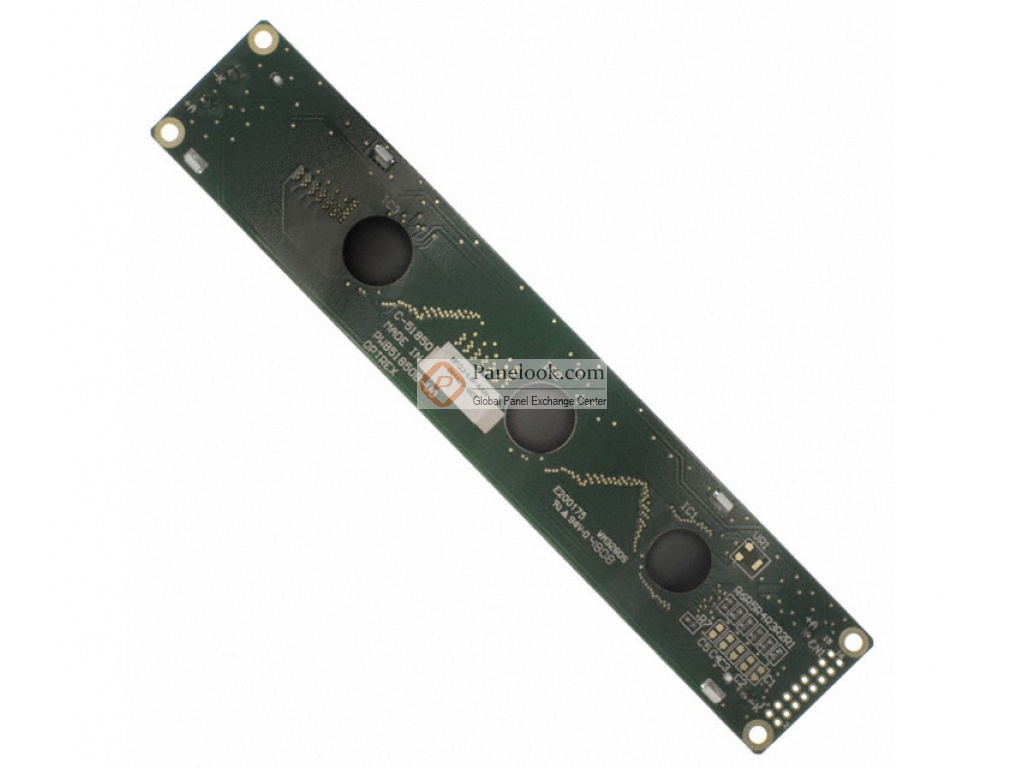

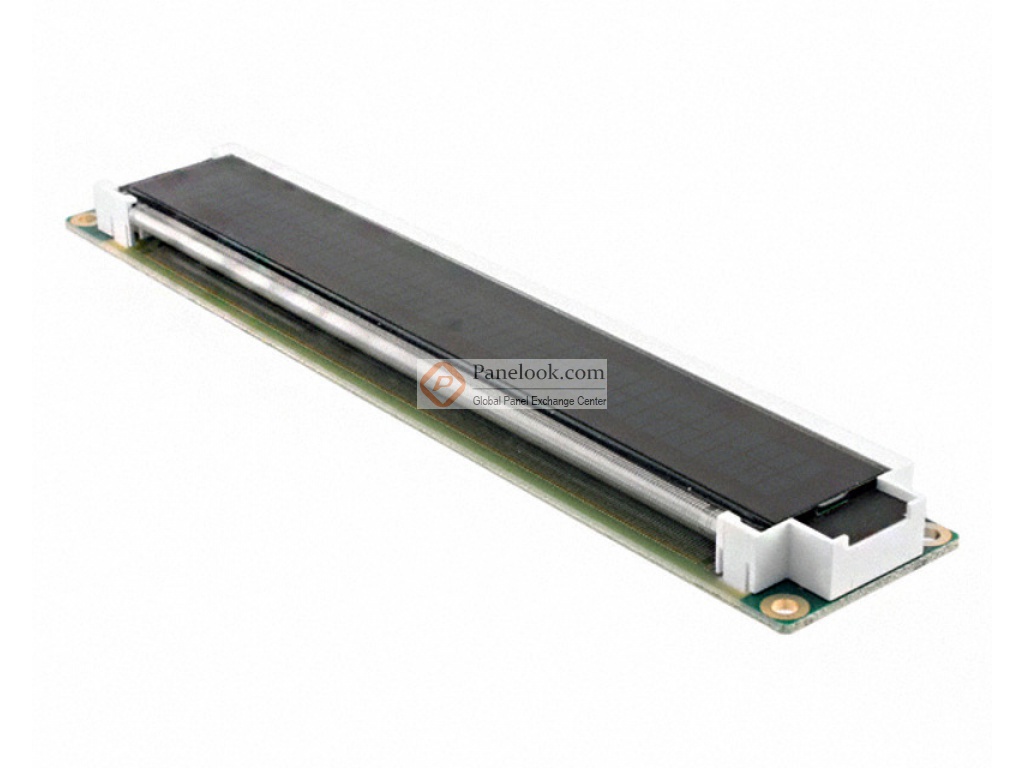

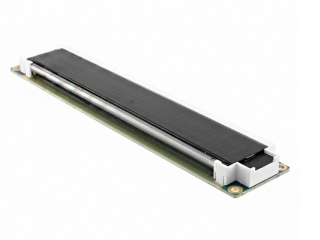

C-51850NFQJ-LW-AAN是京瓷 (Kyocera)推出的一款5.8吋FSTN-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 白光LED背光，超宽屏。基于它的特征屏库推荐此型号应用于仪器仪表等产品。本产品已邦定NT3881驱动IC。根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2015年07月30日对此型号首次建立参数，并于2019年12月06日对参数进行了最后更新。根据京瓷 (Kyocera)于2012年4月13日发布的版本号为Rev.2的产品规格书，C-51850NFQJ-LW-AAN字符数量为40字×2行，宽高比为>3:1 (宽:高)，字符点阵为5×8 点阵，字符尺寸为3.2×5.55 mm (宽×高)，字符间距3.7×5.95 mm (宽×高)。它的显示区域尺寸为147.5(宽)×11.5(高) mm，外观尺寸为182(宽)×34.5(高)×15.1(厚) mm，可视尺寸为153.5(宽)×17.5(高) mm，产品净重77.2g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，不含背光驱动。C-51850NFQJ-LW-AAN采用了8-bit 并口信号接口，总共16 pins，采用焊盘连接，驱屏电压为5.0V (Typ.)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于C-51850NFQJ-LW-AAN的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
