像素排列
RGB垂直条状
解析度 1024(RGB)×600, WSVGA, 17:10
面板重量 90.0g (Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)，抗反射处理
显示亮度 400 cd/m² (Typ.)对比度
900:1 (Typ.) (透射)
推荐视向 全视角响应时间 30 (Typ.)(Tr+Td) ms
可视角度 80/80/80/80 (Typ.)(CR≥10)  显示模式 ADS，常黑显示，透射式
支持颜色 16.7M, 52% NTSC触摸技术 无触摸
功率消耗 2.06W (Typ.) 光源类型 WLED, 15K小时, 含LED驱动
刷新率 60Hz应用产品
- 接口类型
-
31 pins LVDS (1 ch, 8-bit) , 端子
- 应用环境
- 工作温度 -20 ~ 65 °C, 存储温度 -40 ~ 85 °C
京东方液晶模组BP070WS1-102规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
BP070WS1-102规格书 |
Rev.P0 |
English |
1 M |
28 |
2012-4-14 |
最新 |
|
京东方液晶模组BP070WS1-102验货标准(IIS)
京东方液晶模组BP070WS1-102概况

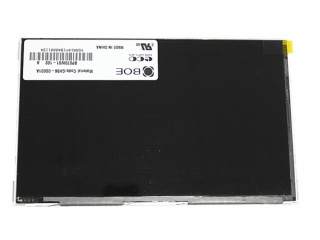

BP070WS1-102是京东方 (BOE)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -20 ~ 65°C，存储温度为 -40 ~ 85°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，表面镜面。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2012年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年03月15日对此型号首次建立参数，并于2023年09月08日对参数进行了最后更新。根据京东方 (BOE)于2012年4月14日发布的版本号为Rev.P0的产品规格书，BP070WS1-102显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6(宽)×90(高) mm，外观尺寸为164.05(宽)×100.86(高)×2.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，抗反射处理，产品净重90.0g (Max.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。BP070WS1-102采用了LVDS (1 ch, 8-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.7V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于BP070WS1-102的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
