像素布局 RGB垂直条状
- 显示区域382.08(H)×214.92(V) mm
- 外观尺寸398.1(H)×232.8(V)×5.8(D) mm
- 面板重量570g (Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度200 cd/m² (Typ.)
- 对比度 400:1 (Typ.) (TM)
- 可视角度45/45/15/35 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间8 (Typ.)(Tr+Td) ms
- 显示颜色262K, 60% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
eDP (1 Lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B173RTN01.3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B173RTN01.3规格书 |
HW0A_Ver1.0 |
English |
1.5 M |
34 |
2014-06-24 |
最新 |
|
|
|
B173RTN01.3规格书 |
HW0A_Ver0.1 |
English |
1.2 M |
33 |
2012-12-19 |
|
|
友达液晶模组B173RTN01.3验货标准(IIS)
友达液晶模组B173RTN01.3概况

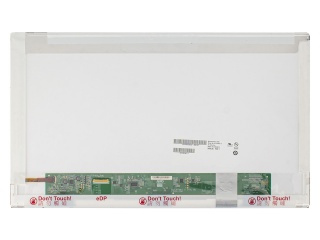

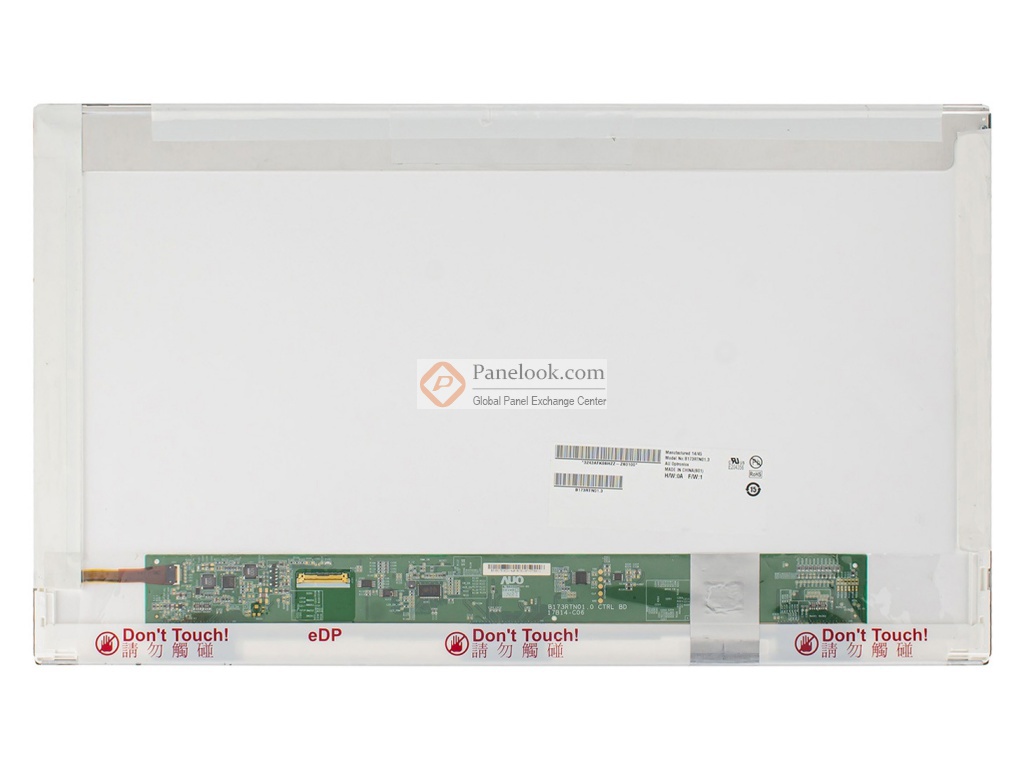

B173RTN01.3 (产品代码: AUO06AF)是友达 (AUO)推出的一款17.3吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年02月11日对此型号首次建立参数，并于2025年04月28日对参数进行了最后更新。根据友达 (AUO)于2014年6月24日发布的版本号为HW0A_Ver1.0的产品规格书，B173RTN01.3显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为382.08(宽)×214.92(高) mm，外观尺寸为398.1(宽)×232.8(高)×5.8(厚) mm，可视尺寸为385.48(宽)×218.31(高) mm，表面处理为雾面，Hard coating (3H)，产品净重570g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B173RTN01.3采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B173RTN01.3的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
