| 制造商 | 友达 (AUO) | 型号 | B170UW01 V0 |
|---|---|---|---|
| 对角尺寸 | 17.0英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 367.2(W)×229.5(H) mm | 外观尺寸 | 382.2(W)×243.3(H)×6.6(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1920(RGB)×1200, WUXGA, 16:10 |
| 面板重量 | 650/680g (Typ./Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (4H) |
| 显示亮度 | 260 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
| 推荐视向 | - | 响应时间 | 8 (Typ.)(Tr+Td) ms |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 45% NTSC | 应用产品 | |
| 外观样式 | 厚屏 (PCBA弯折, 厚度≥5.2mm) | 光源类型 | 1 pcs CCFL, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |

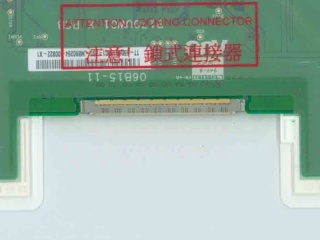

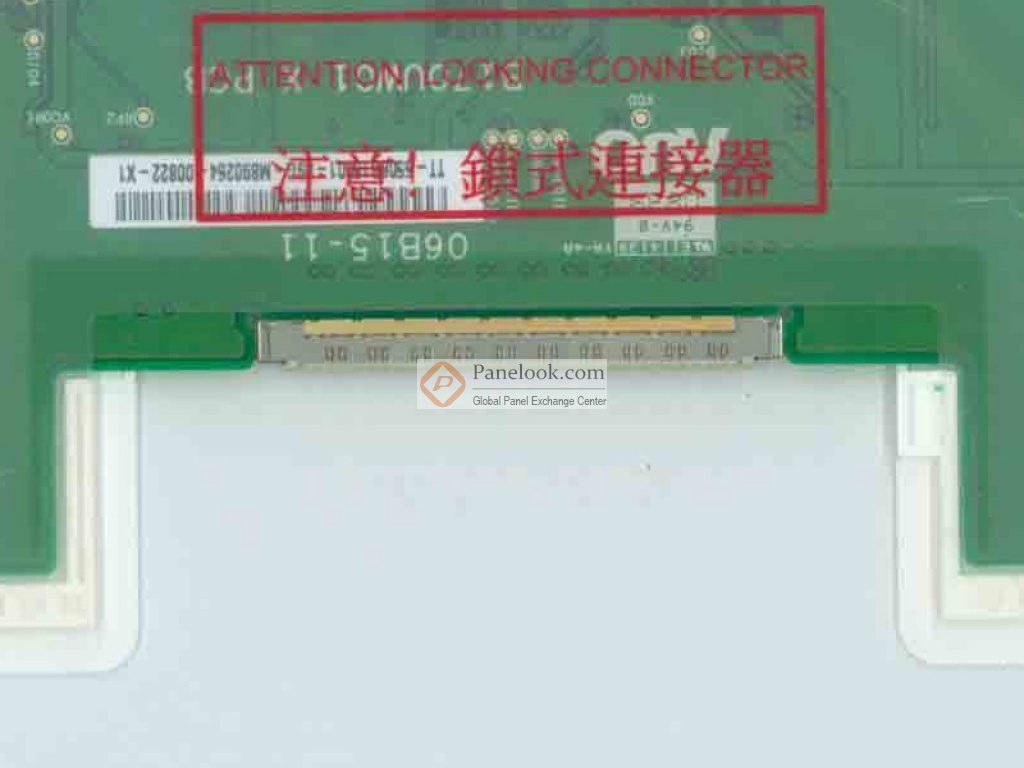

| 接口类型 | 30 pins LVDS (2 ch, 6-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
B170UW01 V0规格书 | Ver1.0 | English | 1.2 M | 36 | 2007-5-21 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
12~17" NB series | VIP会员可看 |
VIP会员可看 | A Grade | Ver0.1 | 2009-1-5 | IIS下载 |
|
12.1~17" NB series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver.2 | 2008-3-14 | IIS下载 |
|
12.1~17" NB series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver3 | 2006-8-24 | IIS下载 |
|
8”~17” series | VIP会员可看 |
VIP会员可看 | A- Grade | V.2 | 2006-2-1 | IIS下载 |
|
12.1~17" NB series | VIP会员可看 |
VIP会员可看 | A Grade | Ver3 | 2006-11-8 | IIS下载 |
|
12.1~17" NB series | VIP会员可看 |
VIP会员可看 | A+ Grade | Ver3 | 2006-11-8 | IIS下载 |

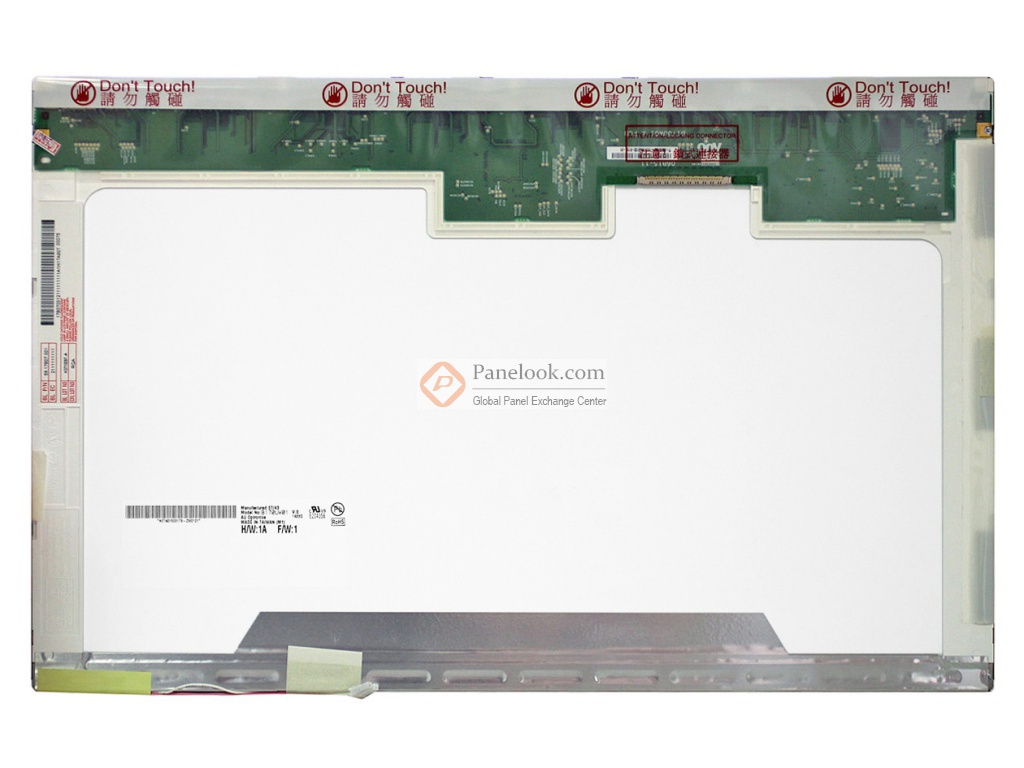

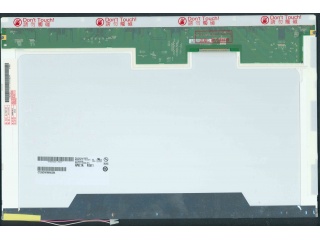

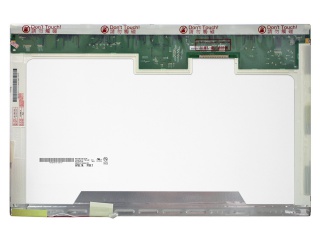

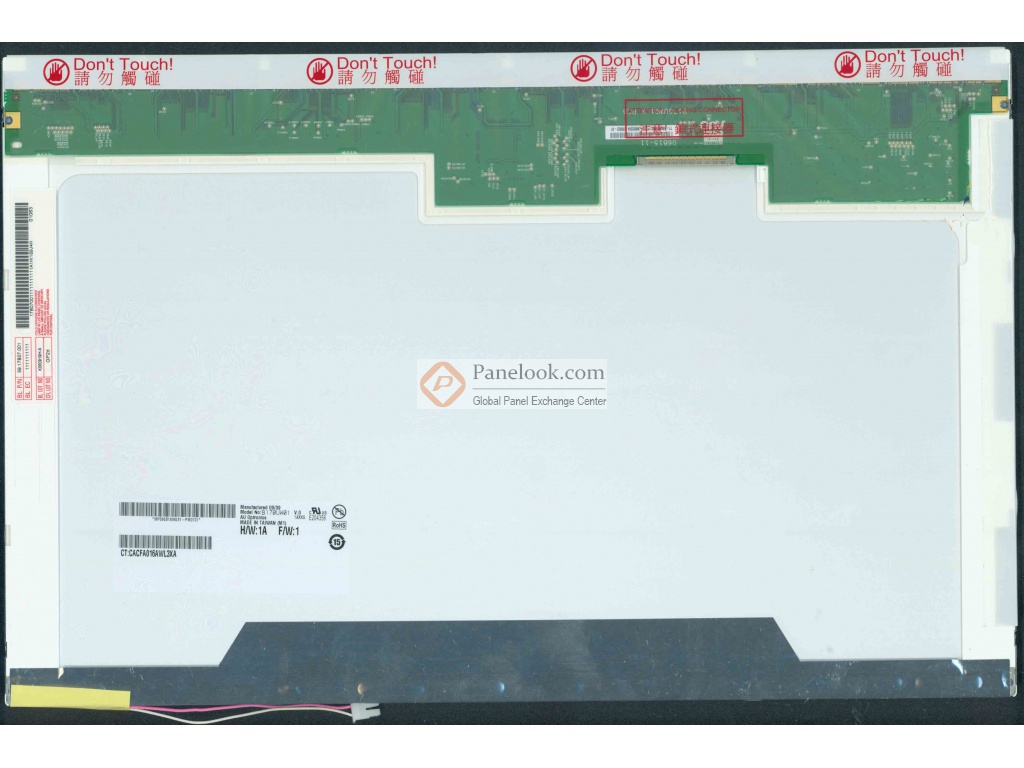

B170UW01 V0 (别名: B170UW01 V.0) (产品代码: AUO1088)是友达 (AUO)推出的一款17.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 端子正装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2007年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月29日对此型号首次建立参数，并于2025年02月12日对参数进行了最后更新。根据友达 (AUO)于2007年5月21日发布的版本号为Ver1.0的产品规格书，B170UW01 V0显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为367.2(宽)×229.5(高) mm，外观尺寸为382.2(宽)×243.3(高)×6.6(厚) mm，可视尺寸为371.2(宽)×233.5(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (4H)，产品净重650/680g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，不含背光驱动。B170UW01 V0采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B170UW01 V0的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
