B156HAK02.1 HW1A

代码：AUO21ED

带触摸屏, 白光LED背光, 含LED驱动器, 端子倒装, 表面镜面  (eDP1.2)
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：235 2025-12-17 02:55

友达液晶模组B156HAK02.1 HW1A主要参数

  • 友达液晶模组B156HAK02.1 HW1A
  • 友达液晶模组B156HAK02.1 HW1A
  • 定制户外显示方案
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      2019,Q3
    • 开始量产
      2019,Q4
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 带触摸屏
    • 白光LED背光
    • 含LED驱动器
    • 端子倒装
    • 表面镜面
    制造商
    友达 (AUO)
    型号
    B156HAK02.1 HW1A
    对角尺寸
    15.6英寸
    类型
    a-Si TFT-LCD, 液晶模组
    显示区域
    344.16(W)×193.59(H) mm
    外观尺寸
    350.66(W)×216.15(H)×3.4(D) mm
    像素排列
    RGB垂直条状
    解析度
    1920(RGB)×1080, FHD, 16:9
    面板重量
    370g (Max.)
    表面处理
    镜面 (Haze 0%)
    显示亮度
    250 cd/m² (Typ.)
    对比度
    800:1 (Typ.) (透射)
    推荐视向
    全视角
    响应时间
    25 (Typ.)(Tr+Td) ms
    可视角度
    85/85/85/85 (Typ.)(CR≥10)
    显示模式
    AHVA，常黑显示，透射式
    支持颜色
    262K, 45% NTSC
    应用产品
    外观样式
    薄屏 (PCBA平直, 厚度≤3.2mm)
    光源类型
    WLED, 15K小时, 含LED驱动
    刷新率
    60Hz
    触摸技术
    On-Cell Touch, I²C
    接口类型
    40 pins eDP (2 Lanes) , eDP1.2 , 端子
    电压供应
    3.3V (Typ.)
    应用环境
    工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

    友达液晶模组B156HAK02.1 HW1A规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  B156HAK02.1 HW1A规格书 Ver1.0 English 1.8 M 36  2019-7-23  最新

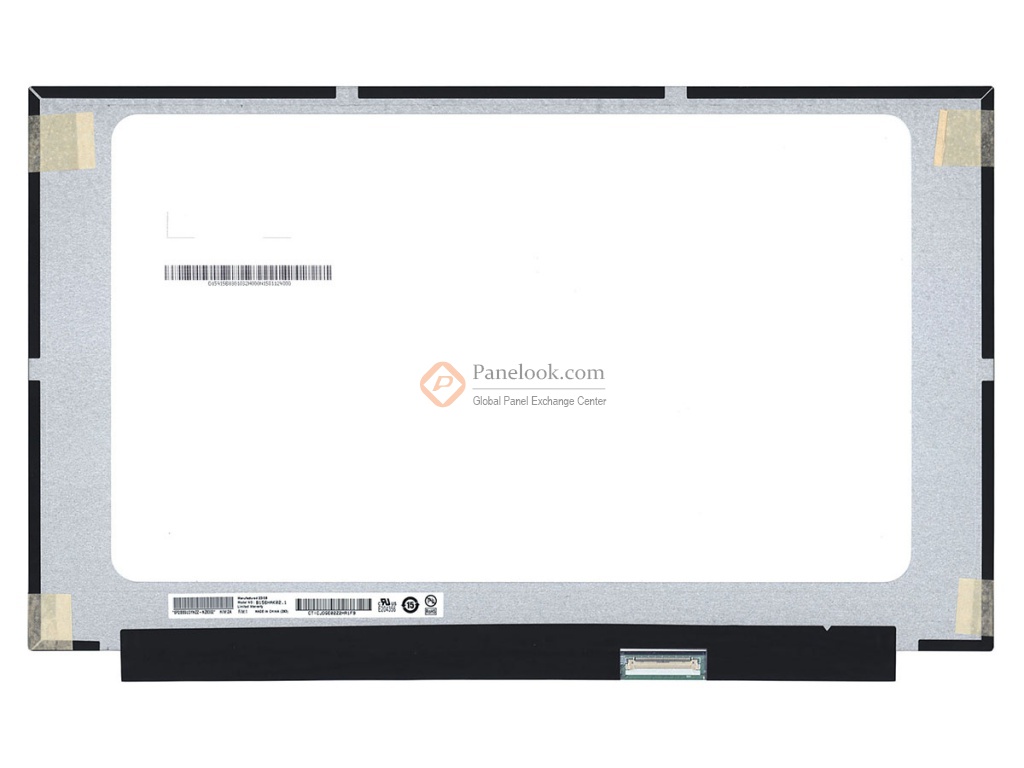

    友达液晶模组B156HAK02.1 HW1A图片

    • B156HAK02.1 HW1A大图
    • B156HAK02.1 HW1A大图

    友达液晶模组B156HAK02.1 HW1A摘要

    B156HAK02.1 HW1A (产品代码: AUO21ED)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。根据友达 (AUO)于2019年7月23日发布的版本号为Ver1.0的产品规格书，B156HAK02.1 HW1A显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×216.15 (宽×高)×3.4(厚) mm，表面处理为镜面 (Haze 0%)，产品净重370g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B156HAK02.1 HW1A采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B156HAK02.1 HW1A液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B156HAK02.1 HW1A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q4量产，当前生产状态为已停产。目前B156HAK02.1 HW1A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2025年03月25日对此型号首次建立参数，并于2025年12月17日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2等特征，此型号推荐使用于笔记本。
