RGB垂直条状
解析度
1680(RGB)×1050, WSXGA+, 16:10
- 面板重量
- -
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度
- 330 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- -
- 响应时间
- 12/4 (Typ.)(Tr/Td) ms
- 可视角度
- 35/35/30/30 (Typ.)(CR≥100)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 72% NTSC
- 应用产品
-
- 外观样式
- -
- 光源类型
- WLED, 10K小时
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-

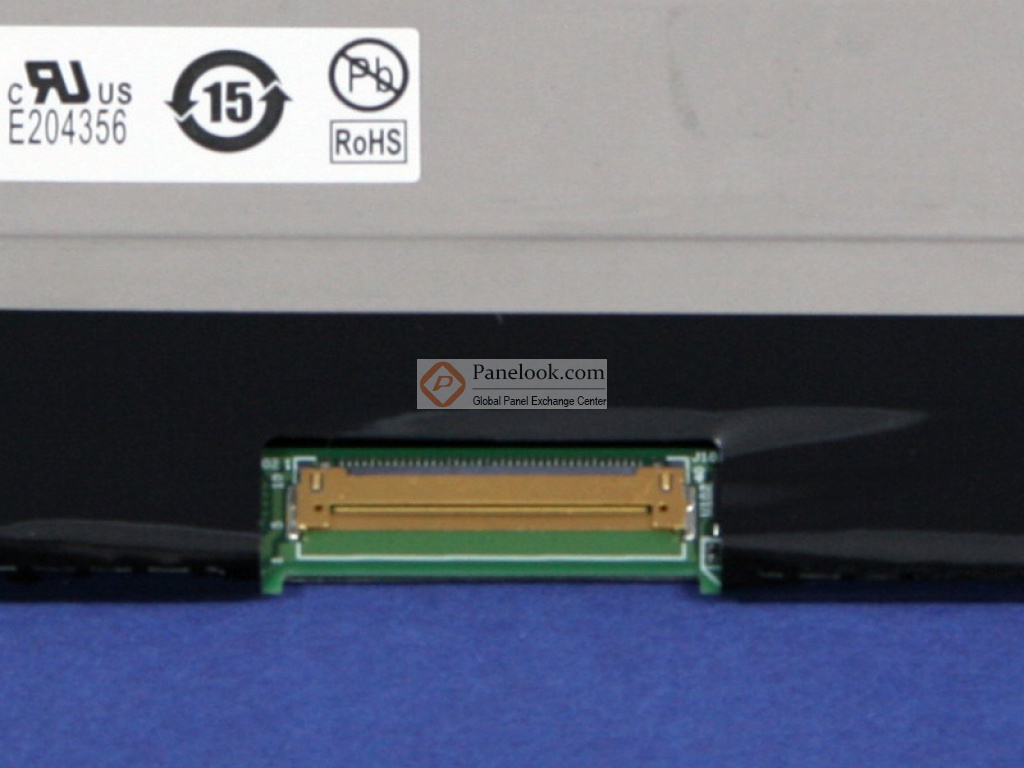

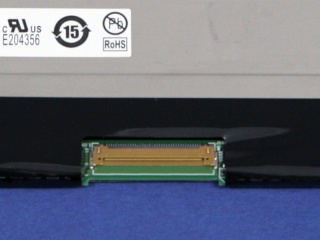

40 pins LVDS (2 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C, 抗振性能 3.0G (29.4 m/s²)
友达液晶模组B154SW02 V0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B154SW02 V0规格书 |
Ver0.1 |
English |
3.4 M |
25 |
2010-4-26 |
最新 |
|
友达液晶模组B154SW02 V0验货标准(IIS)
友达液晶模组B154SW02 V0综述

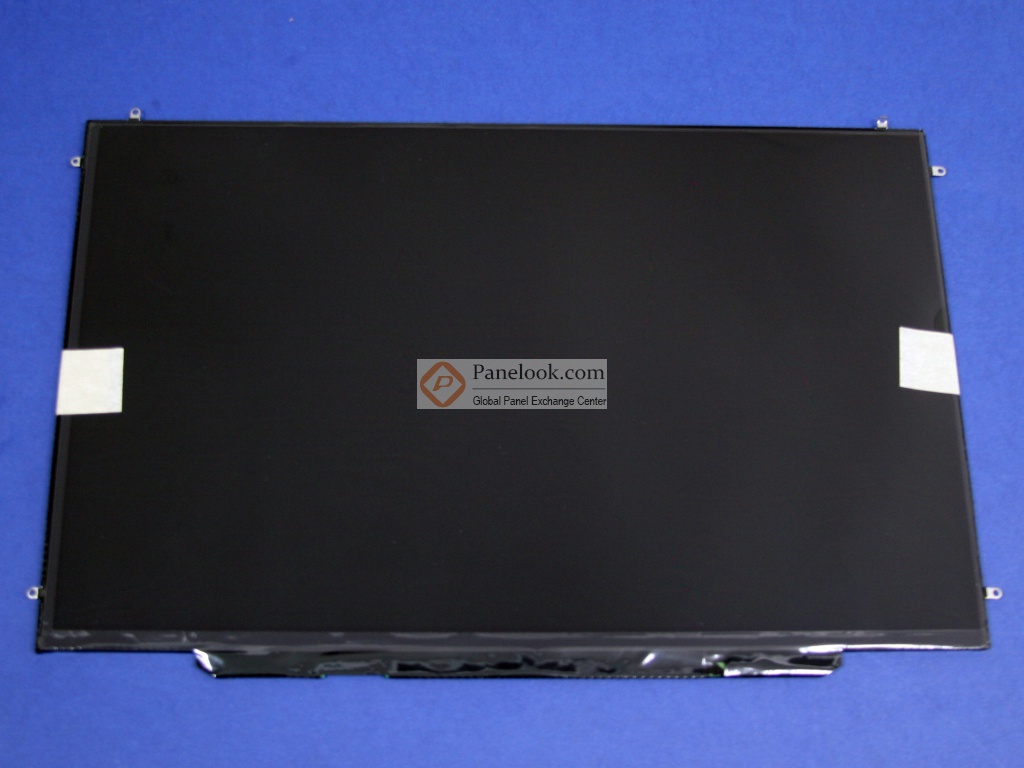

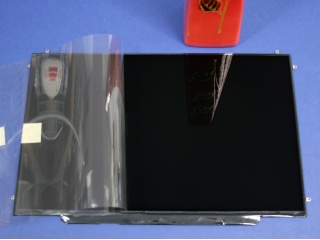

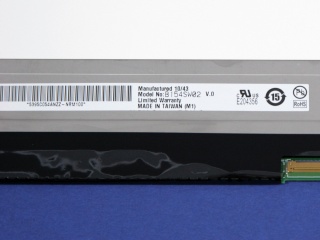

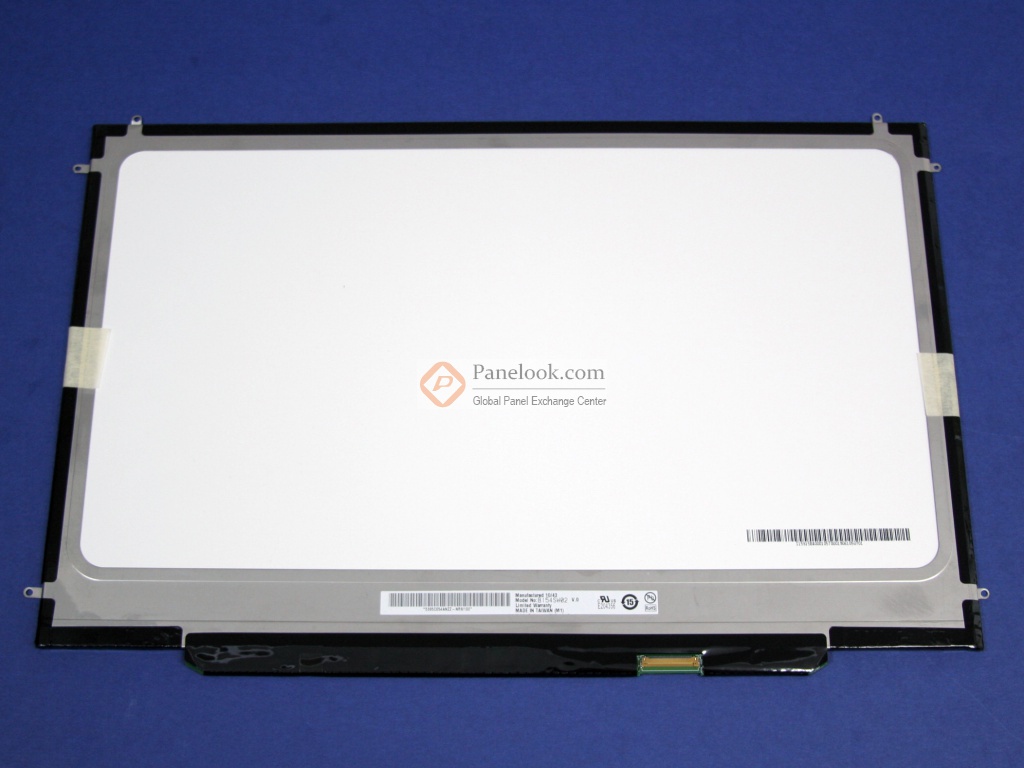

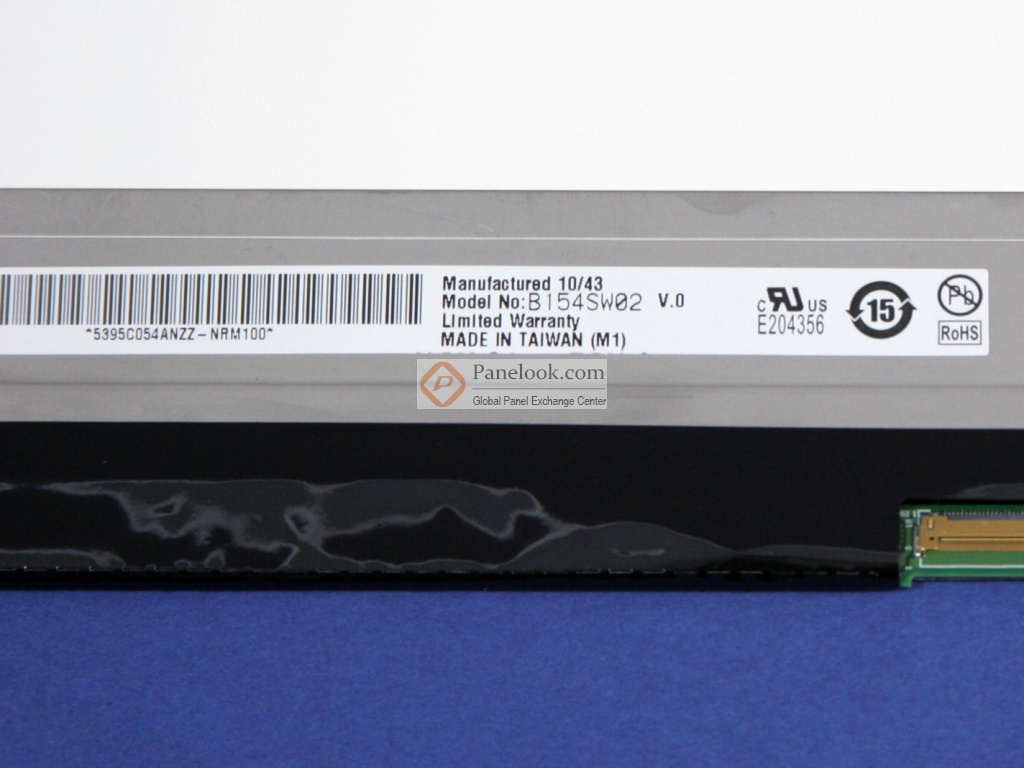

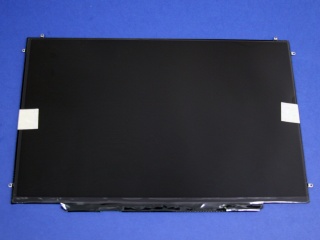

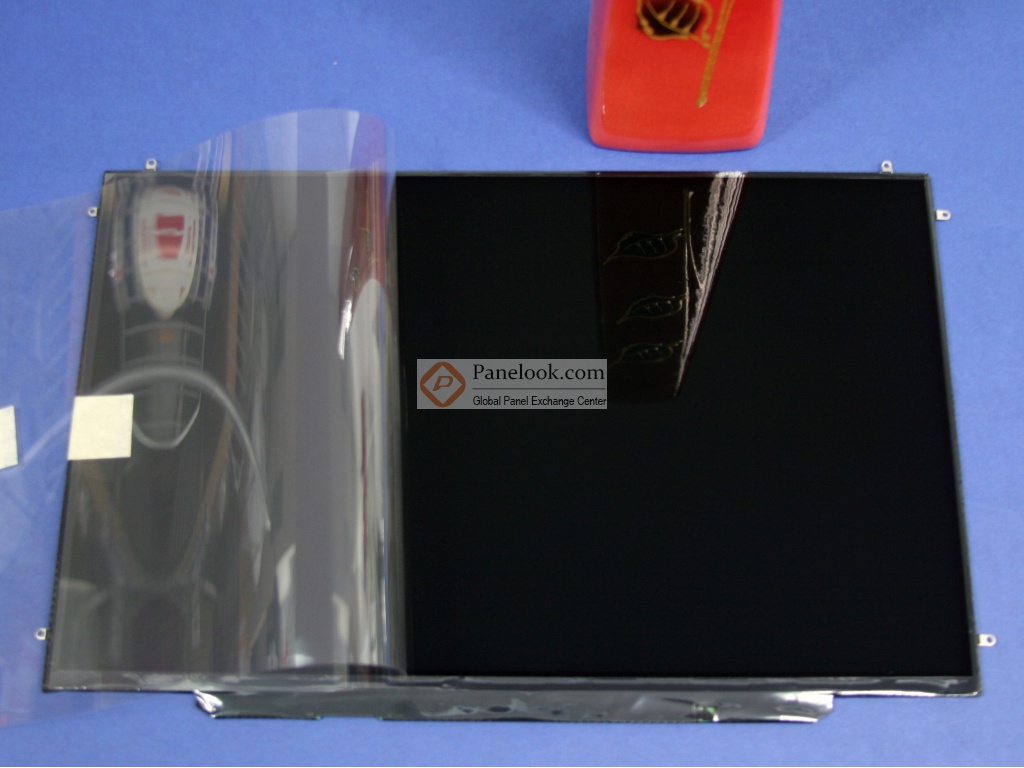

B154SW02 V0 (别名: B154SW02 V.0)是友达 (AUO)推出的一款15.4吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为3.0G (29.4 m/s²)。它的典型特征屏库总结为: 白光LED背光，端子倒装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月15日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据友达 (AUO)于2010年4月26日发布的版本号为Ver0.1的产品规格书，B154SW02 V0显示分辨率为1680(RGB)×1050 (WSXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为331.38(宽)×207.11(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时。B154SW02 V0采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B154SW02 V0的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
