像素排列 RGB垂直条状
解析度3840(RGB)×2160, UHD, 16:9
- 面板重量190g (Max.)
- 表面处理镜面 (Haze 0%)
- 显示亮度340 cd/m² (Typ.)
- 对比度 1400:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间30 (Typ.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式AHVA，常黑显示，透射式
- 支持颜色16.7M, 100% sRGB
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
40 pins eDP (4 Lanes) , eDP1.3 , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B133ZAN02.0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B133ZAN02.0规格书 |
HW0A_Ver1.3_16.7M |
English |
1.7 M |
30 |
2018-07-09 |
最新 |
|
|
|
B133ZAN02.0规格书 |
HW0A_Ver0.4_262K |
English |
1.4 M |
31 |
2017-3-30 |
|
|
友达液晶模组B133ZAN02.0摘要

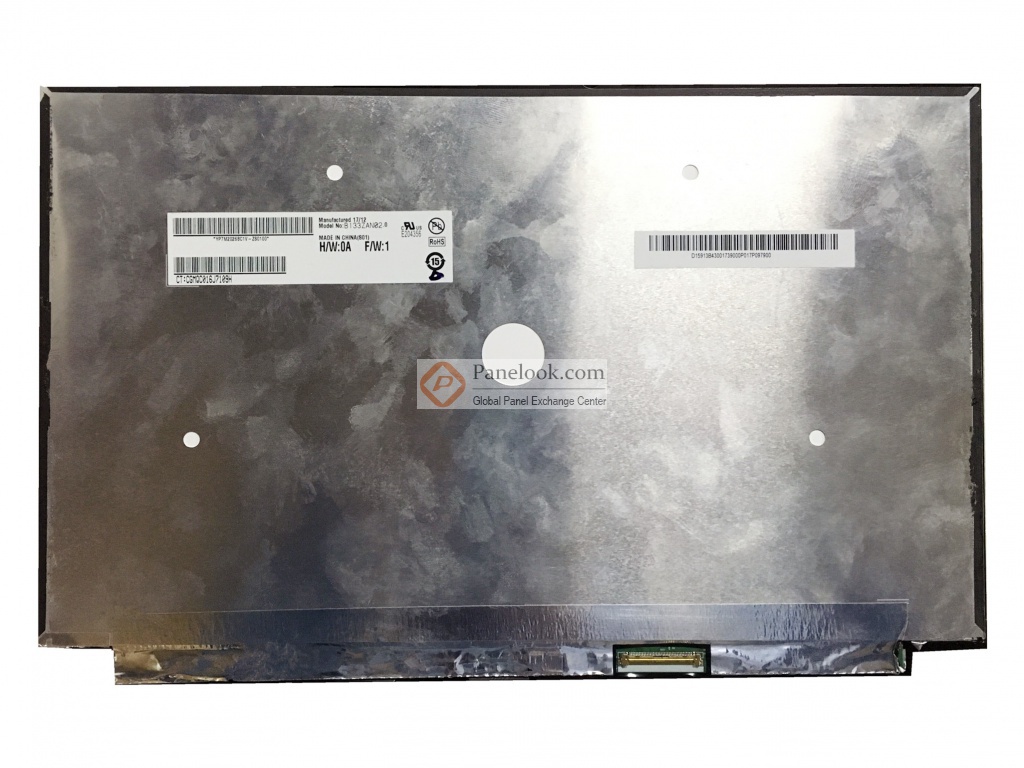

B133ZAN02.0 (产品代码: AUO202B)是友达光电股份有限公司 ( 友达，AUO) 推出的一款采用LTPS TFT-LCD技术的 13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2018年7月9日发布的版本号为HW0A_Ver1.3的产品规格书，B133ZAN02.0显示分辨率为 3840(RGB)×2160 (UHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为332 PPI。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为298.96×186.42 (宽×高)×2.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重190g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B133ZAN02.0采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B133ZAN02.0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B133ZAN02.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2017年Q2量产，当前生产状态为已停产。目前B133ZAN02.0在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2017年12月21日对此型号首次建立参数，并于2025年04月25日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它sRGB，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.3等特征，此型号推荐使用于 笔记本。
|
