友达液晶模组B133XW03 V2概况-全球液晶屏交易中心-屏库

人气指数：24338 2022-08-05 09:12

友达液晶模组B133XW03 V2主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q4
开始量产
2010,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	友达 (AUO)	面板型号	B133XW03 V2 1个兼容型号
面板尺寸	13.3英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	293.42(H)×164.97(V) mm	外观尺寸	317.2(H)×188.7(V)×3.6(D) mm

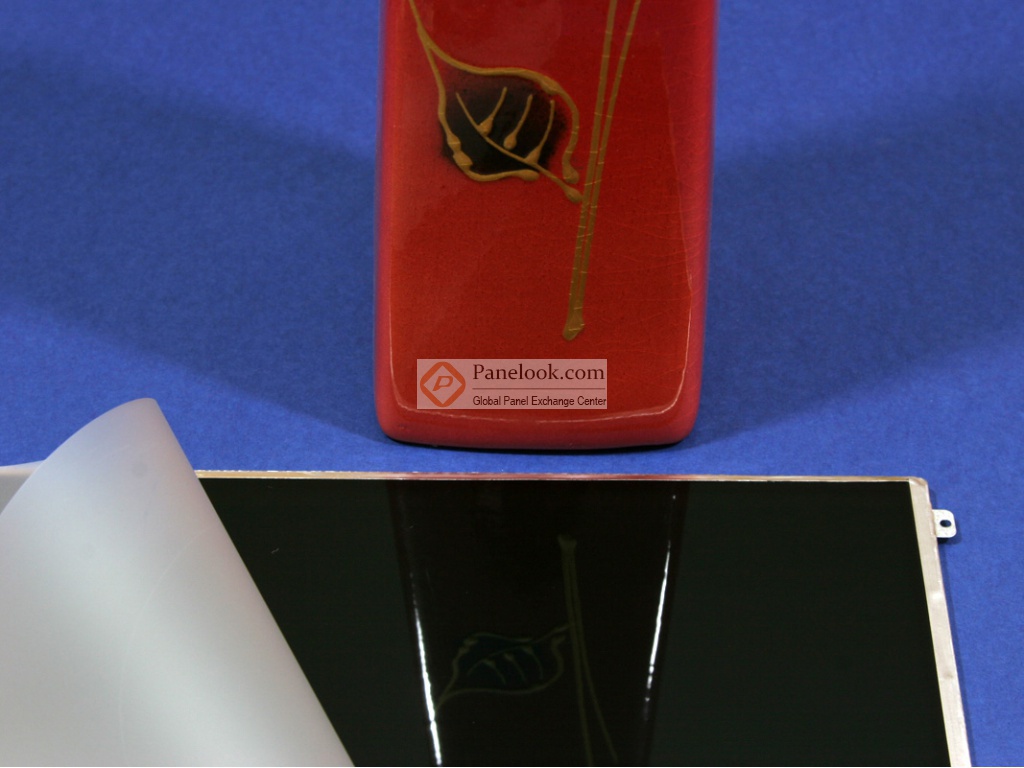

面板重量	310g (Max.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)
面板亮度	200 cd/m² (Typ.)	对比度	500:1 (Typ.) (TM)
可视角度	45/45/15/35 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	8 (Typ.)(Tr+Td) ms
外观样式	中厚 (PCBA平直, 厚3.4~4.0mm)	光源类型	WLED, 10K小时, 含LED驱动
显示颜色	262K, 45% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用

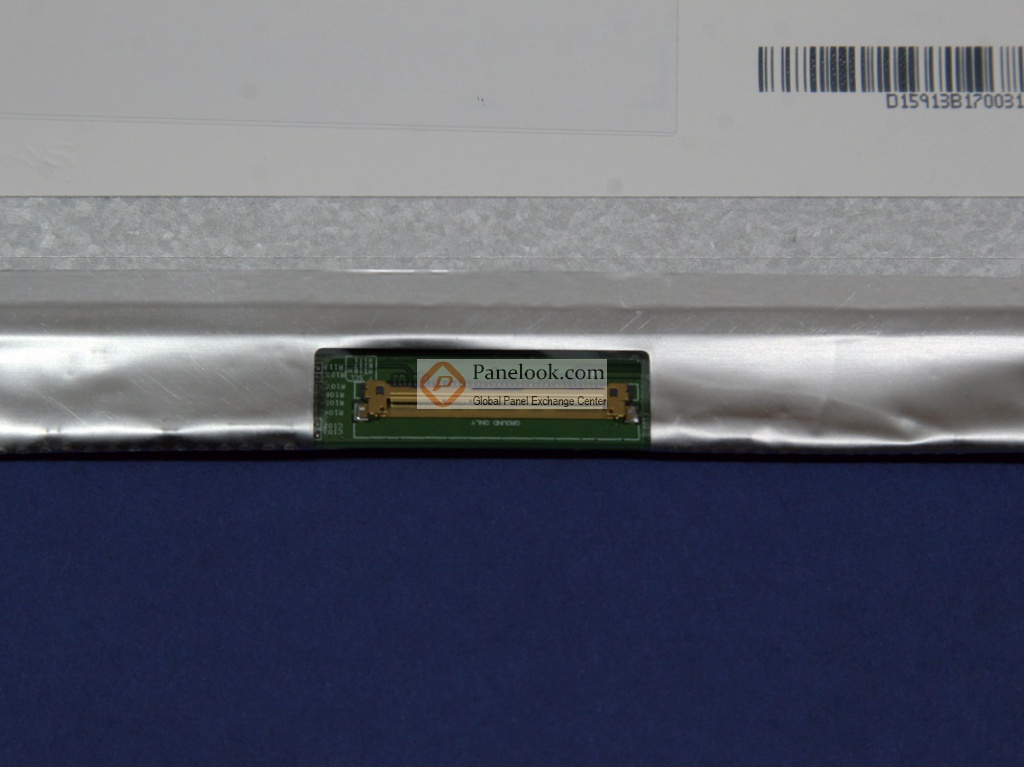

信号接口	LVDS (1 ch, 6-bit) , 40 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

友达液晶模组B133XW03 V2规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B133XW03 V2规格书	HW0A_Ver1.0	English	1.5 M	32	2010-4-14	最新	付费下载
	B133XW03 V2规格书	HW0A_Ver0.2	English	1.3 M	33	2010-2-10		付费下载

友达液晶模组B133XW03 V2验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
8.9~17.3” NB series	VIP会员可看	VIP会员可看	A- Grade	Ver0.2	2011-12-22	IIS下载
10.1~17” NB series	VIP会员可看	VIP会员可看	A Grade	Ver0.1	2009-1-5	IIS下载
12~17" NB series	VIP会员可看	VIP会员可看	A Grade	Ver0.1	2009-1-5	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A- Grade	Ver.2	2008-3-14	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A- Grade	Ver3	2006-8-24	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A Grade	Ver3	2006-11-8	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A+ Grade	Ver3	2006-11-8	IIS下载

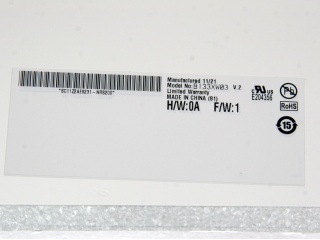

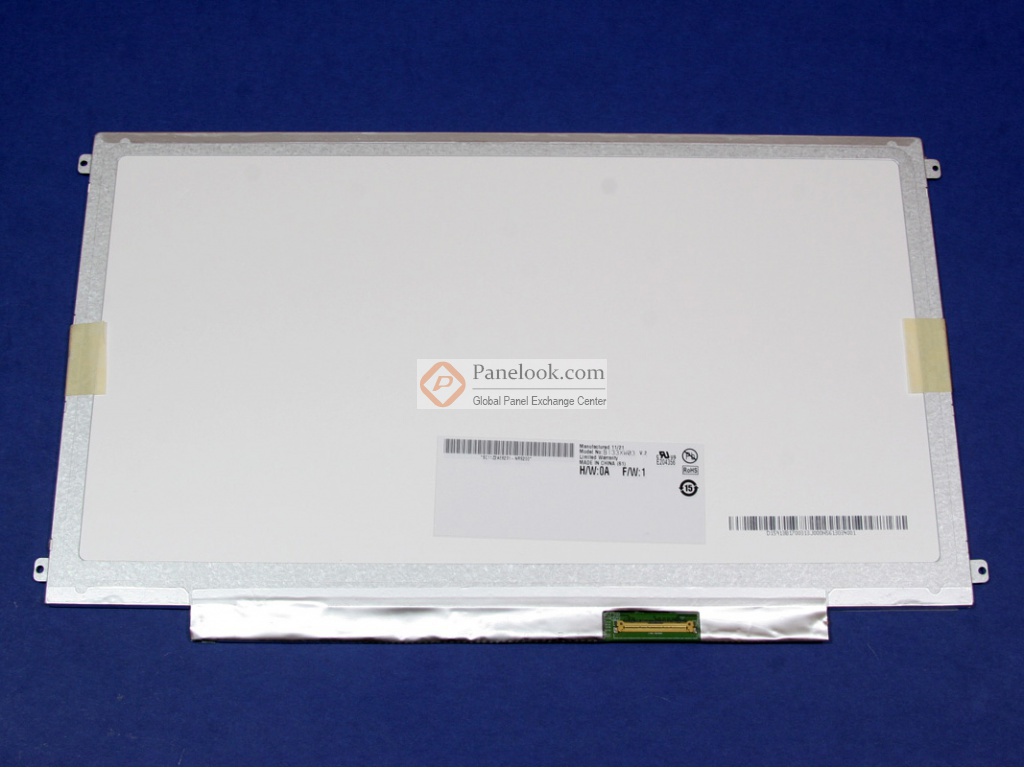

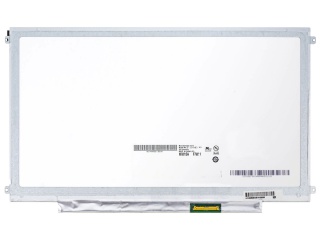

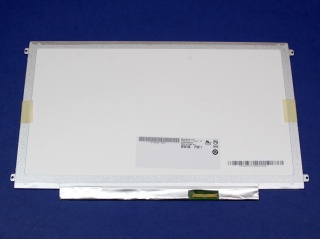

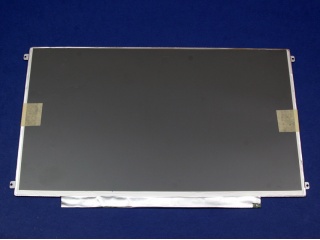

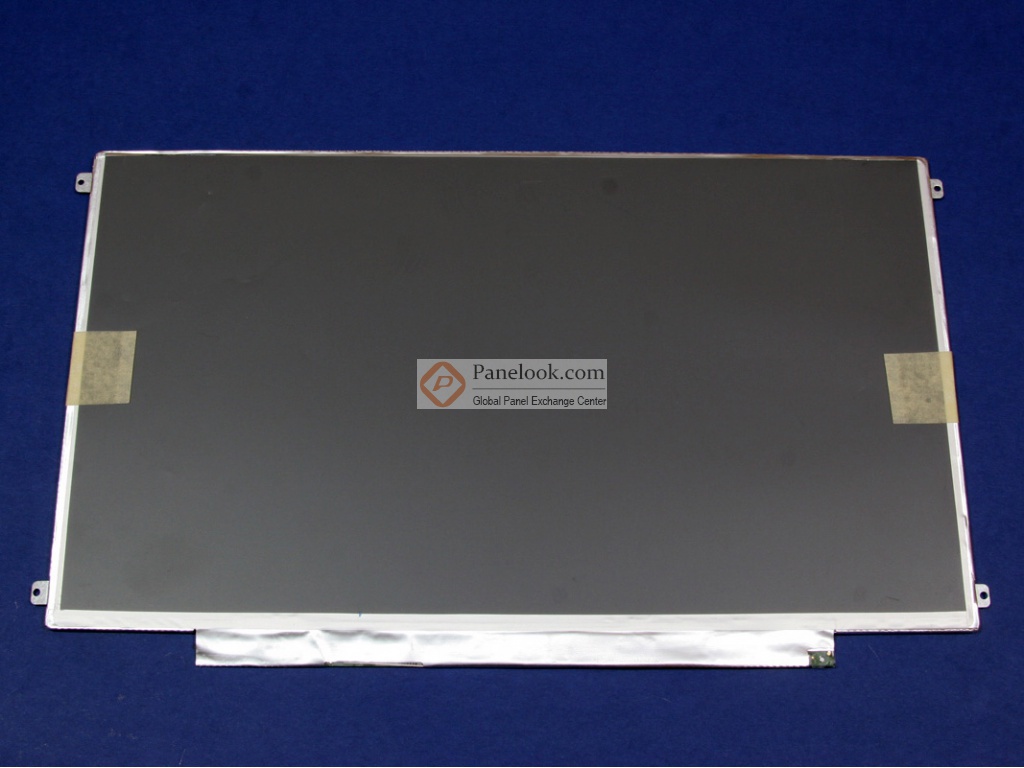

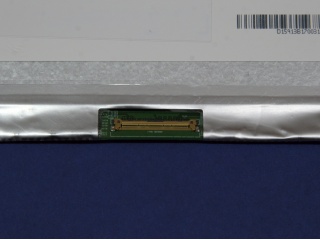

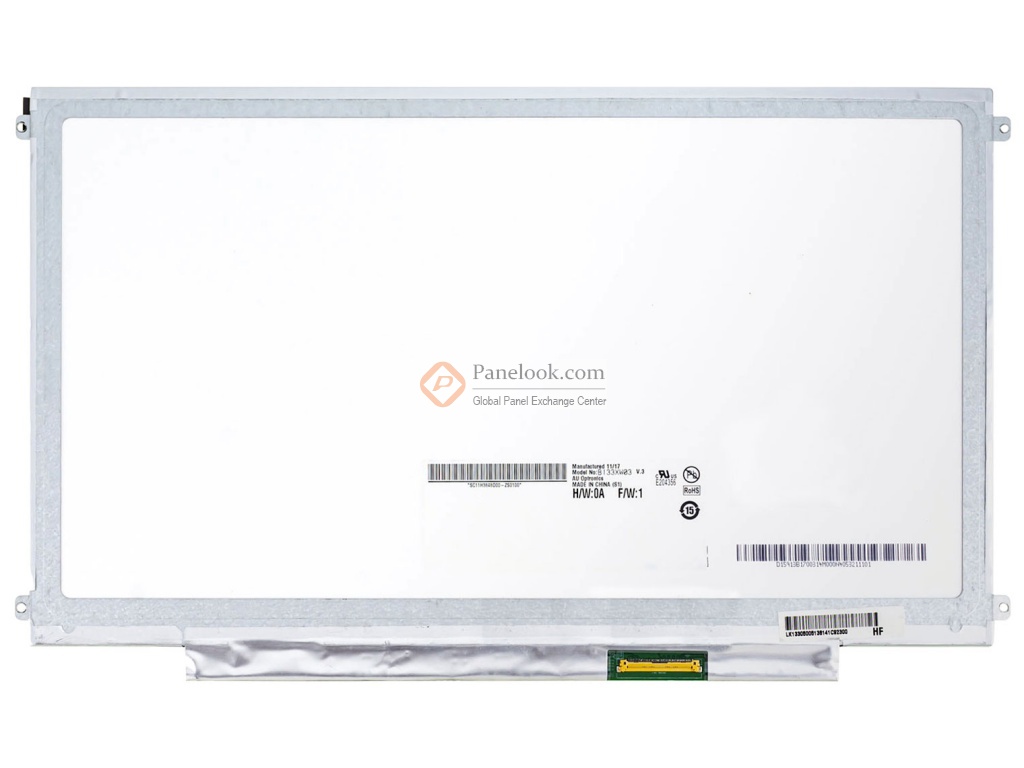

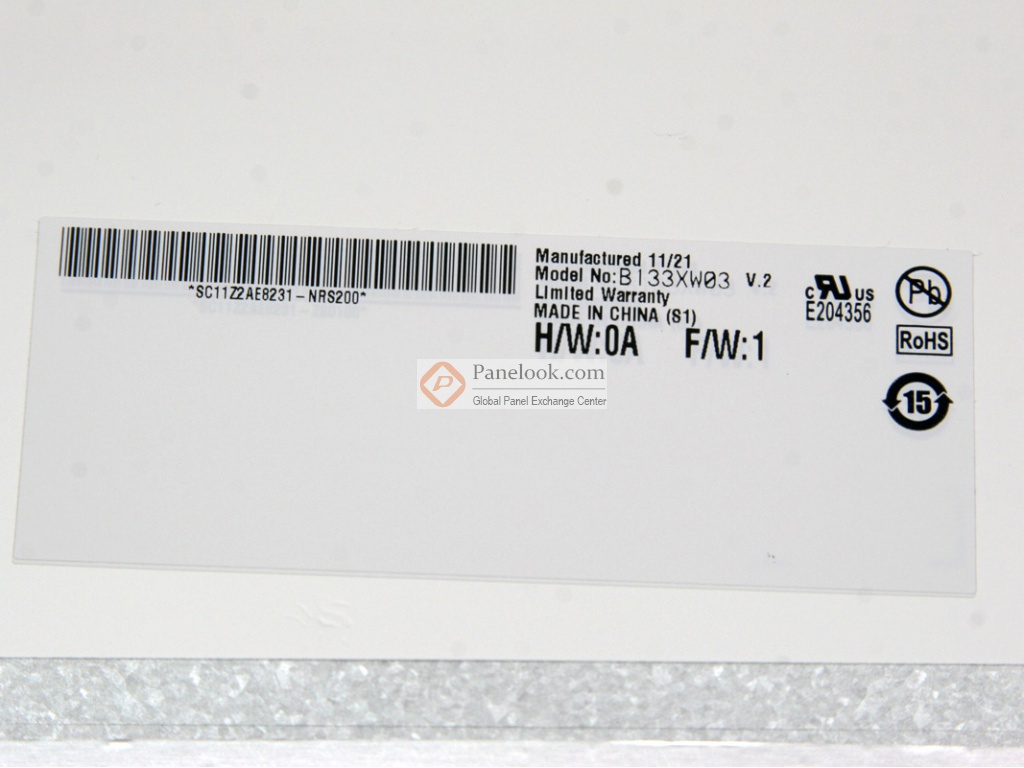

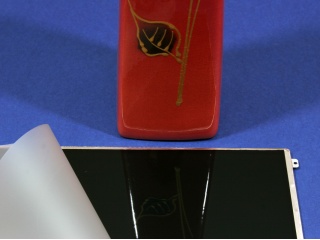

友达液晶模组B133XW03 V2图片

友达液晶模组B133XW03 V2综述

B133XW03 V2 (别名: B133XW03 V.2) (产品代码: AUO322C)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2010年4月14日发布的版本号为HW0A_Ver1.0的产品规格书，B133XW03 V2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42×164.97 (宽×高) mm，可视尺寸为297.22×168.77 (宽×高) mm，外观尺寸为317.2×188.7 (宽×高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重310g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。B133XW03 V2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B133XW03 V2液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B133XW03 V2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前B133XW03 V2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月20日对此型号首次建立参数，并于2022年08月05日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。

比较全部

友达 B133XW03系列型号

(共7个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
B133XW03 V0	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	200
B133XW03 V1	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	2300
B133XW03 V2	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0
B133XW03 V3	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0
B133XW03 V4	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0
B133XW03 V4 CELL	友达	13.3"	液晶玻璃	1366×768	0	500:1	NO	LVDS	0
B133XW03 V5	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0

比较全部

友达液晶模组B133XW03 V2兼容型号

(共2个)

	面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口			供应商	现货(片)
		B133XW03 V2	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS			0	0
		B133XW03 V3	友达	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS			0	0
