友达液晶模组B133XTN01.5概况-全球液晶屏交易中心-屏库

人气指数：19316 2022-06-23 07:42

友达液晶模组B133XTN01.5主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2013,Q3
开始量产
2013,Q4
最后下单
2015,Q1
最后出货
2015,Q1

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
外观式样
刷新率

友达 (AUO)

13.3英寸

1366(RGB)×768, WXGA, 16:9

293.42(W)×164.97(H) mm

250g (Max.)

250 cd/m² (Typ.)

6 o'clock

45/45/15/35 (Typ.)(CR≥10)

262K, 45% NTSC

薄屏 (PCBA平直, 厚度≤3.2mm)

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

B133XTN01.5
a-Si TFT-LCD, 液晶模组
RGB垂直条状
305.35(W)×192.82(H)×3(D) mm
雾面，Hard coating (3H)，反射率 4.3% (Typ.)
400:1 (Typ.) (透射)
8 (Typ.)(Tr+Td) ms
TN，常白显示，透射式

WLED, 12K小时, 含LED驱动
无触摸

接口类型
供应电压
应用环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

友达液晶模组B133XTN01.5规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
B133XTN01.5规格书	HW2A_Ver0.2	English	1.3 M	29	2013-8-20	最新	付费下载
B133XTN01.5规格书	HW3A_Ver0.2	English	1.3 M	29	2013-8-20		付费下载
B133XTN01.5规格书	HW0A_Ver0.1	English	1.4 M	29	2013-5-20		付费下载
B133XTN01.5规格书	HW0A_Ver0.1	English	1.3 M	29	2013-3-22		付费下载

友达液晶模组B133XTN01.5验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
7”~ 17.3” NB LCM	VIP会员可看	VIP会员可看	A+ Grade		2015-7-8	IIS下载
8.9~17.3” NB series	VIP会员可看	VIP会员可看	A- Grade	Ver0.2	2011-12-22	IIS下载

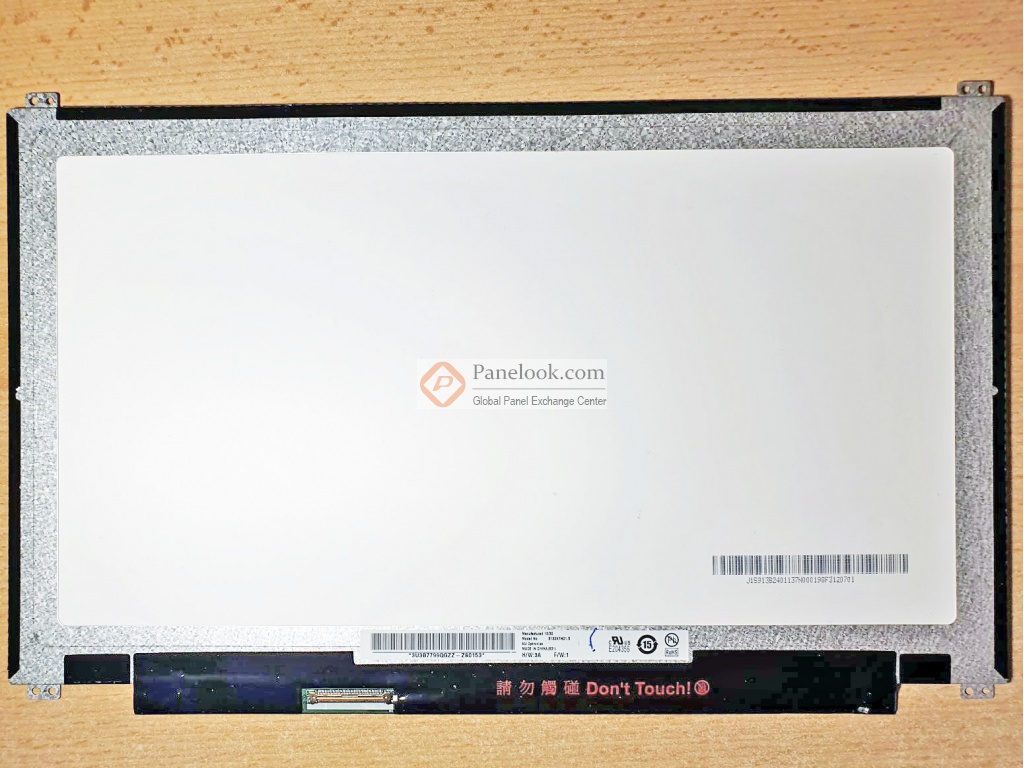

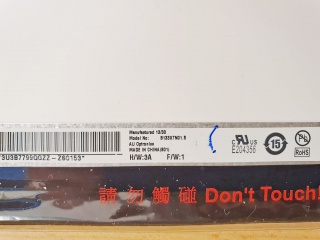

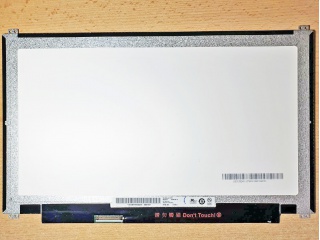

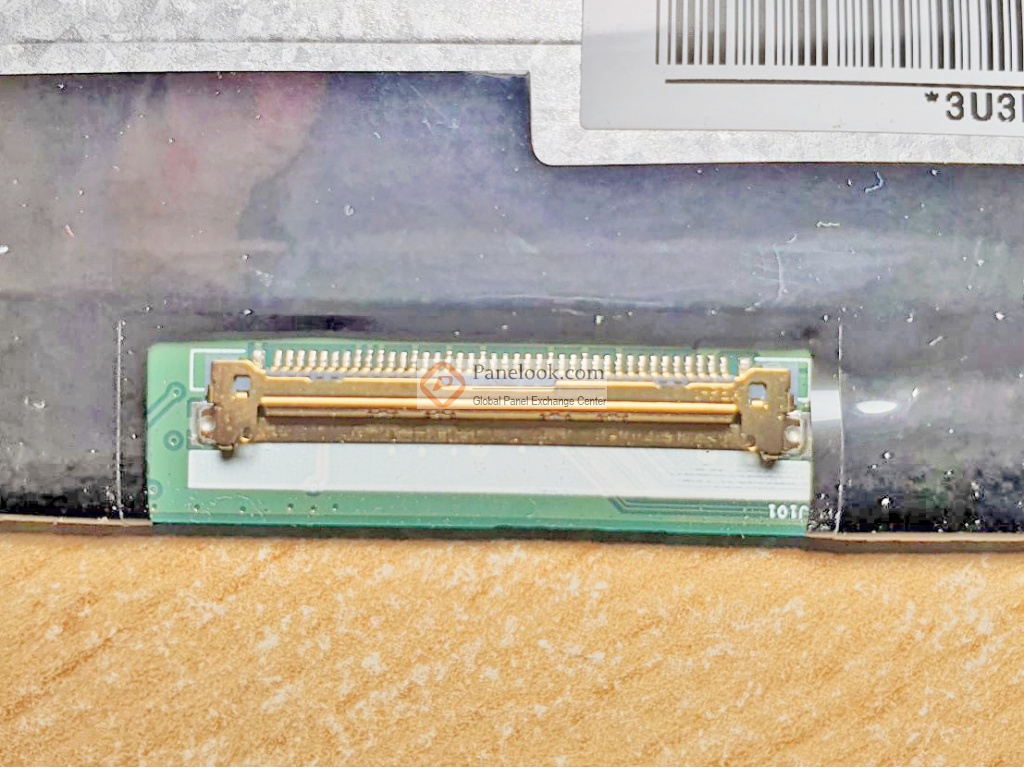

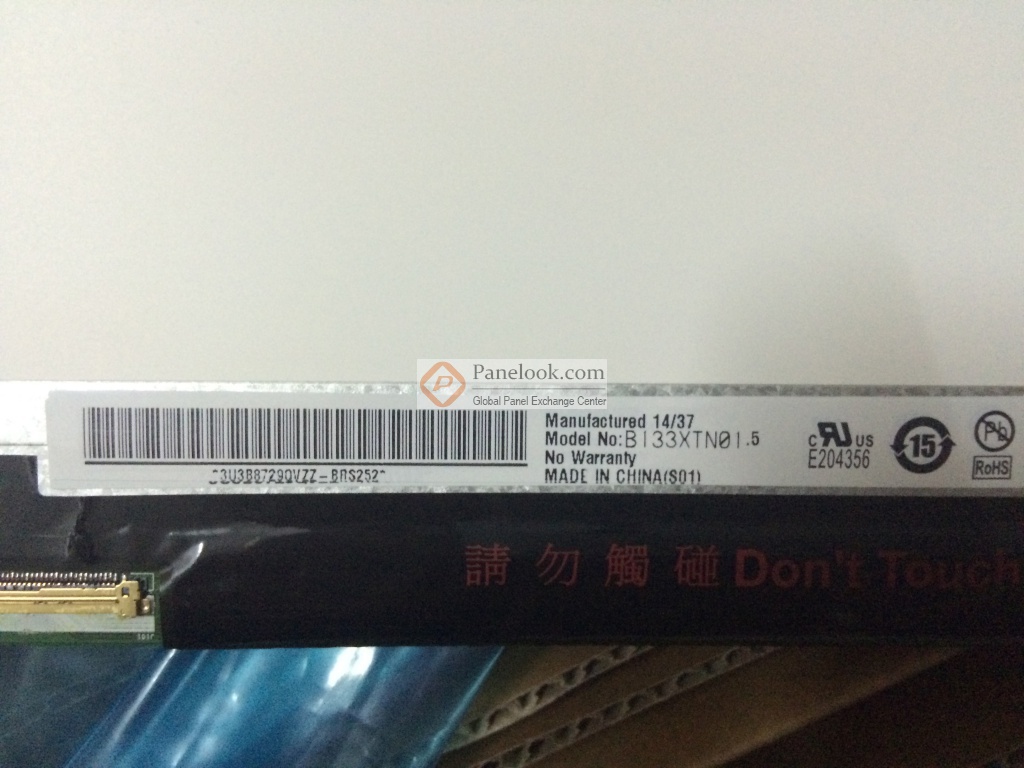

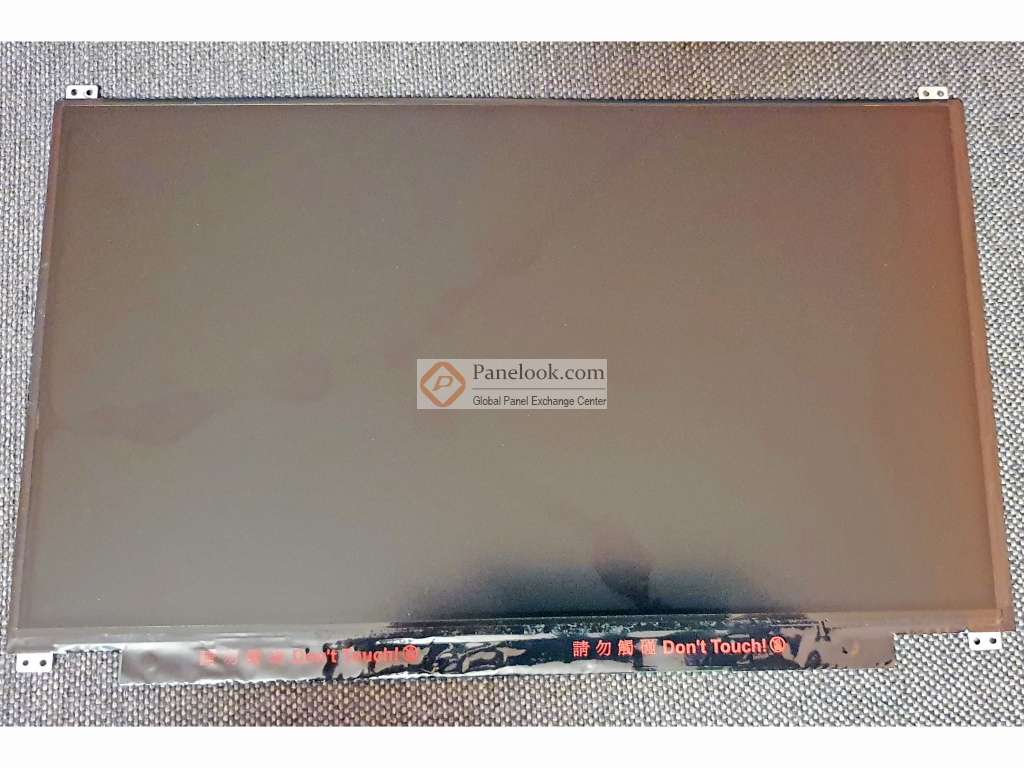

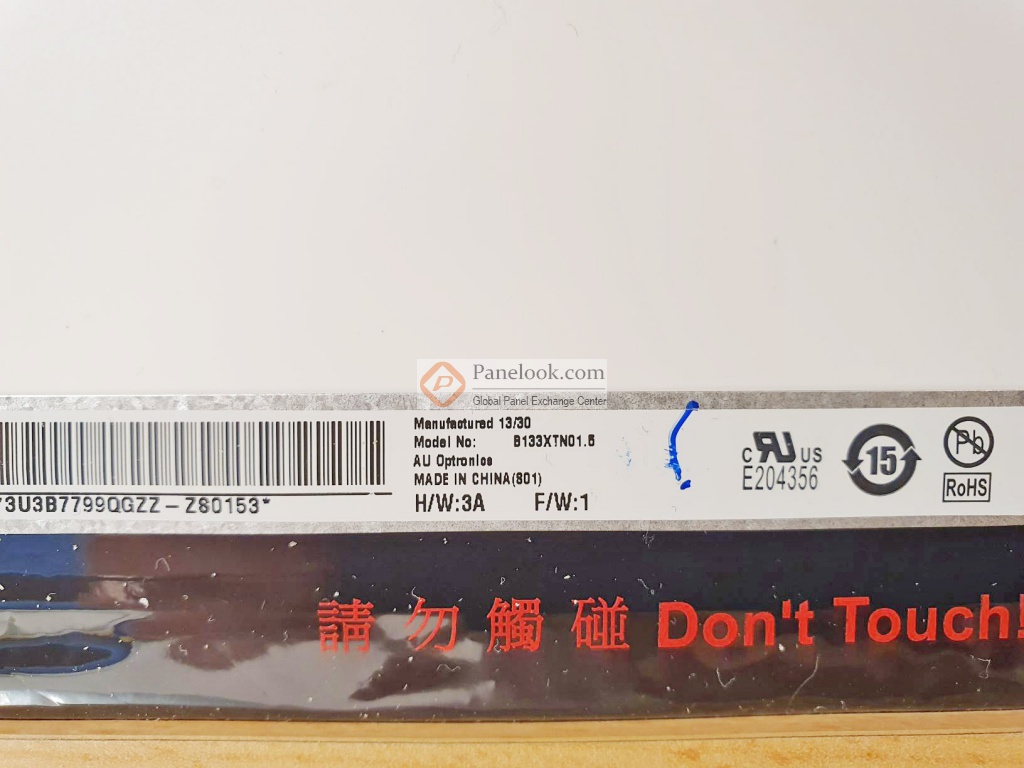

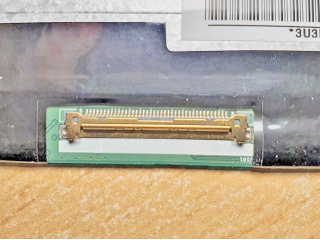

友达液晶模组B133XTN01.5图片

友达液晶模组B133XTN01.5综述

友达 (AUO) 推出的B133XTN01.5 (产品代码: AUO152C)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2013年Q4量产，于2015年Q1停产，当前生产状态为已停产。目前B133XTN01.5在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年10月29日对此型号首次建立参数，并于2022年06月23日对参数进行了最后更新。根据友达 (AUO)于2013年8月20日发布的版本号为HW2A_Ver0.2的产品规格书，B133XTN01.5显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42×164.97 (宽×高) mm，外观尺寸为305.35(宽)×192.82(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，反射率 4.3% (Typ.)，产品净重250g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。B133XTN01.5采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B133XTN01.5液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B133XTN01.5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
