像素布局 RGB垂直条状
- 显示区域261.12(H)×163.2(V) mm
- 外观尺寸275.8(H)×178.1(V)×5.5(D) mm
- 面板亮度260 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (TM)
- 可视角度45/45/15/35 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间16 (Typ.)(Tr+Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型7S6P WLED, 12K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 65 °C
友达液晶模组B121EW09 V3 HW0A规格书
友达液晶模组B121EW09 V3 HW0A验货标准(IIS)
友达液晶模组B121EW09 V3 HW0A概况

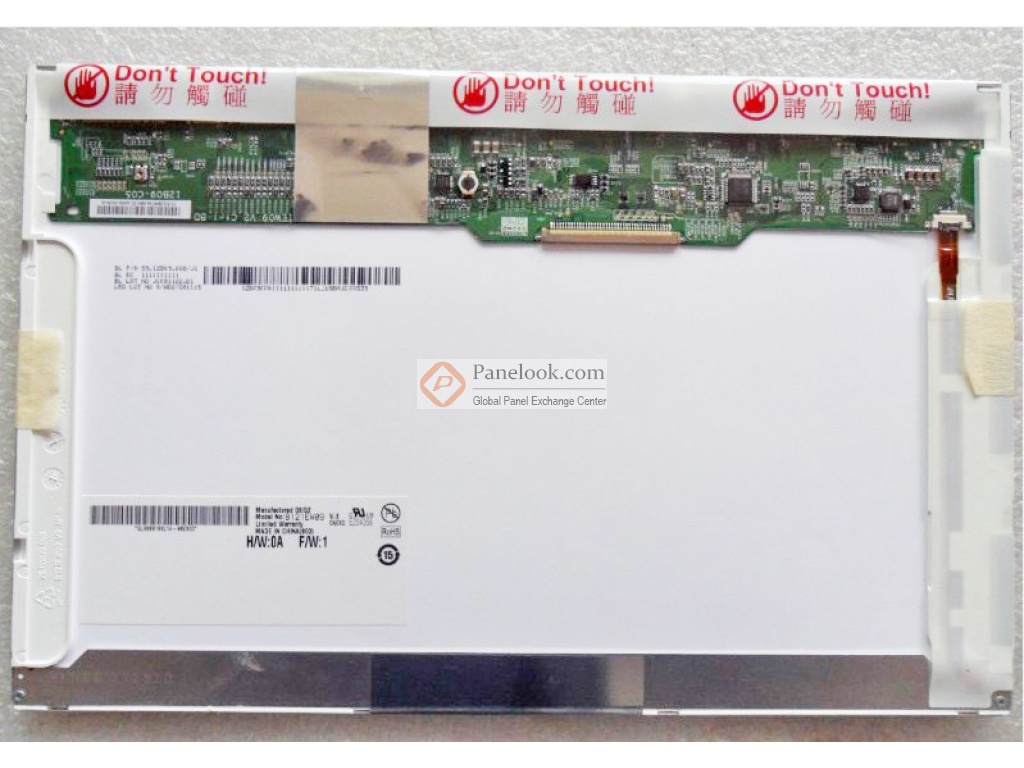

友达 (AUO) 推出的B121EW09 V3 HW0A (别名: B121EW09 V.3) (产品代码: AUO9314)是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前B121EW09 V3 HW0A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月29日对此型号首次建立参数，并于2025年02月07日对参数进行了最后更新。根据友达 (AUO)于2009年8月19日发布的版本号为Ver1.3的产品规格书，B121EW09 V3 HW0A显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为261.12×163.2 (宽×高) mm，可视尺寸为263.93×166.5 (宽×高) mm，外观尺寸为275.8(宽)×178.1(高)×5.5(厚) mm，表面处理为雾面，产品净重270g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了7S6P WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。B121EW09 V3 HW0A采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B121EW09 V3 HW0A液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B121EW09 V3 HW0A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
