RGB垂直条状
- 显示区域
- 256.125(H)×144(V) mm
- 外观尺寸
- 278(H)×172.77(V)×5.03(D) mm
- 面板重量
- 280g (Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (7H)
- 面板亮度
- 200 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 45/45/15/35 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 8 (Typ.)(G to G) ms
- 显示颜色
- 262K, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 投射电容触摸屏, I²C
- 外观样式
-
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 信号接口
-
eDP (1 Lane) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B116XTT01.1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B116XTT01.1规格书 |
Ver1.2 |
English |
2.3 M |
34 |
2015-7-16 |
最新 |
|
友达液晶模组B116XTT01.1验货标准(IIS)
友达液晶模组B116XTT01.1概况

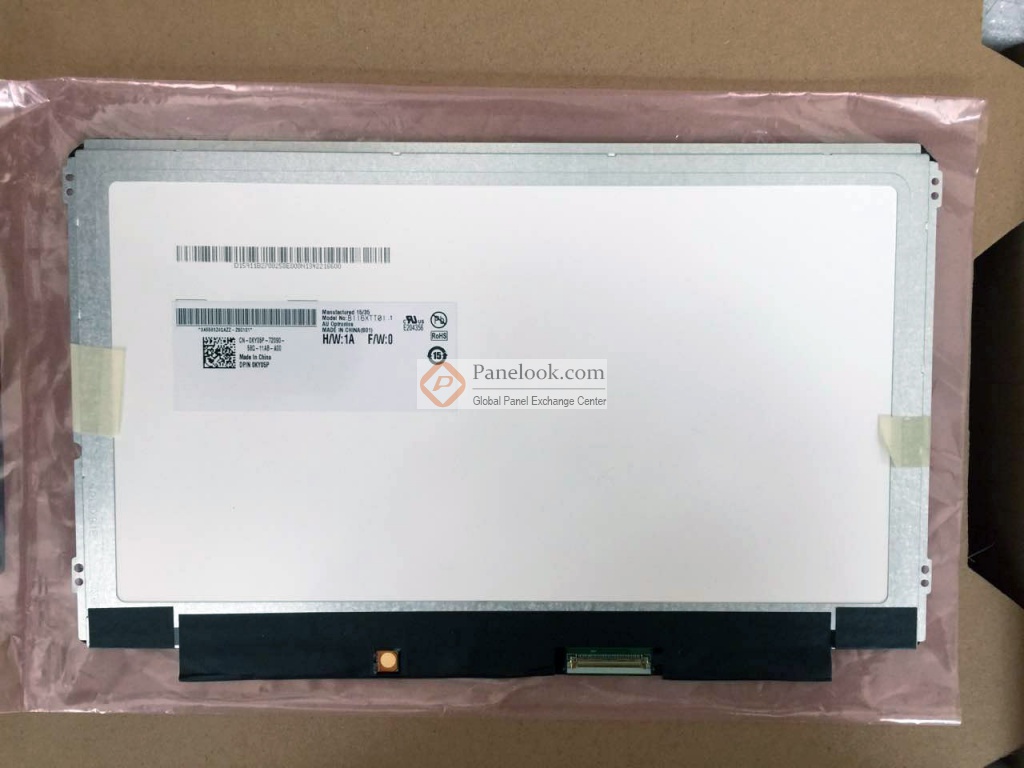

友达 (AUO) 推出的B116XTT01.1 (产品代码: AUO115C)是一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为已停产。目前B116XTT01.1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年07月26日对此型号首次建立参数，并于2023年08月18日对参数进行了最后更新。根据友达 (AUO)于2015年7月16日发布的版本号为Ver1.2的产品规格书，B116XTT01.1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，外观尺寸为278(宽)×172.77(高)×5.03(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (7H)，产品净重280g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B116XTT01.1采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B116XTT01.1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B116XTT01.1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
