像素布局
RGB垂直条状
显示区域 256.125(H)×144(V) mm外观尺寸 284.1(H)×185(V)×4.2(D) mm
面板重量 310g (Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)
面板亮度 200 cd/m² (Typ.)对比度 500:1 (Typ.) (TM)
可视角度 45/45/15/35 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 8 (Typ.)(Tr+Td) ms
显示颜色 262K, 45% NTSC触摸屏 On-Cell Touch, USB
-
外观样式
-
光源类型 WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
eDP (1 Lane) , eDP1.2 , 40 pins , 端子
- 工作环境
- 工作温度 -20 ~ 60 °C, 存储温度 -20 ~ 60 °C

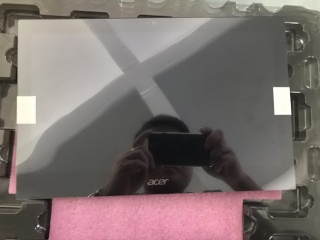

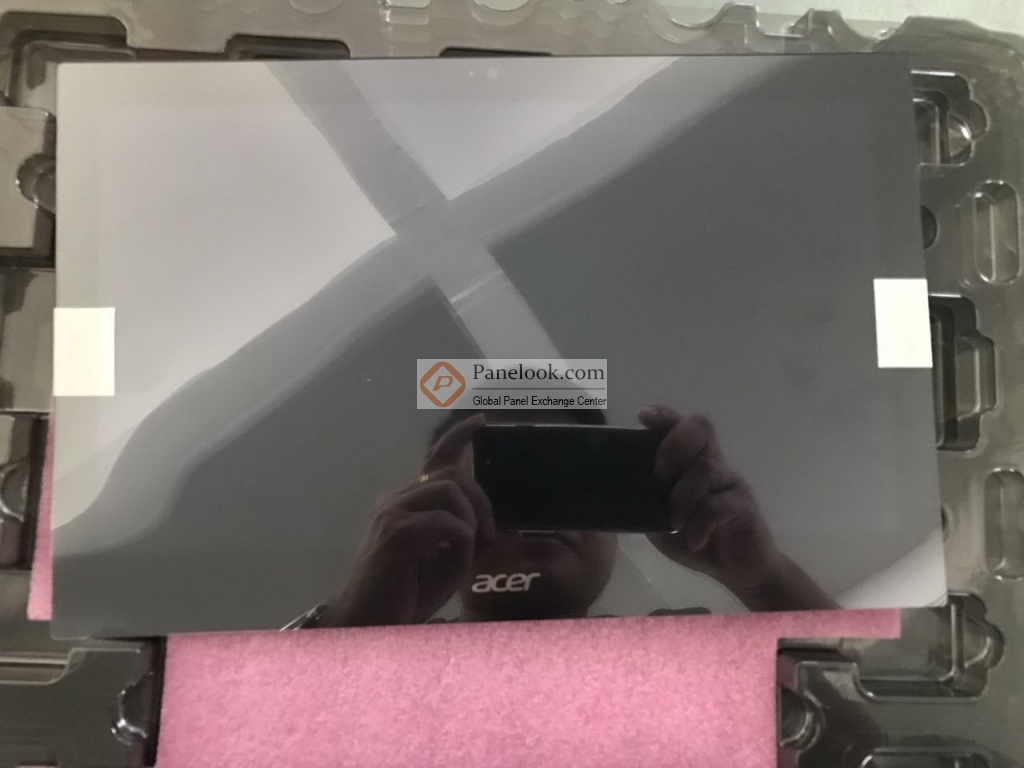

友达屏幕总成B116XTB01.0 HW1B规格书
友达屏幕总成B116XTB01.0 HW1B综述
友达 (AUO) 推出的B116XTB01.0 HW1B (产品代码: AUO105C)是一款采用a-Si TFT-LCD技术的11.6英寸屏幕总成产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2, On-cell touch, for Acer。它的工作温度为 -20 ~ 60°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2017年Q2量产，当前生产状态为已停产。目前B116XTB01.0 HW1B在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2025年03月14日对此型号首次建立参数。根据友达 (AUO)于2017年5月8日发布的版本号为HW1B_Ver1.0的产品规格书，B116XTB01.0 HW1B显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，可视尺寸为257.7×145.6 (宽×高) mm，外观尺寸为284.1(宽)×185(高)×4.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重310g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B116XTB01.0 HW1B采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B116XTB01.0 HW1B屏幕总成，屏库®建议您向友达 (AUO)或其代理商了解关于B116XTB01.0 HW1B的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
