RGB垂直条状
分辨率
1366(RGB)×768, WXGA, 16:9
- 外观尺寸
- 270.37×159.79×4.8 mm (H×V×D)
- 显示区域
- 256.125×144 mm (H×V)
- 屏幕重量
- 170g (Max.)
- 表面处理
- 雾面
- 屏幕亮度
- 400 cd/m² (Typ.)
- 对比度
- 800 : 1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- AHVA，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 50% NTSC
- 适用于
-
- 消耗功率
- 3.21W (Max.)
- 背光类型
- 10S3P WLED, 10K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

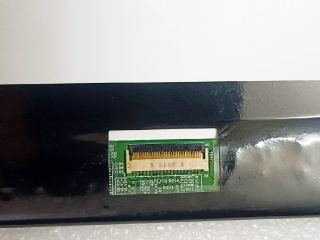

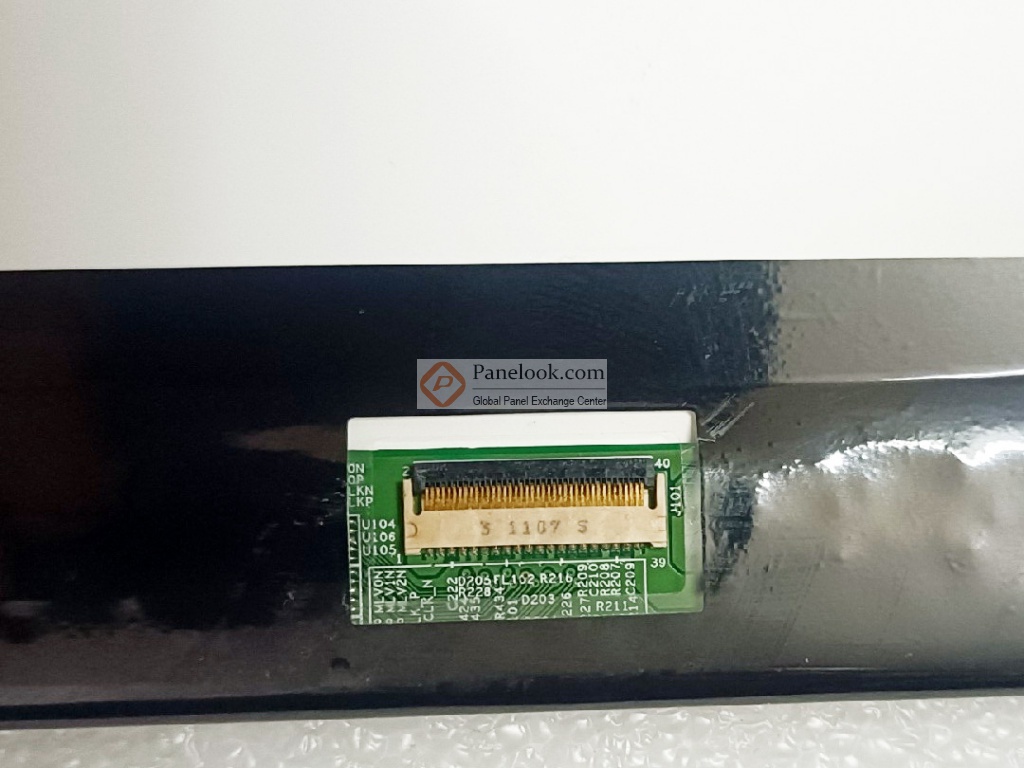

- MIPI (4 data lanes) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
友达液晶模组B116XAN03.1 HW1A规格书
友达液晶模组B116XAN03.1 HW1A验货标准(IIS)

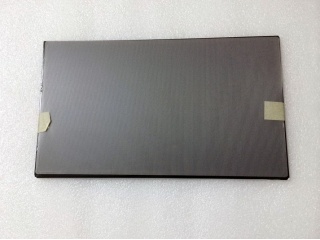

友达液晶模组B116XAN03.1 HW1A概况
友达 (AUO) 推出的B116XAN03.1 HW1A (产品代码: AUO315C)是一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前B116XAN03.1 HW1A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年03月04日对此型号首次建立参数，并于2024年02月29日对参数进行了最后更新。根据友达 (AUO)于2012年12月10日发布的版本号为Ver0.6的产品规格书，B116XAN03.1 HW1A显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，外观尺寸为270.37(宽)×159.79(高)×4.8(厚) mm，表面处理为雾面，产品净重170g (Max.)。背光方面此产品采用了10S3P WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。B116XAN03.1 HW1A采用了MIPI (4 data lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B116XAN03.1 HW1A液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B116XAN03.1 HW1A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
