像素布局 RGB垂直条状
- 显示区域256.125(H)×144(V) mm
- 外观尺寸268.5(H)×158.5(V)×4.5(D) mm
- 面板重量170g (Max.)
- 表面处理Hard coating (3H)
- 面板亮度300 cd/m² (Typ.)
- 对比度 800:1 (Typ.) (TM)
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 工作模式AHVA，常黑显示，透射式
- 视角方向全视角
- 反应时间25 (Typ.)(Tr+Td) ms
- 显示颜色16.7M, 50% NTSC
- 触摸屏无触摸
- 外观样式
薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型3 strings WLED, 15K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
eDP (1 Lane) , eDP1.2 , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
B116XAN02.7 长期供应 贸易
 深圳市
B116XAN02.7 长期供应 贸易
深圳市
友达液晶模组B116XAN02.7规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B116XAN02.7规格书 |
HW0A_Ver.2 |
English |
1.6 M |
30 |
2014-12-3 |
最新 |
|
|
|
B116XAN02.7规格书 |
HW0A_Ver.1 |
English |
1.4 M |
30 |
2014-10-21 |
|
|
友达液晶模组B116XAN02.7验货标准(IIS)
友达液晶模组B116XAN02.7概况

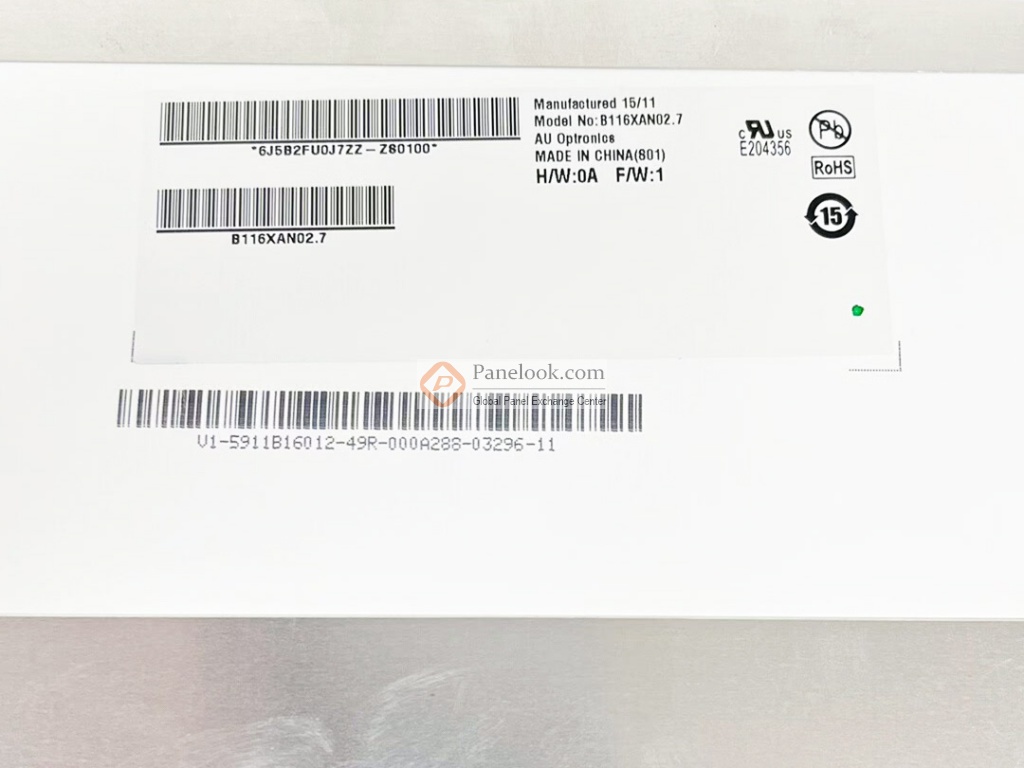

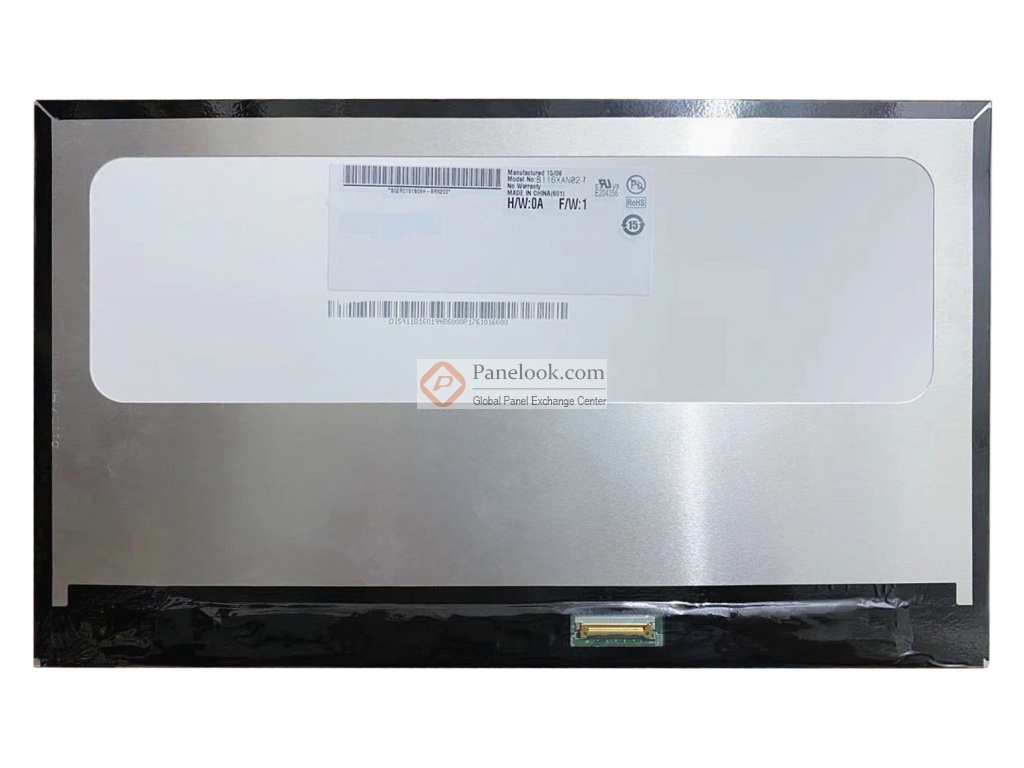

B116XAN02.7 (产品代码: AUO275C)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据友达 (AUO)于2014年12月3日发布的版本号为HW0A_Ver.2的产品规格书，B116XAN02.7显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，外观尺寸为268.5×158.5 (宽×高)×4.5(厚) mm，表面处理为Hard coating (3H)，产品净重170g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了3 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。B116XAN02.7采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B116XAN02.7液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B116XAN02.7的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前B116XAN02.7在屏库上有0条现货信息、2家供应商信息，交易氛围清淡。屏库于2015年06月23日对此型号首次建立参数，并于2024年02月29日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子倒装， eDP1.2, PART NO.:97.11B16.700等特征，此型号推荐使用于笔记本，平板电脑。
|
