RGB垂直条状
- 显示区域
- 222.341(H)×125.568(V) mm
- 外观尺寸
- 235.01(H)×138.95(V)×4.7(D) mm
- 面板重量
- 150g (Typ.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- AHVA，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 15/10 (Typ.)(Tr/Td) ms
- 显示颜色
- 16.7M, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
2.75W (Max.)
- 光源类型
- 7S4P WLED, 10K小时, 无驱动
- 信号接口
-
MIPI (4 data lanes) , 39 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B101XAN02.0验货标准(IIS)

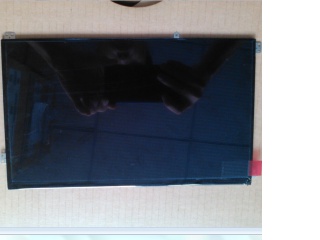

友达液晶模组B101XAN02.0概况
B101XAN02.0 (产品代码: AUO20DC)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据友达 (AUO)于2013年12月23日发布的版本号为Ver1.0的产品规格书，B101XAN02.0显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.341×125.568 (宽×高) mm，外观尺寸为235.01×138.95 (宽×高)×4.7(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重150g (Typ.)。背光方面此产品采用了7S4P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。B101XAN02.0采用了MIPI (4 data lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B101XAN02.0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B101XAN02.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q1量产，于2015年Q1停产，当前生产状态为已停产。目前B101XAN02.0在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年04月17日对此型号首次建立参数，并于2020年07月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子倒装，表面镜面等特征，此型号推荐使用于平板电脑。
|
