RGB垂直条状
解析度
1280(RGB)×800, WXGA, 16:10
- 面板重量
- 265g (Max.)
- 表面处理
- Hard coating (3H)，反射率 1.5% (Typ.)
- 显示亮度
- 350 cd/m² (Typ.)
- 对比度
- 1300:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- MVA，常黑显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 功率消耗
- 3.5W (Max.)
- 光源类型
- WLED, 10K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 投射电容触摸屏, I²C
- 接口类型
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C
友达屏幕总成B101EVT04.0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B101EVT04.0规格书 |
HW0A_Ver1.0 |
English |
1.5 M |
33 |
2012-5-11 |
最新 |
|
友达屏幕总成B101EVT04.0验货标准(IIS)
友达屏幕总成B101EVT04.0概况

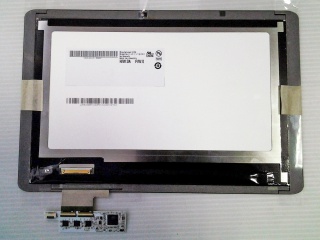

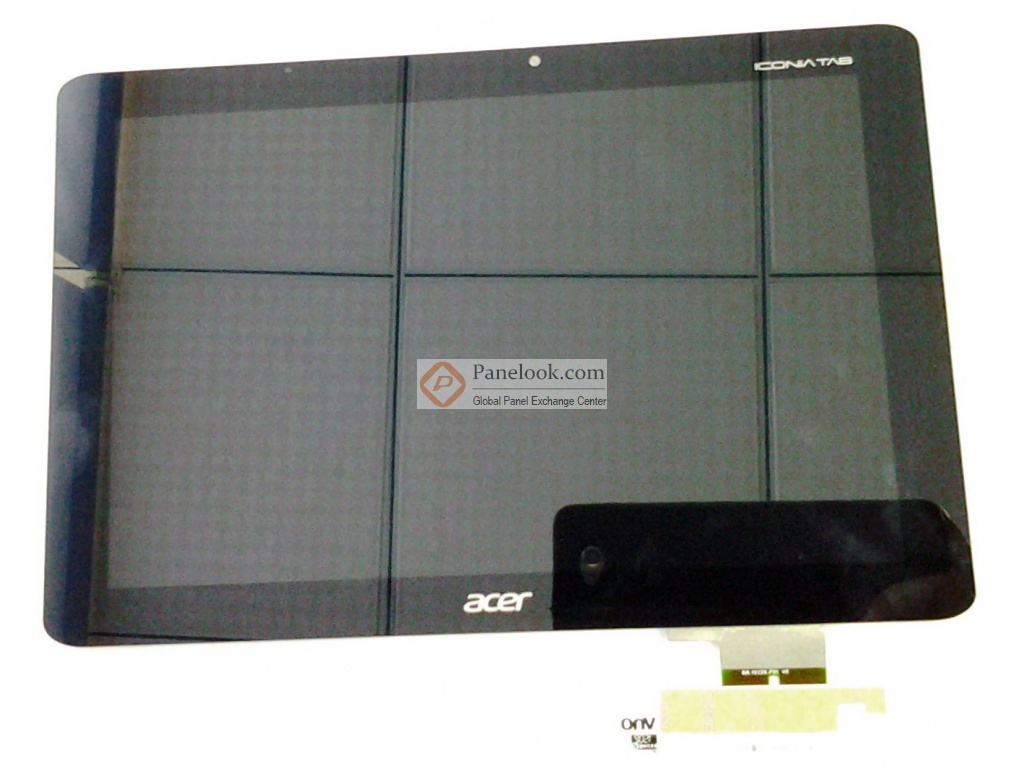

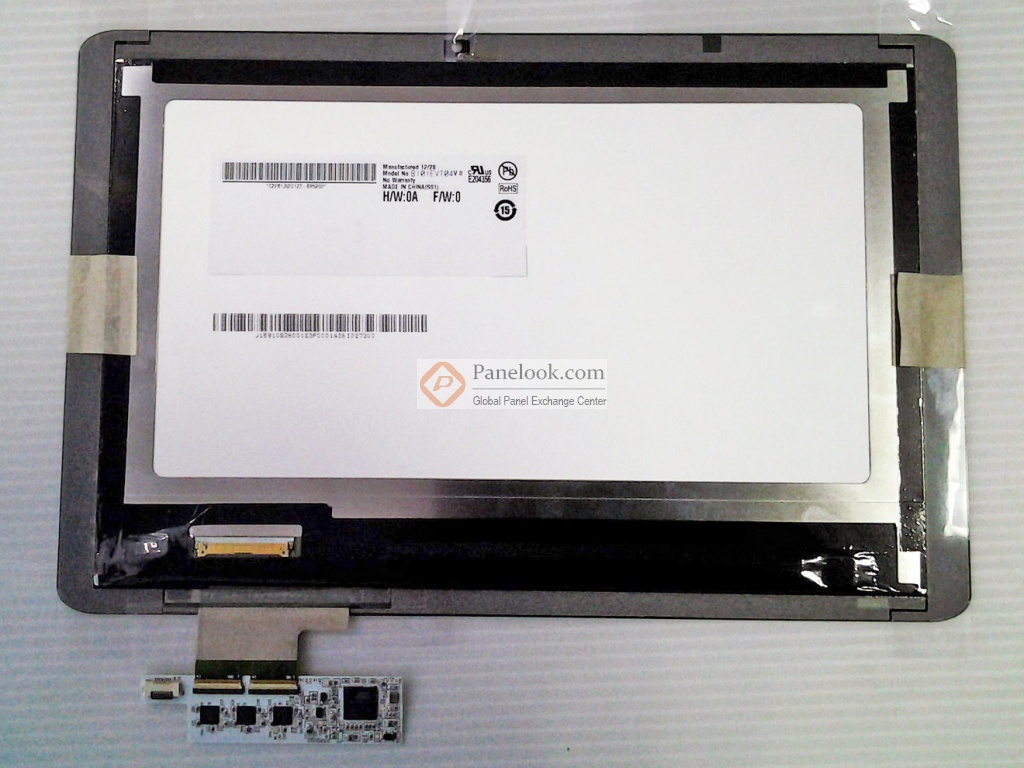

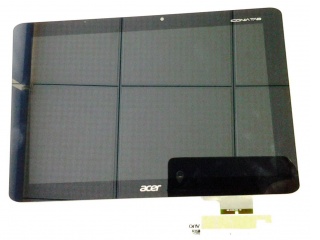

友达 (AUO) 推出的B101EVT04.0 (别名: B101EVT04 V.0)是一款采用a-Si TFT-LCD技术的10.1英寸屏幕总成产品，它装配有WLED背光，无背光驱动，投射电容触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，端子倒装。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2012年Q3量产，当前生产状态为已停产。目前B101EVT04.0在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年09月21日对此型号首次建立参数，并于2025年07月08日对参数进行了最后更新。根据友达 (AUO)于2012年5月11日发布的版本号为HW0A_Ver1.0的产品规格书，B101EVT04.0显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为253.8(宽)×166.64(高)×6.1(厚) mm，表面处理为Hard coating (3H)，反射率 1.5% (Typ.)，产品净重265g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。B101EVT04.0采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B101EVT04.0屏幕总成，屏库®建议您向友达 (AUO)或其代理商了解关于B101EVT04.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
