RGB垂直条状
解析度
1024(RGB)×600, WSVGA, 17:10
- 面板重量
- 190g (Max.)
- 表面处理
- 镜面 (Haze 0%)
- 显示亮度
- 200 cd/m² (Typ.)
- 对比度
- 300:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 6/2 (Typ.)(Tr/Td) ms
- 可视角度
- 45/45/15/35 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 51% NTSC
- 应用产品
-
- 外观样式
- -
- 光源类型
- 3S8P WLED, 10K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 65 °C
友达液晶模组B089AW01 V3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B089AW01 V3规格书 |
Ver1.0 |
English |
1 M |
34 |
2008-10-29 |
最新 |
|
友达液晶模组B089AW01 V3验货标准(IIS)
友达液晶模组B089AW01 V3综述

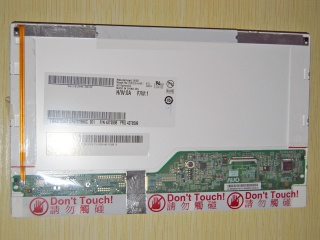

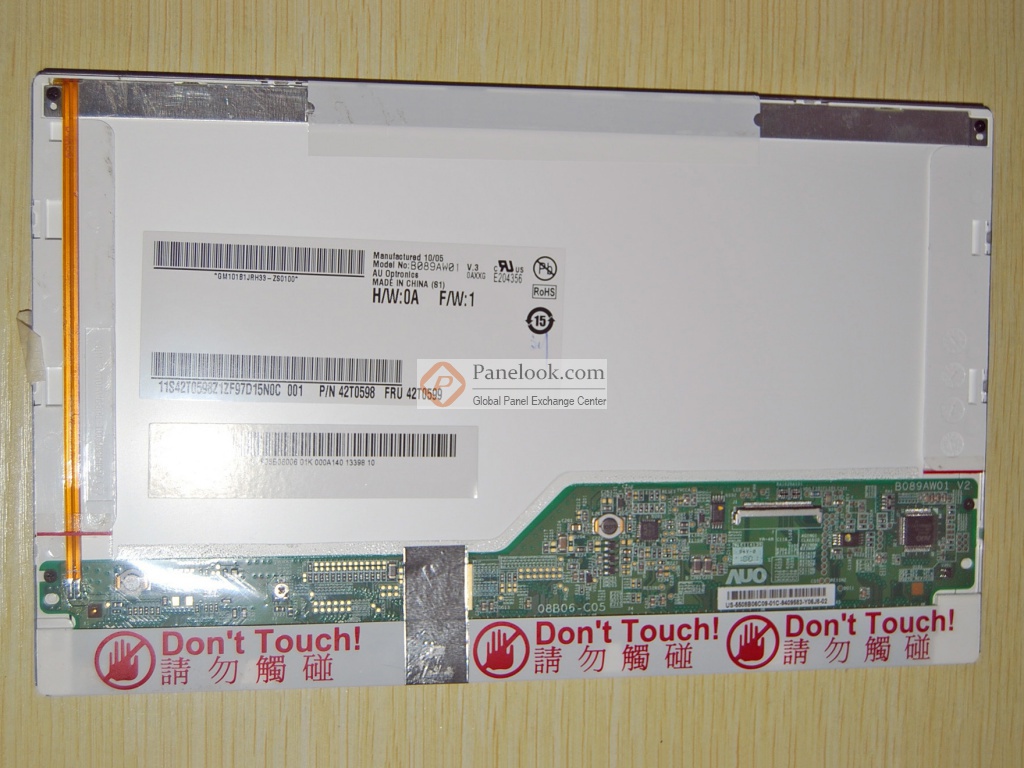

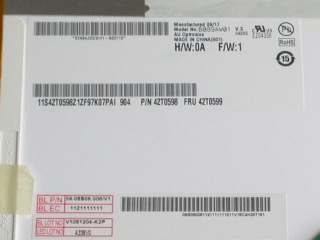

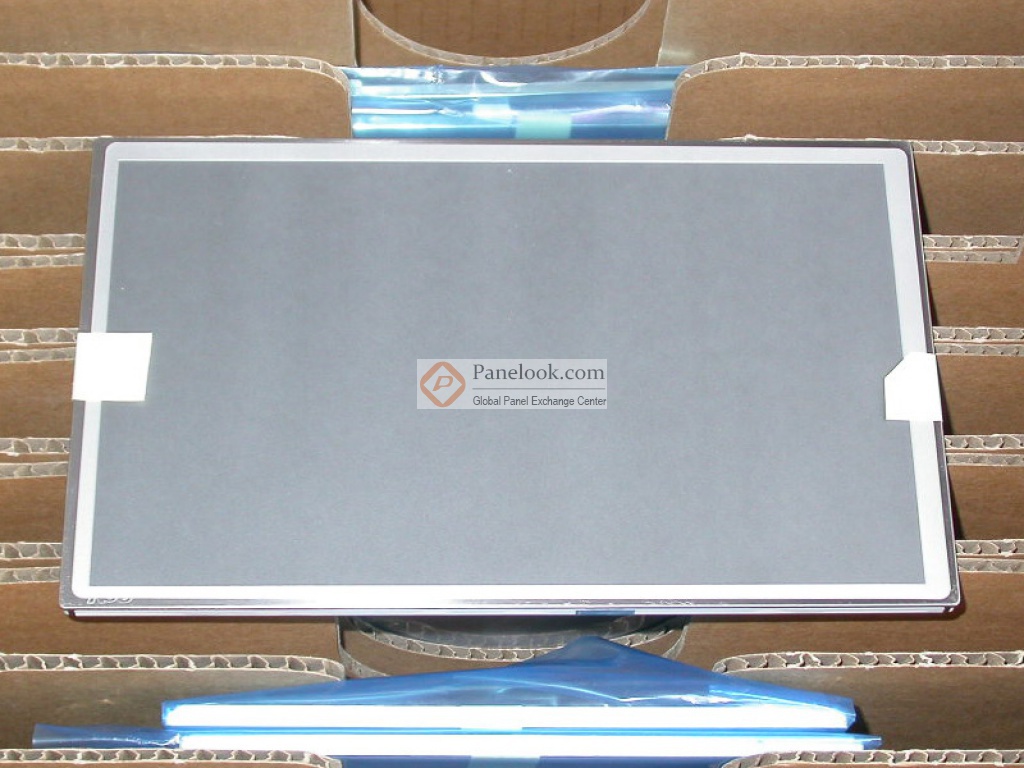

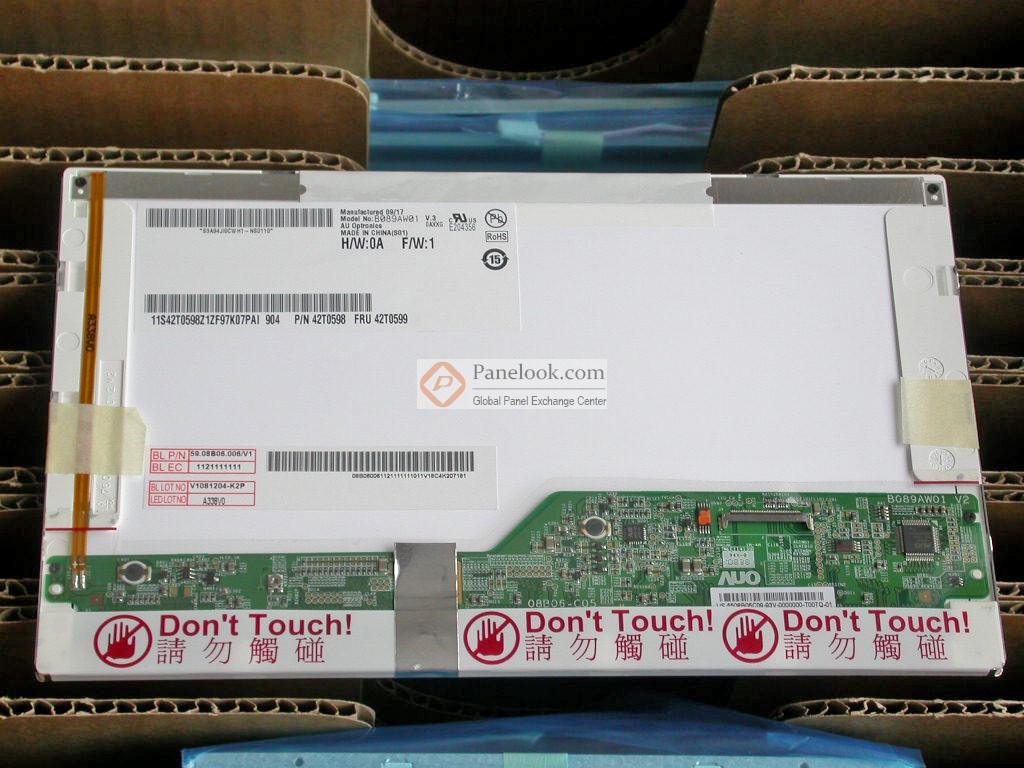

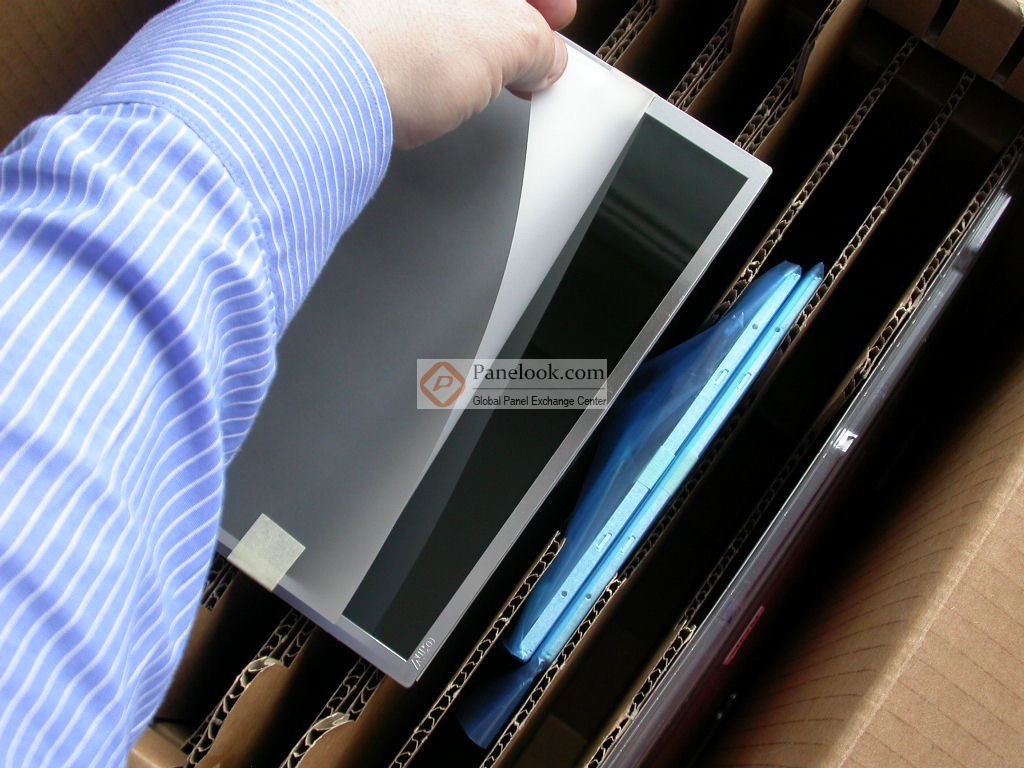

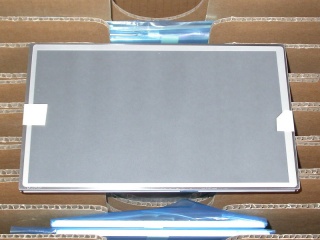

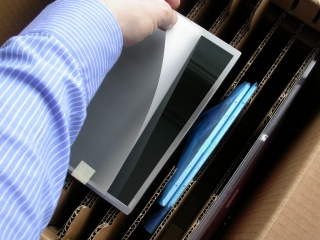

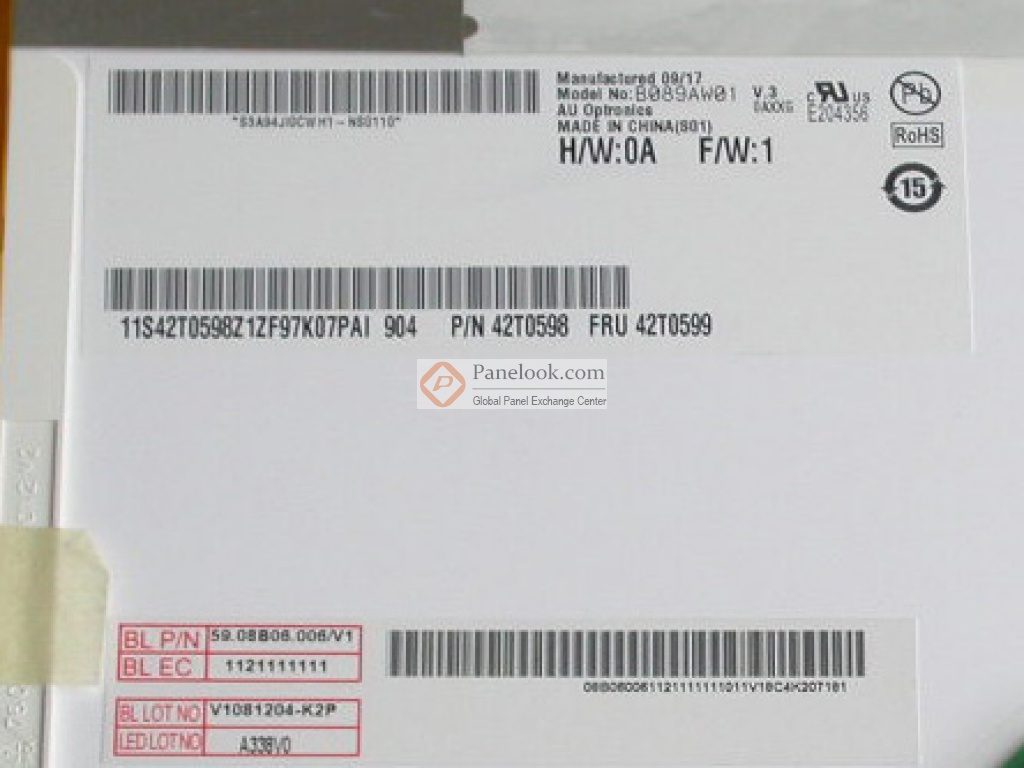

B089AW01 V3 (别名: B089AW01 V.3)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的8.9英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2008年10月29日发布的版本号为Ver1.0的产品规格书，B089AW01 V3显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为195.072×113.4 (宽×高) mm，可视尺寸为198.27×116.6 (宽×高) mm，外观尺寸为213.4×129.6 (宽×高)×5.45(厚) mm，表面处理为镜面 (Haze 0%)，产品净重190g (Max.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。B089AW01 V3采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B089AW01 V3液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B089AW01 V3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q4量产，当前生产状态为已停产。目前B089AW01 V3在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年02月06日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，表面镜面等特征，此型号推荐使用于上网本。
|
