像素布局
RGB垂直条状
显示区域 94.2(H)×150.72(V) mm外观尺寸 104.32(H)×161.67(V)×4.05(D) mm
面板重量 85.0g (Max.)表面处理 Hard coating
面板亮度 400 cd/m² (Typ.)对比度 800:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 AHVA，常黑显示，透射式
视角方向 全视角反应时间 30 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 60% NTSC触摸屏 无触摸
-
功率消耗
2.0W (Max.)
光源类型 5 strings WLED, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
MIPI (4 data lanes) , 31 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B070EAN01.6规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B070EAN01.6规格书 |
HW1A_Ver0.2 |
English |
1.6 M |
27 |
2014-6-10 |
最新 |
|
|
|
B070EAN01.6规格书 |
HW0A_Ver0.4 |
English |
1.5 M |
27 |
2014-4-18 |
|
|
友达液晶模组B070EAN01.6验货标准(IIS)
友达液晶模组B070EAN01.6综述

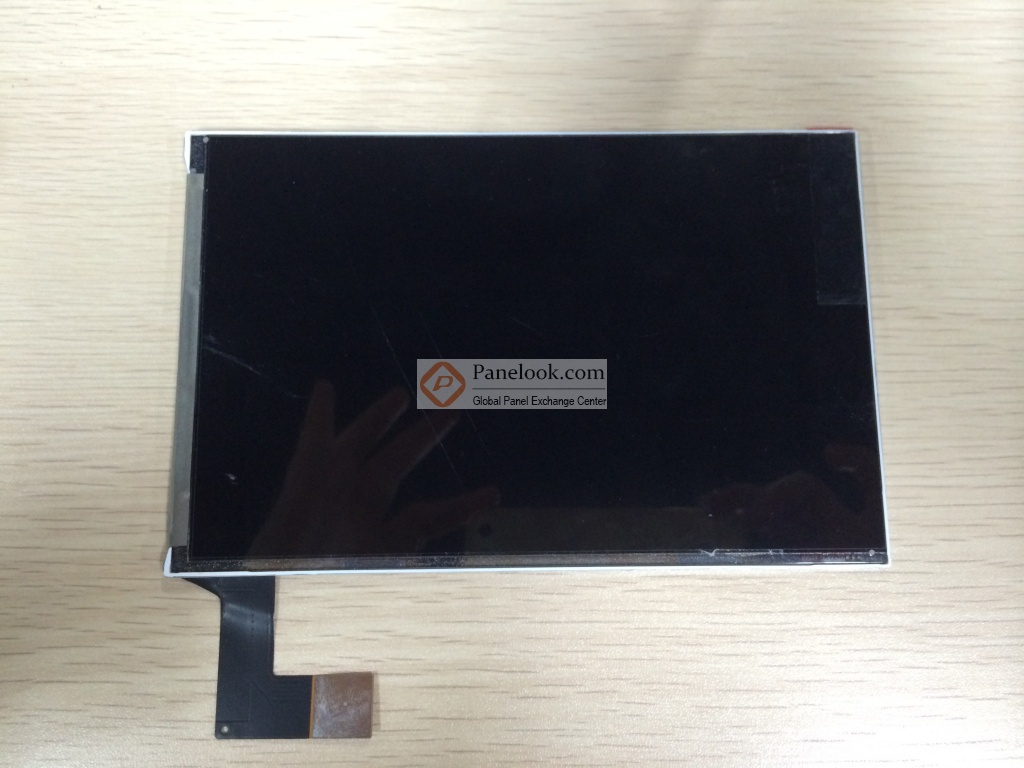

B070EAN01.6是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据友达 (AUO)于2014年6月10日发布的版本号为HW1A_Ver0.2的产品规格书，B070EAN01.6显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为215 PPI。它的显示区域尺寸为94.2×150.72 (宽×高) mm，外观尺寸为104.32×161.67 (宽×高)×4.05(厚) mm，表面处理为Hard coating，产品净重85.0g (Max.)。背光方面此产品采用了5 strings WLED发光的侧入式光源，不含背光驱动。B070EAN01.6采用了MIPI (4 data lanes)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B070EAN01.6液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B070EAN01.6的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q3量产，于2015年Q1停产，当前生产状态为已停产。目前B070EAN01.6在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年06月30日对此型号首次建立参数，并于2018年04月16日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它肖像模式，白光LED背光等特征，此型号推荐使用于平板电脑。
|
