像素布局
RGB垂直条状
显示区域 697.685(H)×392.256(V) mm外观尺寸 760(H)×450(V)×49(D) mm
面板重量 7.00Kgs (Typ.)表面处理 雾面
面板亮度 450 cd/m² (Typ.)对比度 850:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 IPS Pro，常黑显示，透射式
视角方向 全视角反应时间 8/6 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 76% NTSC触摸屏 无触摸
-
功率消耗
-
光源类型 16 pcs EEFL, 含逆变器
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
IPS Alpha液晶模组AX080D002F规格书

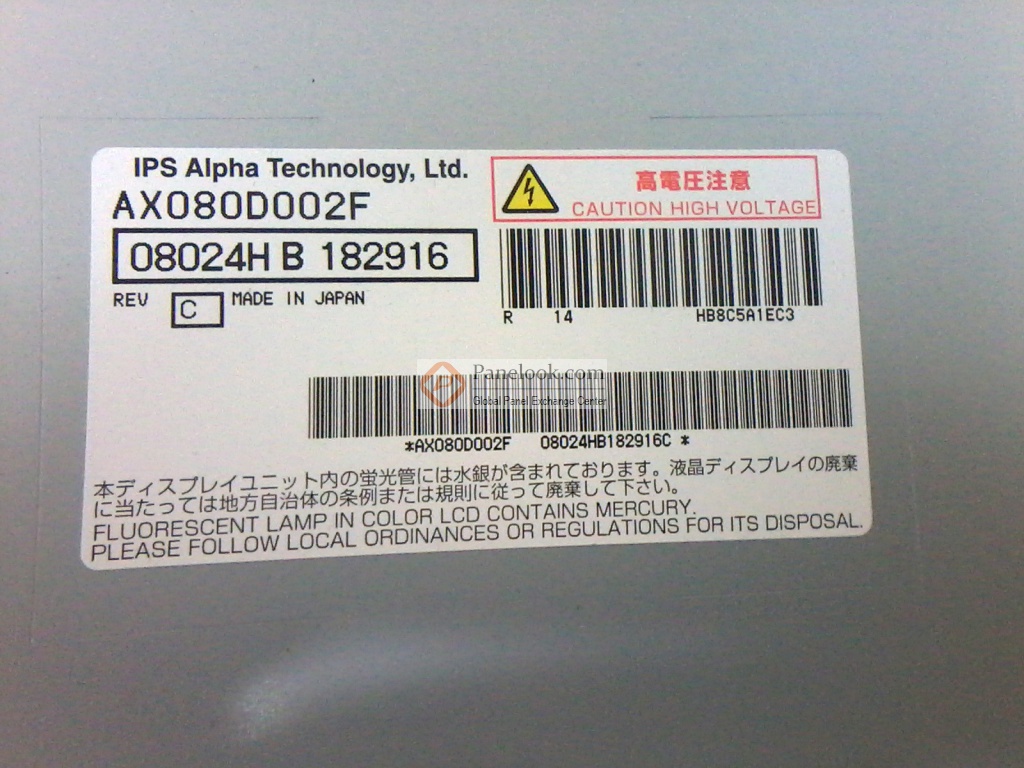

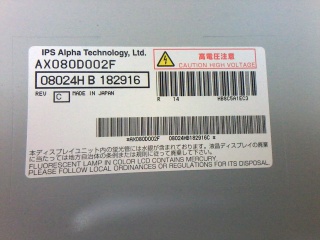

IPS Alpha液晶模组AX080D002F图片
IPS Alpha液晶模组AX080D002F综述
AX080D002F是IPS Alpha (IPS Alpha)推出的一款32.0吋a-Si TFT-LCD液晶模组产品，它装配有EEFL背光，含逆变器背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: sRGB，含逆变器，表面雾面。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2007年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年05月23日对此型号首次建立参数，并于2026年01月12日对参数进行了最后更新。根据IPS Alpha (IPS Alpha)于2007年6月29日发布的版本号为Ver.1的产品规格书，AX080D002F显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为697.685(宽)×392.256(高) mm，外观尺寸为760(宽)×450(高)×49(厚) mm，可视尺寸为704.7(宽)×399.3(高) mm，表面处理为雾面，产品净重7.00Kgs (Typ.)。背光方面此产品采用了16 pcs EEFL发光的直下式光源，含逆变器。AX080D002F采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AX080D002F的最新的生产状态信息和技术信息，屏库®建议您咨询IPS Alpha (IPS Alpha)。
|
