| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 京东方 (BOE) |
| 10.3英寸 |
| 1920(RGB)×720, 8:3 |
| 243.648×91.368 mm (H×V) |
| - |
| 850 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Min.)(CR≥10)  |
| 16.7M, 75% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| AV103Z7M-N13-3850 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 256.748×107.128×10.5 mm (H×V×D) | |
| - | |
| 1000 : 1 (Typ.) (透射) | |
| HADS，常黑显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 9S3P WLED, 10K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (2 ch, 8-bit) , 50 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -40 ~ 85 °C 工作温度 -30 ~ 85 °C |
深圳市
嘉兴市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AV103Z7M-N13-3850规格书 | Rev.PA | English | 2.4 M | 40 | 2020-3-20 | 最新 |

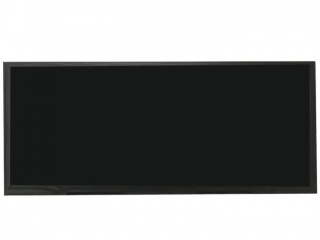

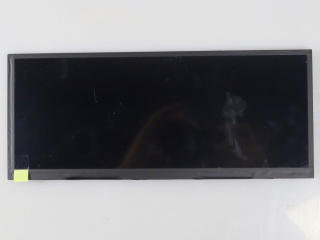

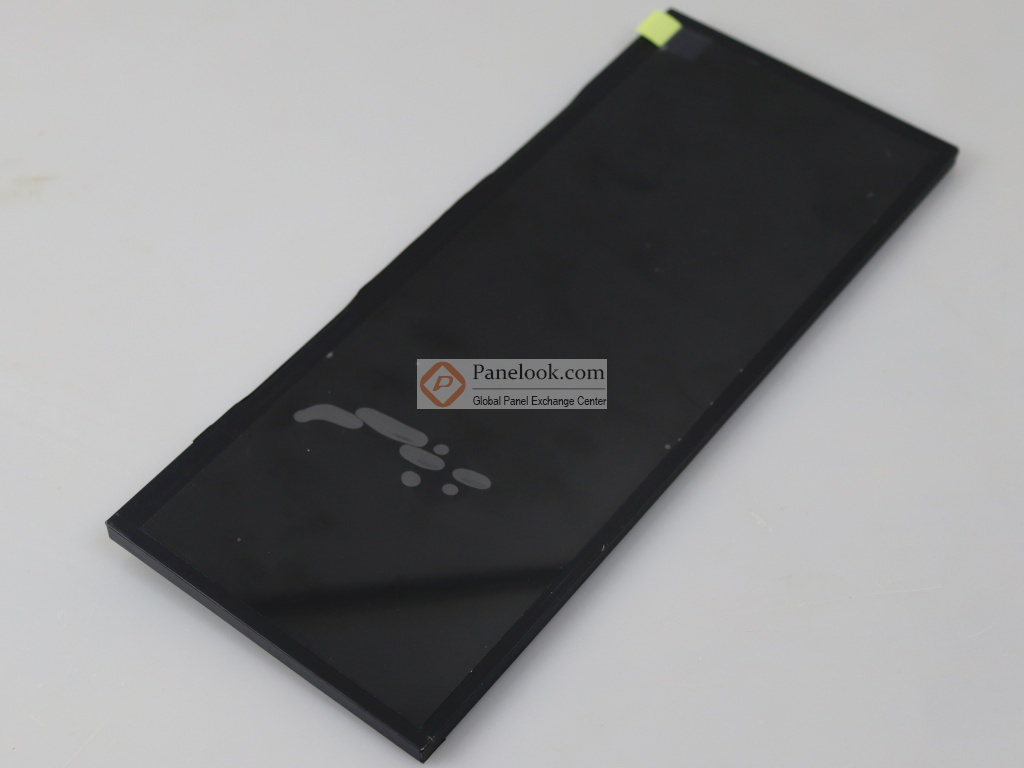

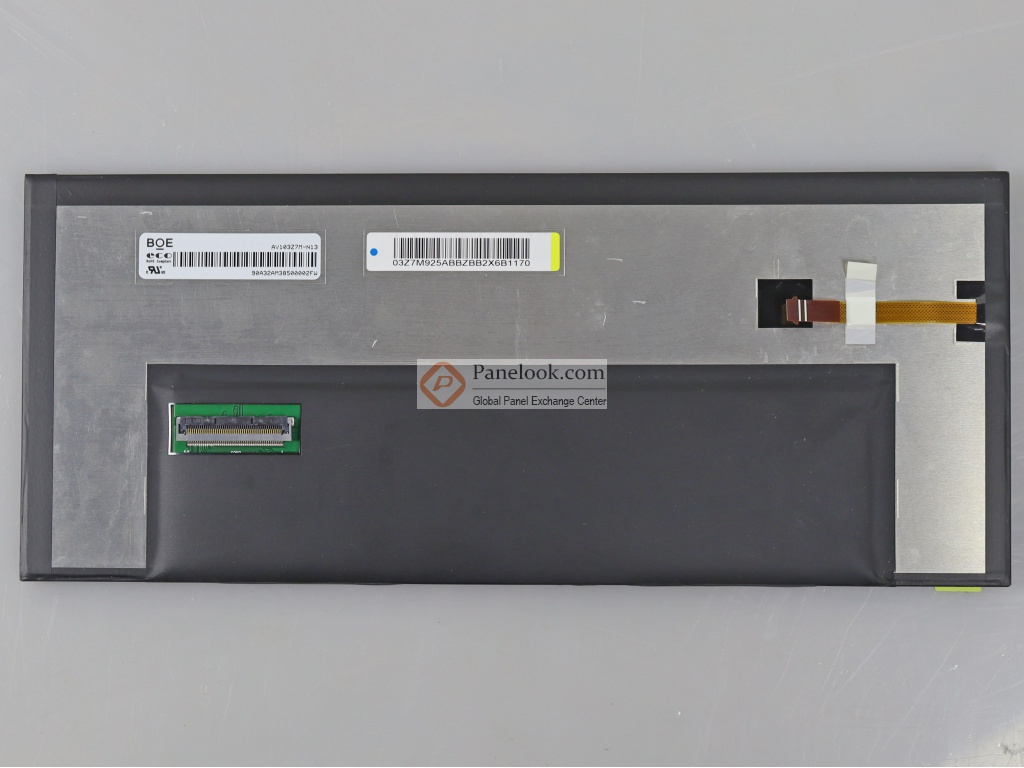

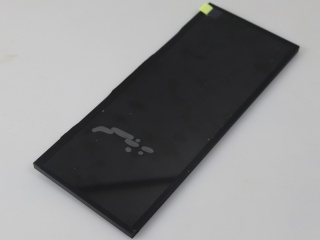

AV103Z7M-N13-3850 (别名: COG-CHSDT002-01)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京东方 (BOE)于2020年3月20日发布的版本号为Rev.PA的产品规格书，AV103Z7M-N13-3850显示分辨率为1920(RGB)×720，宽高比为8:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为243.648×91.368 (宽×高) mm，外观尺寸为256.748×107.128 (宽×高)×10.5(厚) mm。背光方面此产品采用了9S3P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。AV103Z7M-N13-3850采用了LVDS (2 ch, 8-bit)信号接口，总共50 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AV103Z7M-N13-3850液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于AV103Z7M-N13-3850的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q3量产，当前生产状态为量产中。目前AV103Z7M-N13-3850在屏库上有4条现货信息、7家供应商信息，交易氛围十分活跃。屏库于2021年03月22日对此型号首次建立参数，并于2025年05月07日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 85°C。基于它宽温，高亮度，白光LED背光，超宽屏，上/下,左/右翻转显示等特征，此型号推荐使用于车载显示。
