群创液晶模组AT102TN03 V.1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2006,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	群创 (Innolux)	型号名称	AT102TN03 V.1
屏幕尺寸	10.2英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	800(RGB)×480, WVGA, 15:9	像素布局	RGB垂直条状
显示区域	222×132.48 mm (H×V)	外观尺寸	235×145.8×6.4 mm (H×V×D)
屏幕重量	335g (Typ.)	表面处理	雾面
屏幕亮度	250 cd/m² (Typ.)	对比度	300 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	65/65/45/65 (Typ.)(CR≥10)	响应速度	15/20 (Typ.)(Tr/Td) ms
颜色数量	262K	适用于
消耗功率	2.82W (Typ.)	背光类型	3S13P WLED, 20K小时, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	TTL (1 ch, 6-bit) , FPC , 60 pins
供应电压	3.3/9.2/15/-10V (Typ.)(VCC/AVDD/VGH/VGL)
最大额定	存储温度 -30 ~ 85 °C 工作温度 -30 ~ 85 °C

群创液晶模组AT102TN03 V.1规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
AT102TN03 V.1规格书	Final Ver04	English	1.3 M	31	2007-3-5	最新	付费下载
AT102TN03 V.1规格书	Final Ver03	English	1.2 M	31	2006-9-25		付费下载
AT102TN03 V.1规格书	Final Ver02	English	1.2 M	31	2006-9-2		付费下载

群创液晶模组AT102TN03 V.1验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
10.2” TFT-LCD	VIP会员可看	VIP会员可看	A Grade	Ver.02	2008-8-27	IIS下载
10.2” TFT-LCD	VIP会员可看	VIP会员可看	A Grade	Ver.02	2008-10-9	IIS下载
10.2” TFT-LCD	VIP会员可看	VIP会员可看	A Grade	Ver.02	2006-12-26	IIS下载
10.2” TFT-LCD	VIP会员可看	VIP会员可看	A Grade	Ver.02	2006-12-20	IIS下载

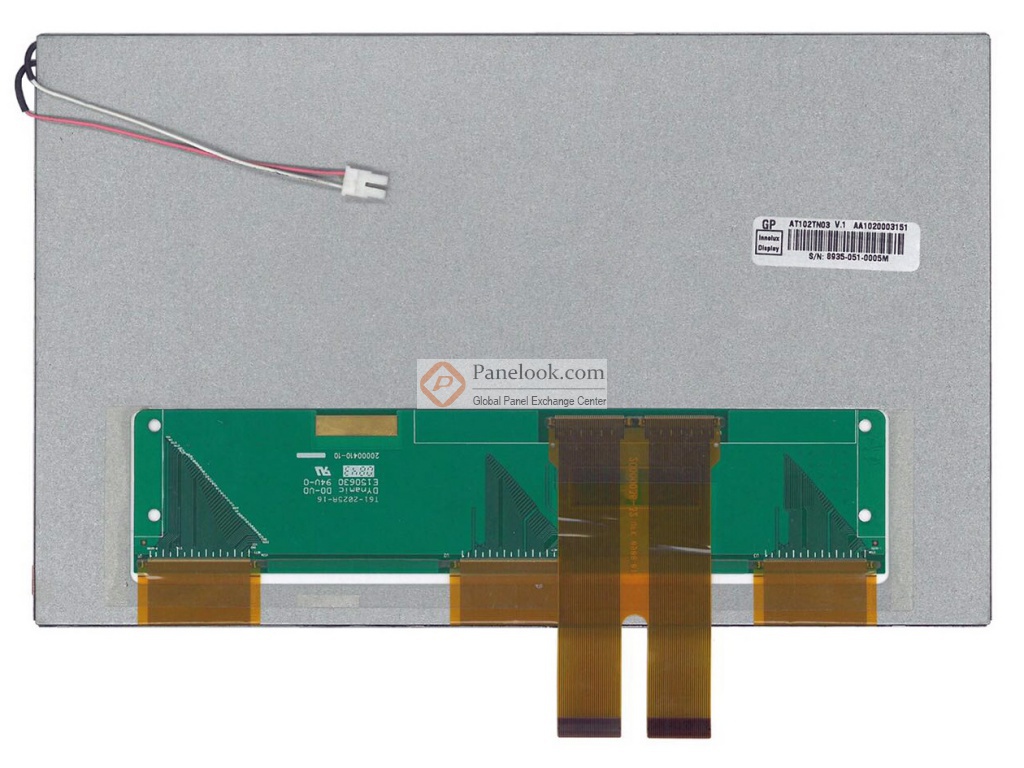

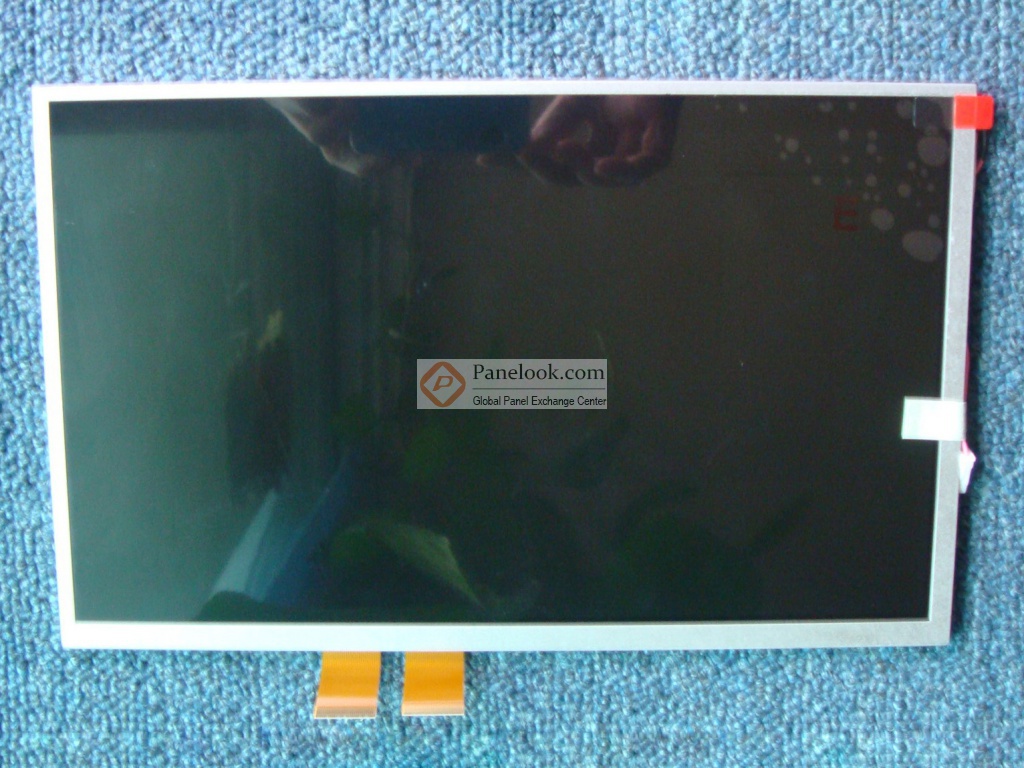

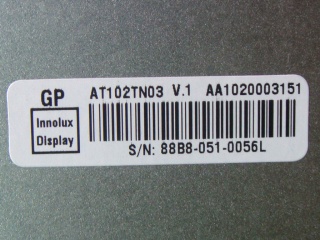

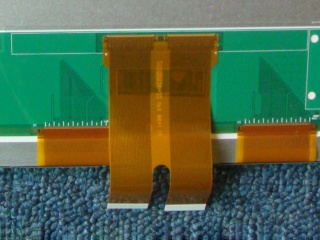

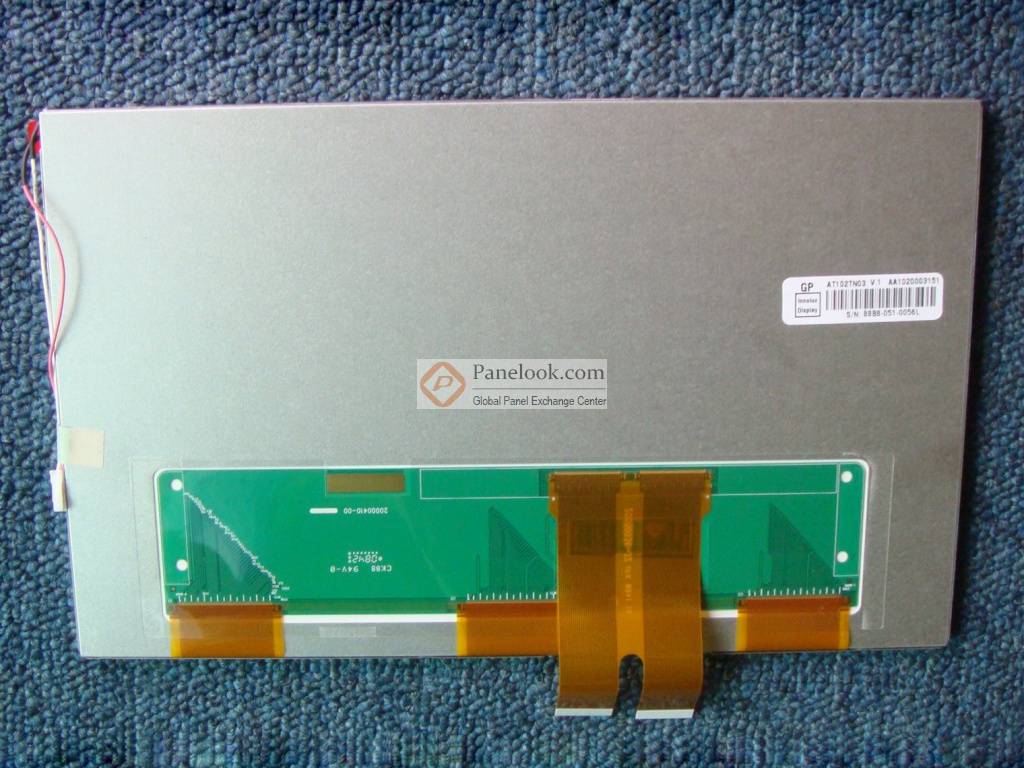

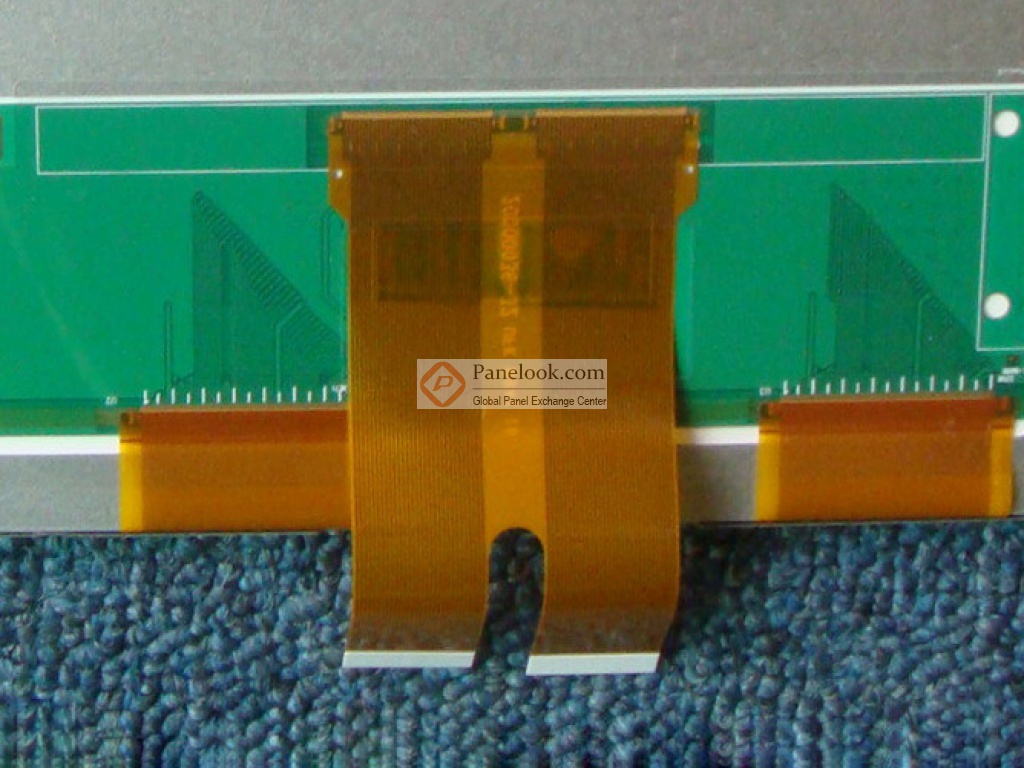

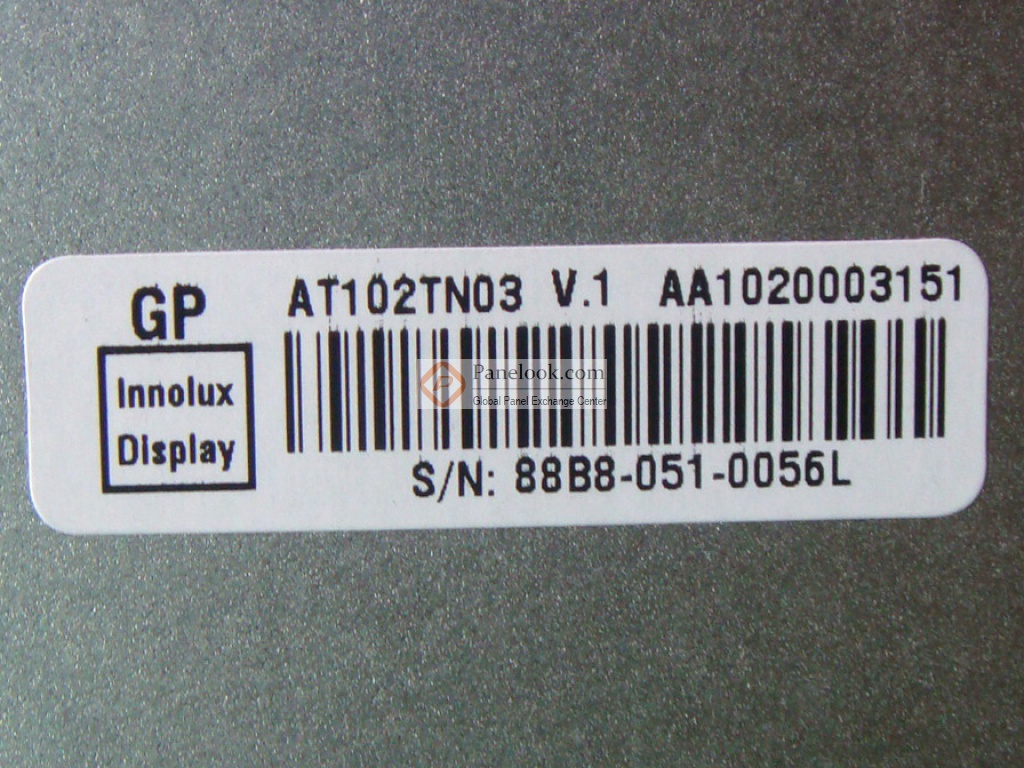

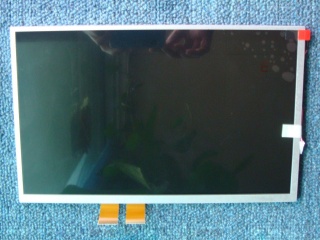

群创液晶模组AT102TN03 V.1图片

群创液晶模组AT102TN03 V.1综述

AT102TN03 V.1是群创 (Innolux)推出的一款10.2吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C。它的典型特征屏库总结为: 宽温，白光LED背光，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于数码相框，便携式DVD等产品。根据屏库掌握的情报此产品于2006年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年12月30日对此型号首次建立参数，并于2025年03月04日对参数进行了最后更新。根据群创 (Innolux)于2007年3月5日发布的版本号为Final Ver04的产品规格书，AT102TN03 V.1显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222(宽)×132.48(高) mm，外观尺寸为235(宽)×145.8(高)×6.4(厚) mm，可视尺寸为225.4(宽)×135.9(高) mm，表面处理为雾面，产品净重335g (Typ.)。背光方面此产品采用了3S13P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT102TN03 V.1采用了TTL (1 ch, 6-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9.2/15/-10V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AT102TN03 V.1的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。

比较全部

群创 AT102TN03系列型号

(共9个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
AT102TN03	群创	10.2"	液晶模组	800×480	350	300:1	WLED	TTL	0	0
AT102TN03 V.1	群创	10.2"	液晶模组	800×480	250	300:1	WLED	TTL	0	0
AT102TN03 V.3	群创	10.2"	液晶模组	800×480	300	300:1	WLED	TTL	0	0
AT102TN03 V.5	群创	10.2"	液晶模组	800×480	350	300:1	WLED	TTL	0	0
AT102TN03 V.6	群创	10.2"	液晶模组	800×480	250	300:1	WLED	TTL	0	0
AT102TN03 V.7	群创	10.2"	液晶模组	800×480	350	300:1	WLED	TTL	0	0
AT102TN03 V.8	群创	10.2"	液晶模组	800×480	350	300:1	WLED	TTL	49个	25910
AT102TN03 V.9	群创	10.2"	液晶模组	800×480	250	300:1	WLED	TTL	18个	3117
AT102TN03 V.A	群创	10.2"	液晶模组	800×480	280	300:1	WLED		0	0
