RGB垂直条状
解析度
1024(RGB)×600, WSVGA, 16:9
- 面板重量
- 300g (Max.)
- 表面处理
- 雾面 (Haze 25%)
- 显示亮度
- 500 cd/m² (Typ.)
- 对比度
- 600:1 (Typ.) (透射)
- 推荐视向
- -
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 80/80/60/70 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K/16.7M, 50% NTSC
- 应用产品
-
- 功率消耗
- 3.6W (Max.)
- 光源类型
- 3S7P WLED, 20K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
LVDS (1 ch, 6/8-bit) , 60 pins , FPC
- 电压供应
- 3.3/9.6V (Typ.)(VDD/AVDD)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
京东方液晶模组AT101WSM-NW0-3800(3900)规格书
京东方液晶模组AT101WSM-NW0-3800(3900)验货标准(IIS)

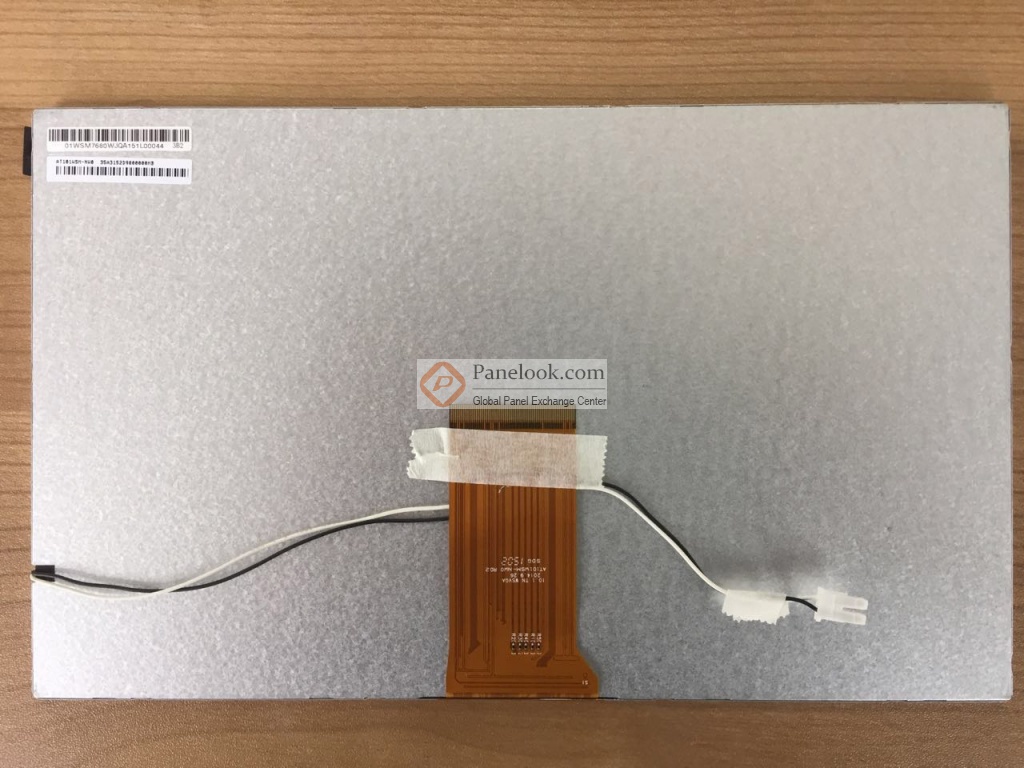

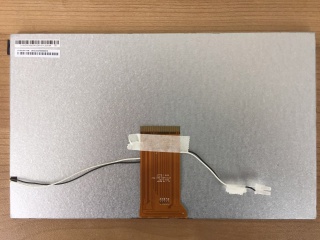

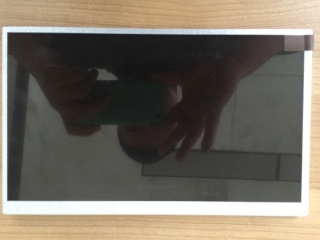

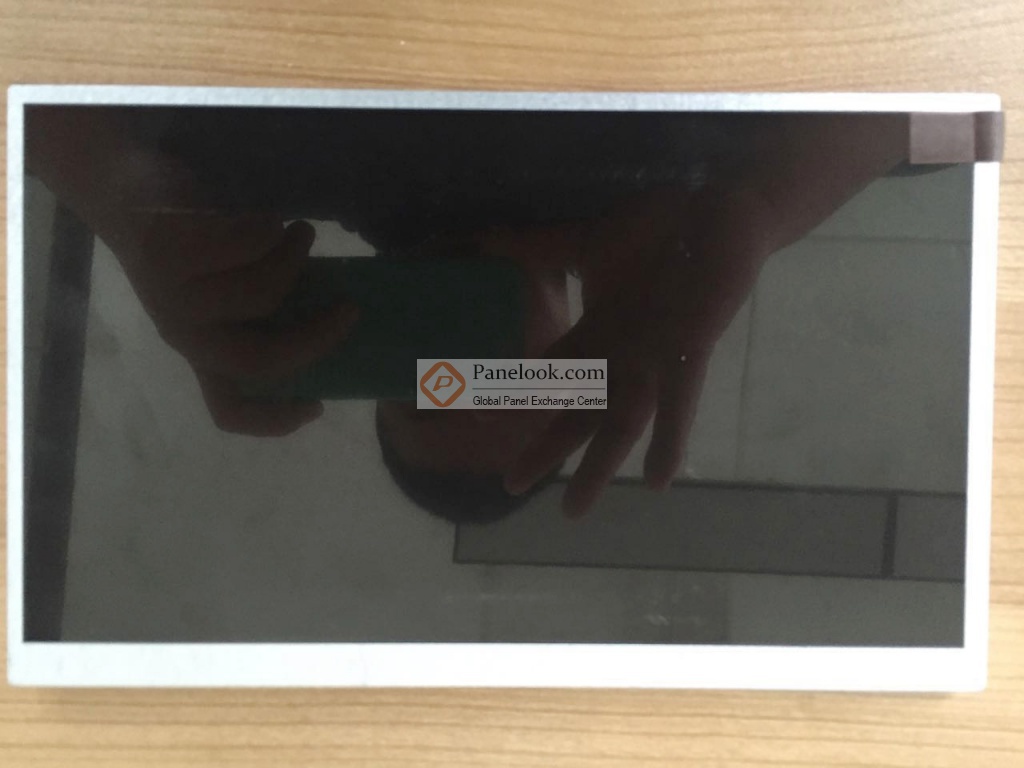

京东方液晶模组AT101WSM-NW0-3800(3900)图片
京东方液晶模组AT101WSM-NW0-3800(3900)概况
京东方 (BOE) 推出的AT101WSM-NW0-3800(3900)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于车载显示。根据屏库掌握的情报此产品于2015年Q2量产，当前生产状态为已停产。目前AT101WSM-NW0-3800(3900)在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年03月10日对此型号首次建立参数，并于2025年06月27日对参数进行了最后更新。根据京东方 (BOE)于2015年2月28日发布的版本号为Rev.P0的产品规格书，AT101WSM-NW0-3800(3900)显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.92×128.48 (宽×高) mm，外观尺寸为235(宽)×143(高)×4.8(厚) mm，表面处理为雾面 (Haze 25%)，产品净重300g (Max.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT101WSM-NW0-3800(3900)采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9.6V (Typ.)(VDD/AVDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT101WSM-NW0-3800(3900)液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于AT101WSM-NW0-3800(3900)的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
