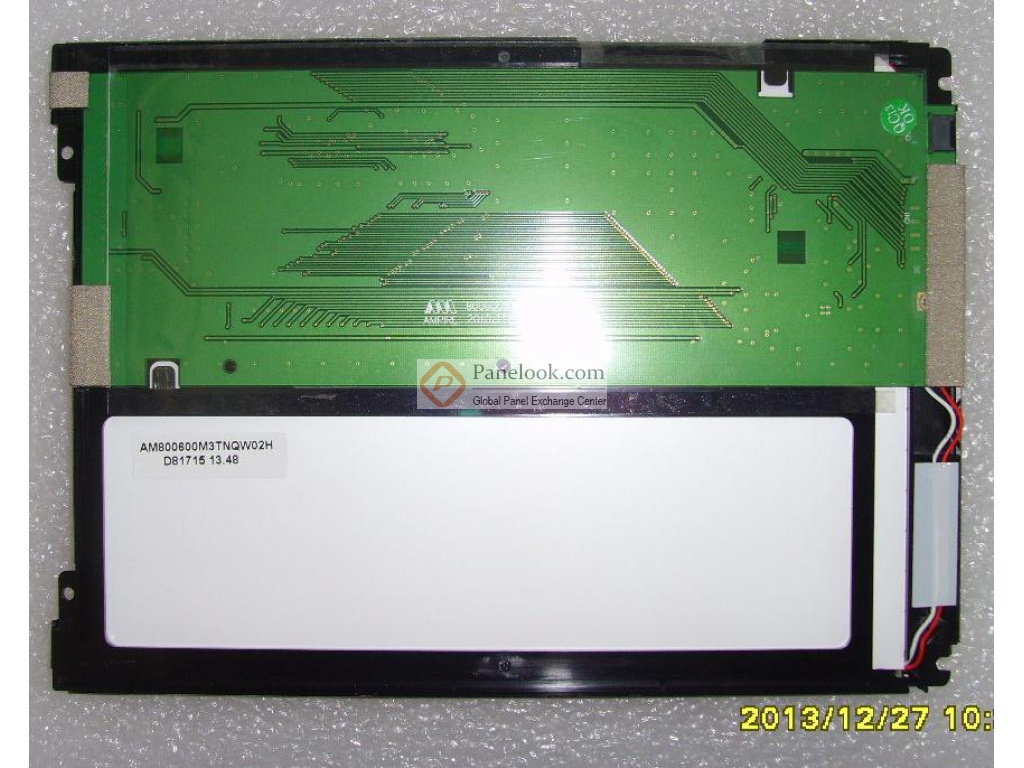

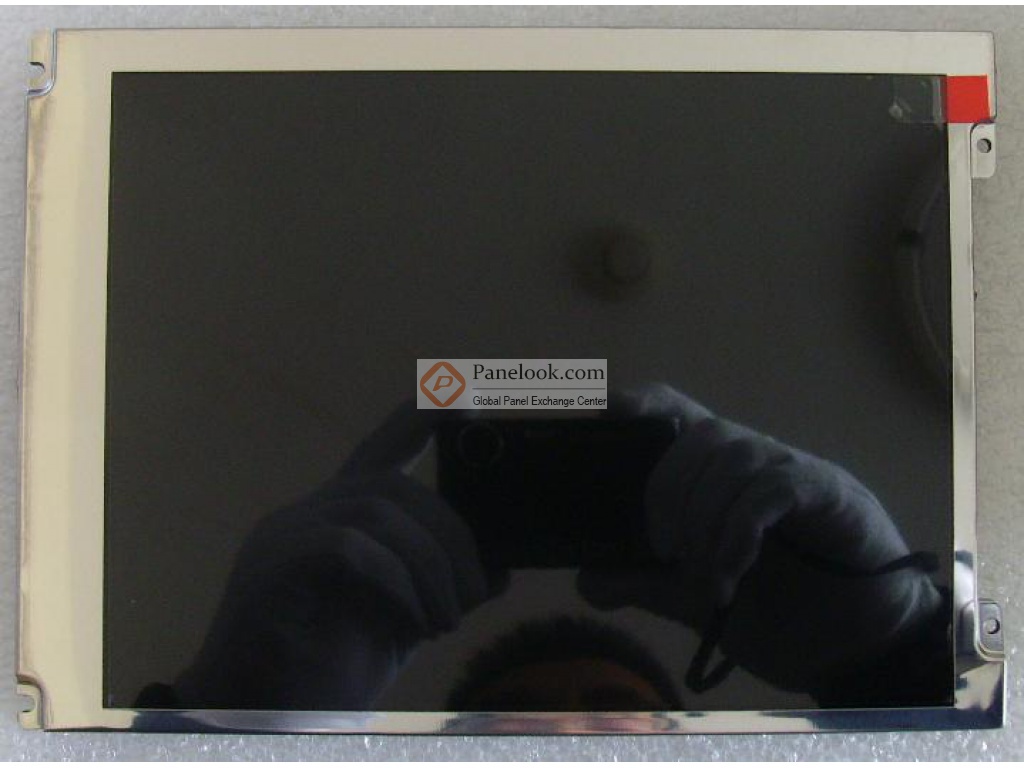

AM-800600M3TNQW-02H (别名: AM800600M3TNQW02H)是晶采 (AMPIRE)推出的一款8.4吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2017年06月22日对此型号首次建立参数，并于2025年05月26日对参数进行了最后更新。根据晶采 (AMPIRE)于2011年6月29日发布的版本号为20110629的产品规格书，AM-800600M3TNQW-02H显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4(宽)×127.8(高) mm，外观尺寸为203(宽)×145.5(高)×10.4(厚) mm，可视尺寸为174.15(宽)×131.2(高) mm，产品净重280g。背光方面此产品采用了12S4P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。AM-800600M3TNQW-02H采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AM-800600M3TNQW-02H的最新的生产状态信息和技术信息，屏库®建议您咨询晶采 (AMPIRE)。
