晶采液晶模组AM-800600M1TMQW-00H概况-全球液晶屏交易中心-屏库

人气指数：9745 2025-05-23 06:02

晶采液晶模组AM-800600M1TMQW-00H主要参数

现货数量
暂无
长期卖家
2个
求购数量
暂无
生产状态
量产中

客户发样
2010,Q1
开始量产
2010,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
晶采 (AMPIRE)
面板型号
AM-800600M1TMQW-00H

面板尺寸
8.4英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
800(RGB)×600, SVGA, 4:3
像素布局
RGB垂直条状

显示区域
170.4(H)×127.8(V) mm
外观尺寸
203(H)×145.5(V)×10.9(D) mm

面板重量
TBD
表面处理
-

面板亮度
350 cd/m² (Typ.)
对比度
600:1 (Typ.) (TM)

可视角度
75/75/60/70 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
-
反应时间
8 (Typ.)(Tr+Td) ms

显示颜色
16.2M
触摸屏
无触摸

功率消耗
-
光源类型
12S4P WLED, 50K小时, 含LED驱动

工作频率
60Hz
面板应用

信号接口
LVDS (1 ch, 8-bit) , 20 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

共2个供应商>>

晶采液晶模组AM-800600M1TMQW-00H VIP供应商

深圳市安华晶科电子有限公司

第12年

AM-800600M1TMQW-00H 长期供应贸易

深圳市

晶采液晶模组AM-800600M1TMQW-00H规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AM-800600M1TMQW-00H规格书	20100526	English	1.3 M	25	2010-5-26	最新	付费下载
	AM-800600M1TMQW-00H规格书	20100222	English	1.4 M	25	2010-2-22		付费下载

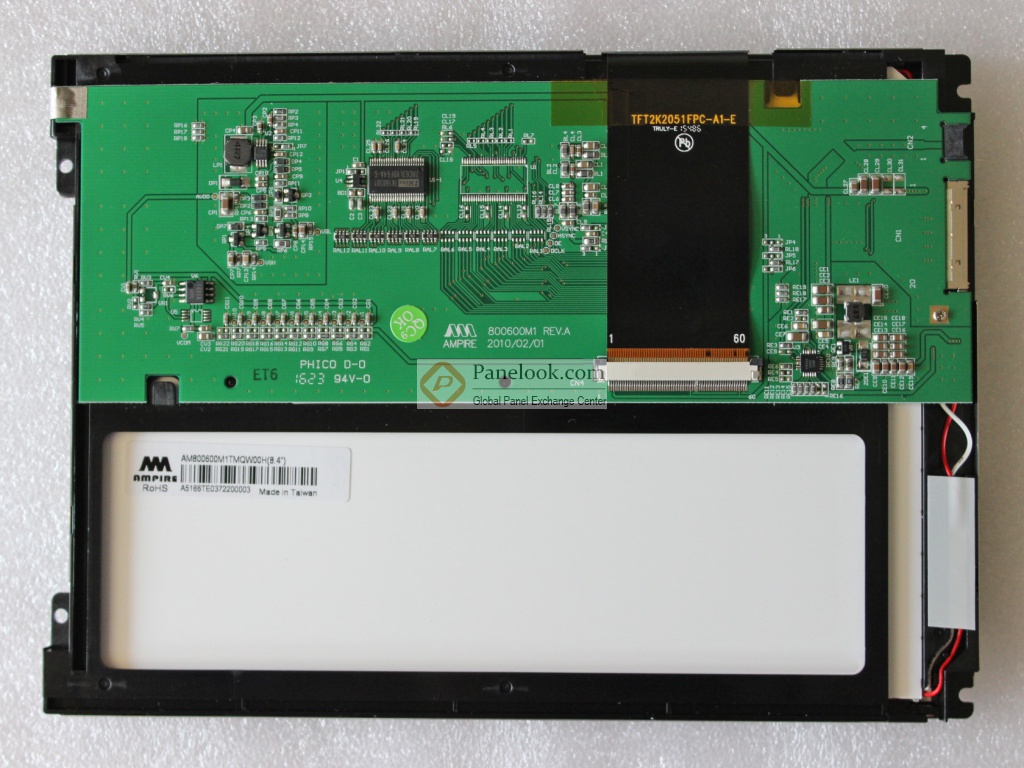

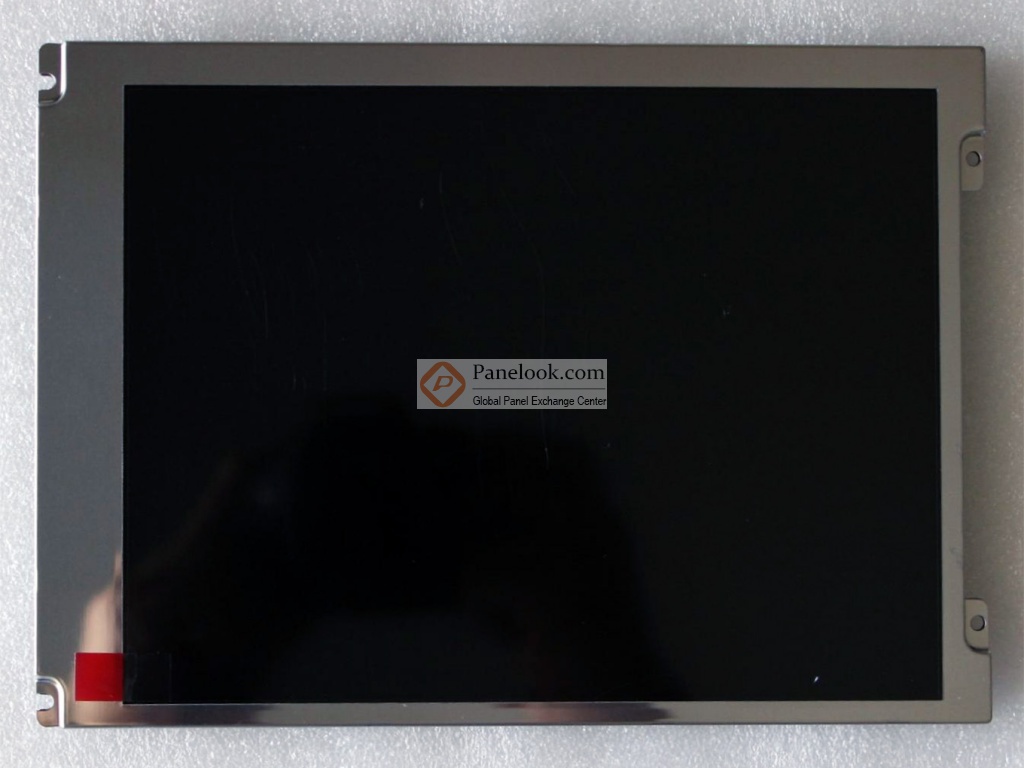

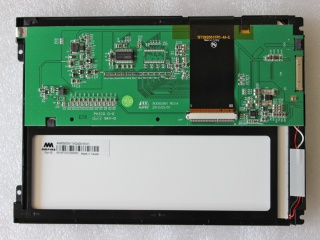

晶采液晶模组AM-800600M1TMQW-00H图片

晶采液晶模组AM-800600M1TMQW-00H综述

AM-800600M1TMQW-00H (别名: AM800600M1TMQW00H)是晶采光电科技股份有限公司 (晶采，AMPIRE) 推出的一款采用a-Si TFT-LCD技术的8.4英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据晶采 (AMPIRE)于2010年5月26日发布的版本号为20100526的产品规格书，AM-800600M1TMQW-00H显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4×127.8 (宽×高) mm，可视尺寸为174.15×131.2 (宽×高) mm，外观尺寸为203×145.5 (宽×高)×10.9(厚) mm，产品净重TBD。背光方面此产品采用了12S4P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。AM-800600M1TMQW-00H采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AM-800600M1TMQW-00H液晶模组，屏库®建议您向晶采 (AMPIRE)或其代理商了解关于AM-800600M1TMQW-00H的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为量产中。目前AM-800600M1TMQW-00H在屏库上有0条现货信息、2家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2025年05月23日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示等特征，此型号推荐使用于工业。
