晶采液晶模组AM-1024768R2TNQW-00H概况-全球液晶屏交易中心-屏库

人气指数：8931 2025-05-26 01:47

晶采液晶模组AM-1024768R2TNQW-00H主要参数

现货数量
12片
长期卖家
5个
求购数量
暂无
生产状态
量产中

客户发样
2014,Q2
开始量产
2014,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
晶采 (AMPIRE)
型号
AM-1024768R2TNQW-00H

对角尺寸
12.1英寸
类型
a-Si TFT-LCD, 液晶模组

显示区域
245.76(W)×184.32(H) mm
外观尺寸
279(W)×209(H)×9(D) mm

像素排列
RGB垂直条状
解析度
1024(RGB)×768, XGA, 4:3

面板重量
-
表面处理
雾面，Hard coating (3H)

显示亮度
1000 cd/m² (Typ.)
对比度
800:1 (Typ.) (透射)

推荐视向
-
响应时间
16 (Typ.)(Tr+Td) ms

可视角度
80/80/80/80 (Typ.)(CR≥10)
显示模式
TN，常白显示，透射式

支持颜色
262K/16.7M
触摸技术
无触摸

功率消耗
-
光源类型
10S5P WLED, 无驱动

刷新率
60Hz
应用产品

接口类型
20 pins LVDS (1 ch, 6/8-bit) , 端子

电压供应
3.3V (Typ.)

应用环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

共1条现货>>

晶采液晶模组AM-1024768R2TNQW-00H VIP卖家现货

嘉兴芯辉进出口有限公司

第4年

共5个供应商>>

晶采液晶模组AM-1024768R2TNQW-00H VIP供应商

TSS Service Center Co., Limited

第14年

AM-1024768R2TNQW-00H 长期供应贸易

中国香港

卓悦彩晶有限公司(深圳市德力信科技有限公司)

第13年

AM-1024768R2TNQW-00H 长期供应贸易

深圳市

深圳叡显电子有限公司

第9年

AM-1024768R2TNQW-00H 长期供应代理经销

深圳市

福泰兴实业有限公司

第8年

AM-1024768R2TNQW-00H 长期供应代理经销

深圳市

晶采液晶模组AM-1024768R2TNQW-00H规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AM-1024768R2TNQW-00H规格书	20140422	English	804.1 K	21	2014-4-22	最新	会员下载

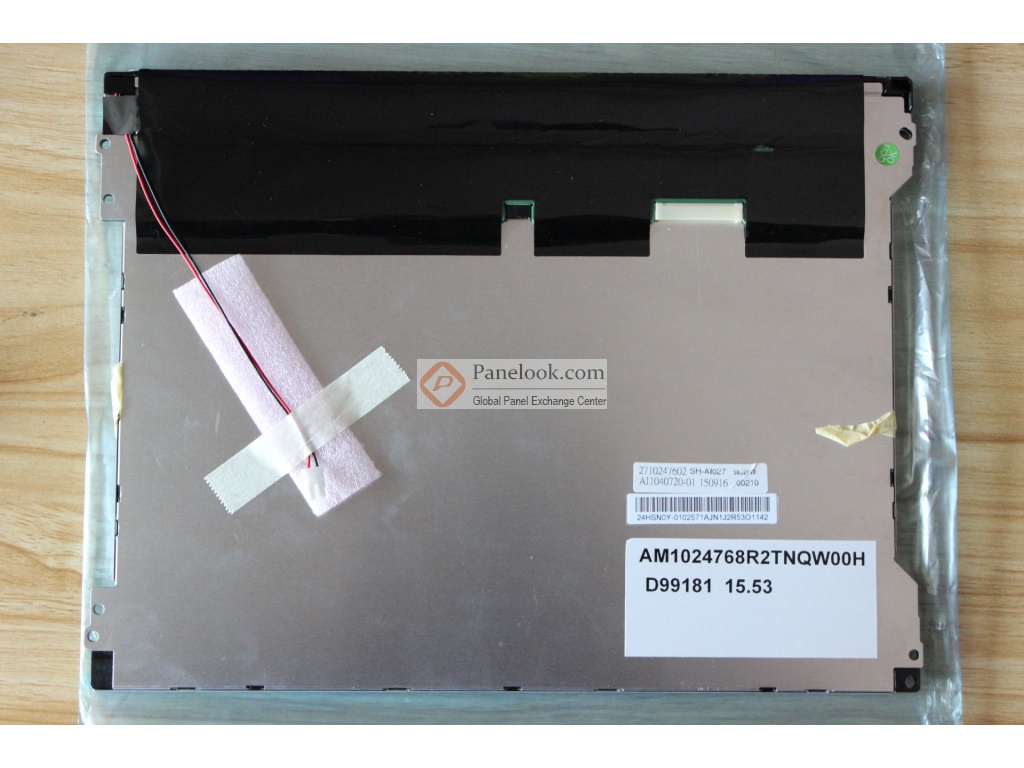

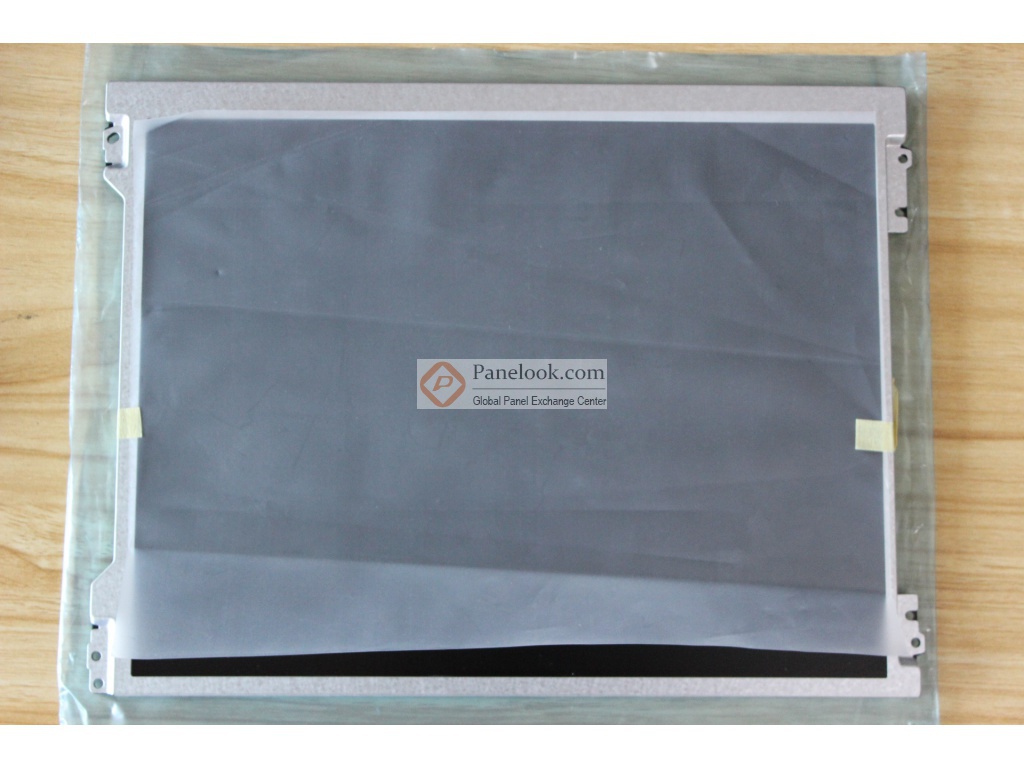

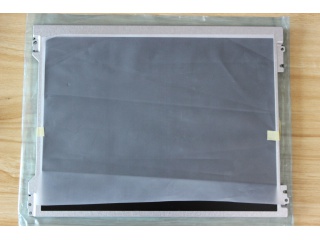

晶采液晶模组AM-1024768R2TNQW-00H图片

晶采液晶模组AM-1024768R2TNQW-00H概况

AM-1024768R2TNQW-00H (别名: AM1024768R2TNQW00H)是晶采光电科技股份有限公司 (晶采，AMPIRE) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据晶采 (AMPIRE)于2014年4月22日发布的版本号为20140422的产品规格书，AM-1024768R2TNQW-00H显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为250.8×189.4 (宽×高) mm，外观尺寸为279×209 (宽×高)×9(厚) mm，表面处理为雾面，Hard coating (3H)。背光方面此产品采用了10S5P WLED发光的侧入式光源，不含背光驱动。AM-1024768R2TNQW-00H采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AM-1024768R2TNQW-00H液晶模组，屏库®建议您向晶采 (AMPIRE)或其代理商了解关于AM-1024768R2TNQW-00H的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q3量产，当前生产状态为量产中。目前AM-1024768R2TNQW-00H在屏库上有1条现货信息、5家供应商信息，交易氛围活跃。屏库于2016年06月20日对此型号首次建立参数，并于2025年05月26日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它超高亮度，白光LED背光，180度翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业，户外高亮。
