晶采液晶模组AG-320240A4STQW-Q7H(N)概况-全球液晶屏交易中心-屏库

人气指数：9481 2025-05-23 06:16

晶采液晶模组AG-320240A4STQW-Q7H(N)主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2007,Q2
开始量产
2007,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
晶采 (AMPIRE)
面板型号
AG-320240A4STQW-Q7H(N)

面板尺寸
5.7英寸
面板类型
STN-LCD, 液晶模组

像素数量
320×240, QVGA, 4:3
像素布局
矩形

显示区域
115.185(H)×86.385(V) mm
外观尺寸
167(H)×109(V)×14.5(D) mm

面板重量
-
表面处理
-

面板亮度
45 cd/m² (Typ.)
对比度
6:1 (Typ.) (TM)

可视角度
35/35/40/35 (Typ.)(CR≥10)
工作模式
STN，透射式

视角方向
6 o'clock
反应时间
120/140 (Typ.)(Tr/Td) ms

显示颜色
单色
触摸屏
无触摸

功率消耗
-
光源类型
1S6P WLED, 无驱动

工作频率
70Hz
面板应用

信号接口
Parallel Data (1ch, 4-bit) , 14 pins , FPC

驱屏电压
5.0V (Typ.)

工作环境
工作温度 -15 ~ 70 °C, 存储温度 -30 ~ 80 °C

晶采液晶模组AG-320240A4STQW-Q7H(N)规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AG-320240A4STQW-Q7H(N)规格书	20070427	English	486.7 K	15	2007-4-27	最新	付费下载

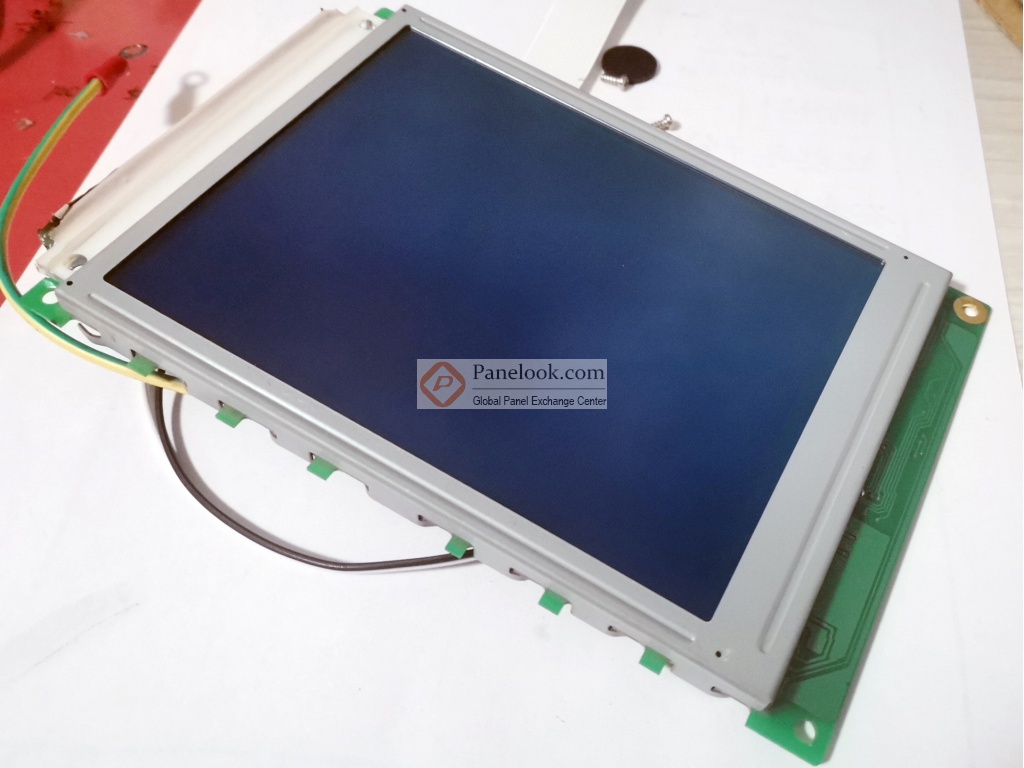

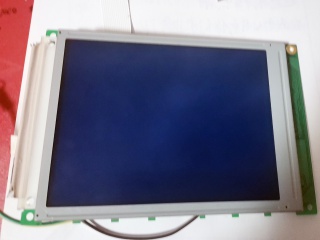

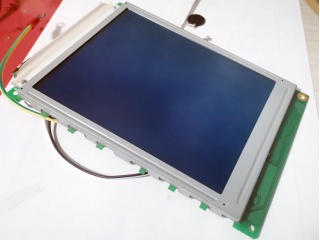

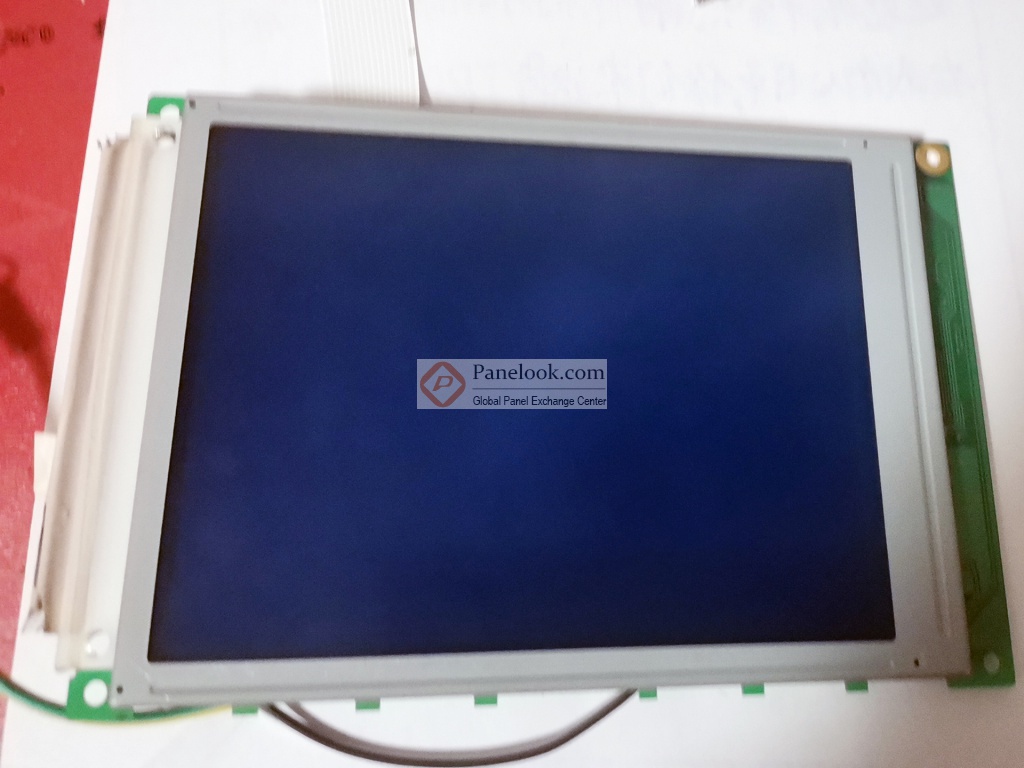

晶采液晶模组AG-320240A4STQW-Q7H(N)图片

晶采液晶模组AG-320240A4STQW-Q7H(N)摘要

晶采 (AMPIRE) 推出的AG-320240A4STQW-Q7H(N) (别名: AG320240A4STQWQ7H(N))是一款采用STN-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光。它的工作温度为 -15 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业。根据屏库掌握的情报此产品于2007年Q2量产，当前生产状态为已停产。目前AG-320240A4STQW-Q7H(N)在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年01月10日对此型号首次建立参数，并于2025年05月23日对参数进行了最后更新。根据晶采 (AMPIRE)于2007年4月27日发布的版本号为20070427的产品规格书，AG-320240A4STQW-Q7H(N)显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.185×86.385 (宽×高) mm，可视尺寸为122.0×92.0 (宽×高) mm，外观尺寸为167(宽)×109(高)×14.5(厚) mm。背光方面此产品采用了1S6P WLED发光的侧入式光源，不含背光驱动。AG-320240A4STQW-Q7H(N)采用了Parallel Data (1ch, 4-bit)信号接口，总共14 pins，采用FPC连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为70Hz。如果开发新产品想采用AG-320240A4STQW-Q7H(N)液晶模组，屏库®建议您向晶采 (AMPIRE)或其代理商了解关于AG-320240A4STQW-Q7H(N)的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
