像素排列
RGB垂直条状
解析度 1366(RGB)×768, WXGA, 16:9
面板重量 830g (Typ.)表面处理 雾面，Hard coating (3H)
显示亮度 450 cd/m² (Typ.)对比度
600:1 (Typ.) (透射)
推荐视向 6 o'clock响应时间 3/7 (Typ.)(Tr/Td) ms
可视角度 80/80/75/75 (Typ.)(CR≥10)  显示模式 TN，常白显示，透射式
支持颜色 16.7M, 60% NTSC触摸技术 无触摸
功率消耗 12.4W (Typ.) 光源类型 WLED, 50K小时, 含LED驱动
刷新率 60Hz应用产品
- 接口类型
-
20 pins LVDS (1 ch, 8-bit) , 端子
- 应用环境
- 工作温度 0 ~ 60 °C, 存储温度 -20 ~ 60 °C
AC156GA01 长期供应 贸易
 深圳市
AC156GA01 长期供应 贸易
上海市
三菱液晶模组AC156GA01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
AC156GA01规格书 |
20141128 |
English |
829.3 K |
22 |
2014-11-28 |
最新 |
|

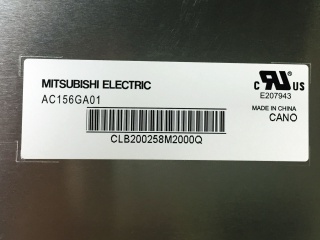

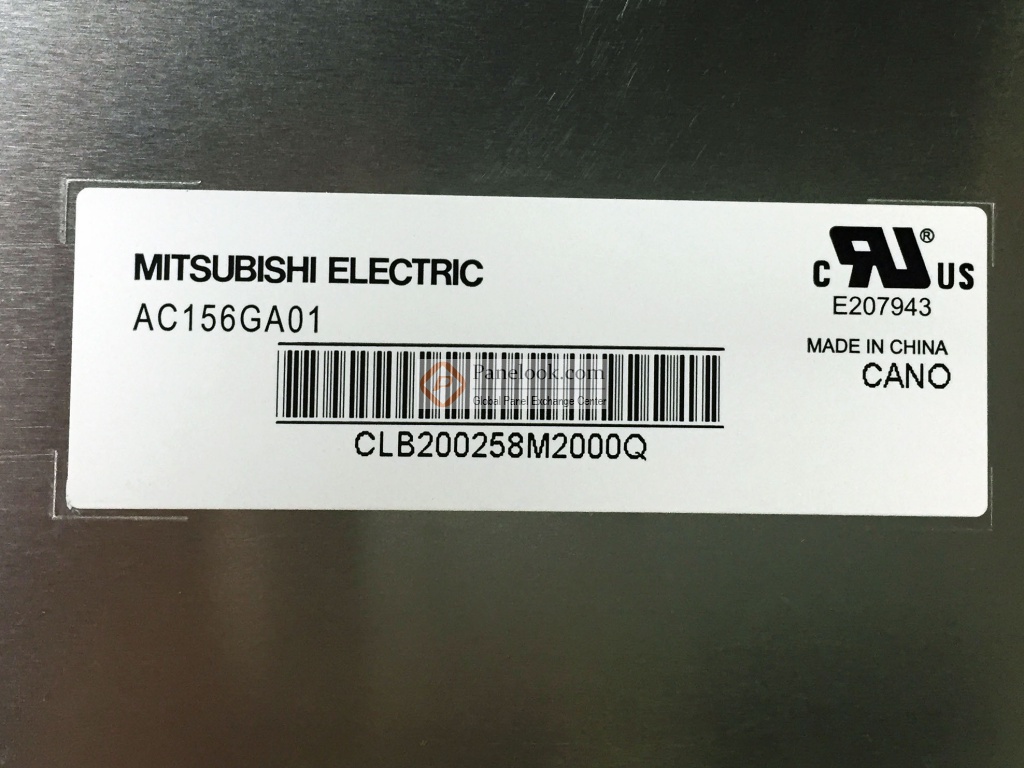

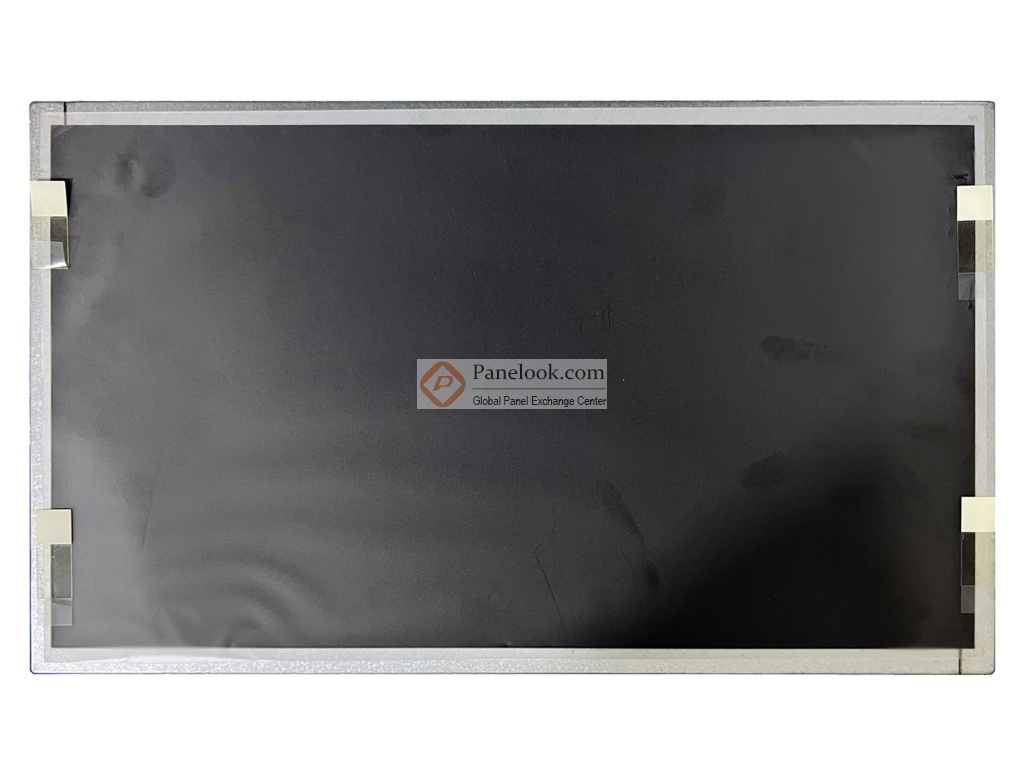

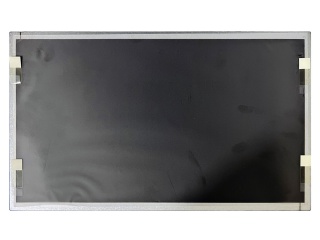

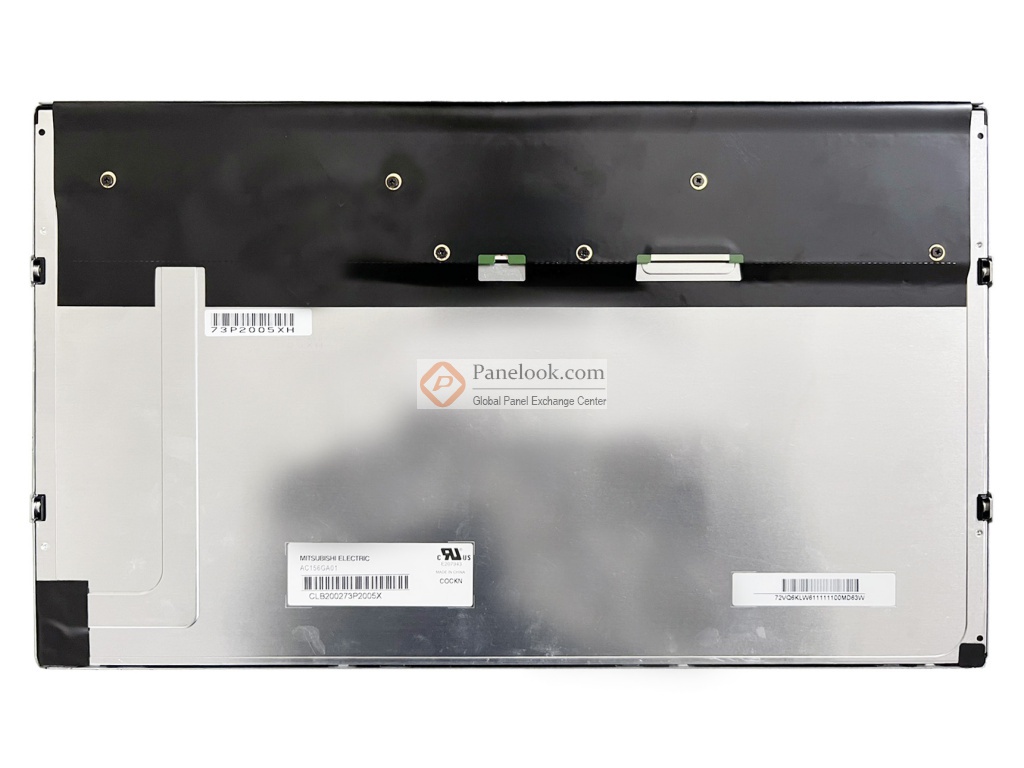

三菱液晶模组AC156GA01概况
三菱 (Mitsubishi) 推出的AC156GA01是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面， without NCM, For Volume Projects。它的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。此型号适合应用于工业。于2022年Q2停产，当前生产状态为已停产。目前AC156GA01在屏库上有5条现货信息、2家供应商信息，交易氛围活跃。屏库于2015年05月12日对此型号首次建立参数，并于2024年04月17日对参数进行了最后更新。根据三菱 (Mitsubishi)于2014年11月28日发布的版本号为20141128的产品规格书，AC156GA01显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为347.53×196.84 (宽×高) mm，外观尺寸为363.8(宽)×215.9(高)×11.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重830g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。AC156GA01采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AC156GA01液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AC156GA01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
