RGB垂直条状
解析度
1024(RGB)×768, XGA, 4:3
- 面板重量
- 1.10Kgs (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 450 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 2/10 (Typ.)(Tr/Td) ms
- 可视角度
- 80/80/70/70 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K/16.7M, 60% NTSC
- 应用产品
-
- 功率消耗
- 10W (Typ.)
- 光源类型
- WLED, 100K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
20 pins LVDS (1 ch, 6/8-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 65 °C, 存储温度 -20 ~ 65 °C
AC150XA02 长期供应 贸易
 中国台湾
AC150XA02 长期供应 贸易
深圳市
AC150XA02 长期供应 贸易
深圳市
AC150XA02 长期供应 贸易
深圳市
三菱液晶模组AC150XA02规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
AC150XA02规格书 |
20120906 |
English |
1.6 M |
38 |
2012-9-6 |
最新 |
|
|
AC150XA02规格书 |
20120313 |
English |
885.5 K |
25 |
2012-3-13 |
|
|
三菱液晶模组AC150XA02摘要

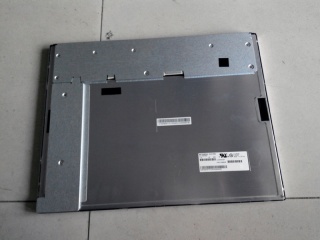

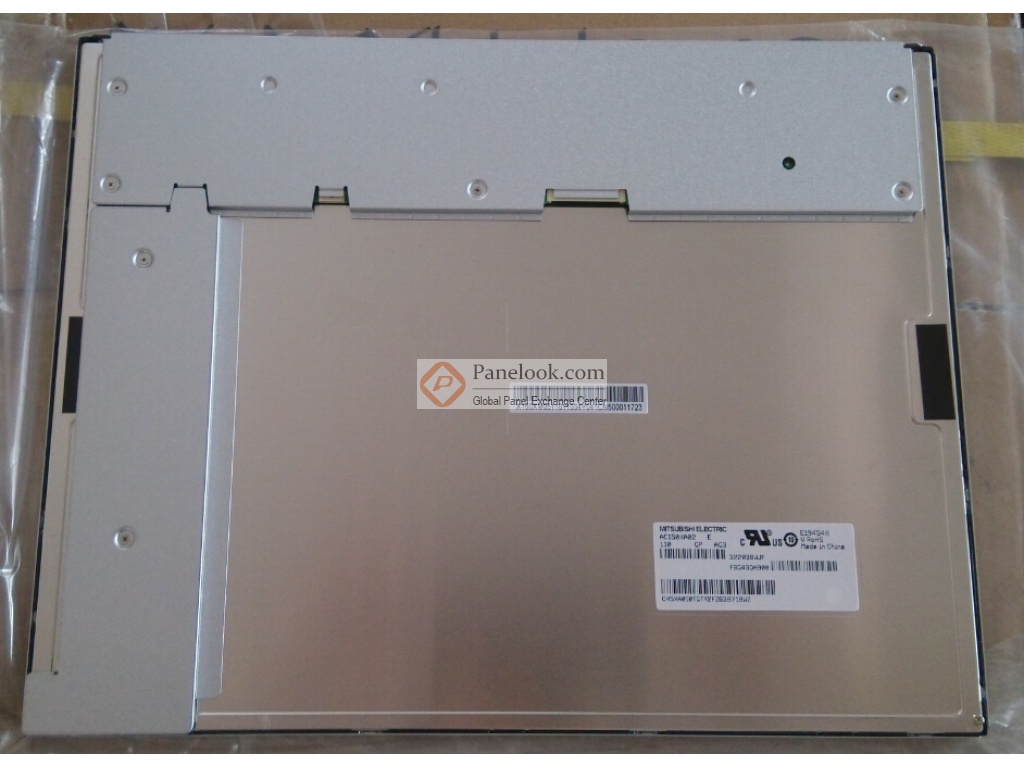

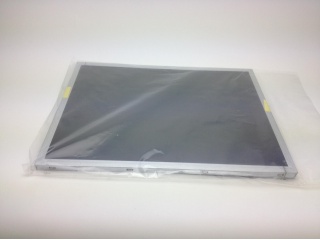

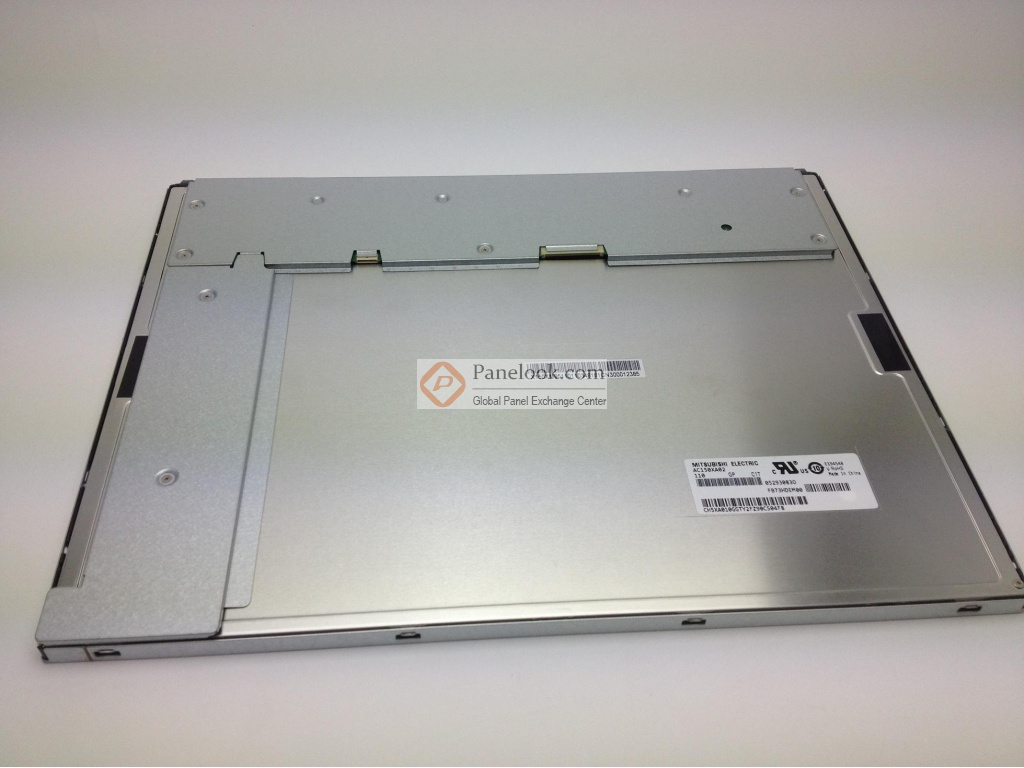

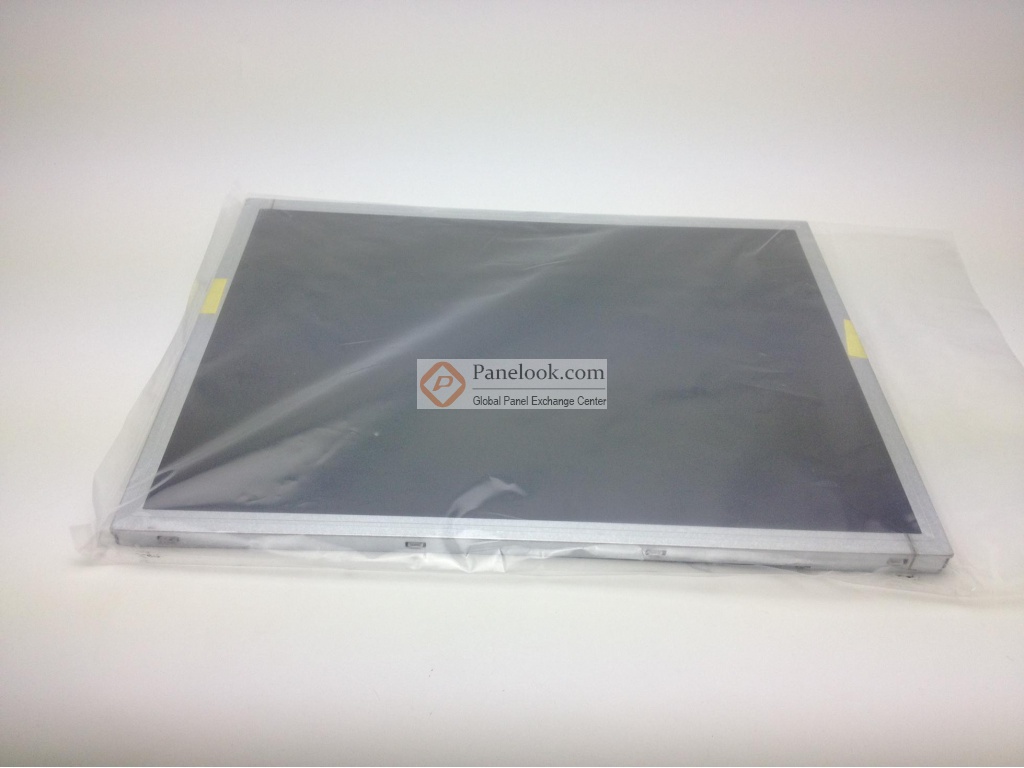

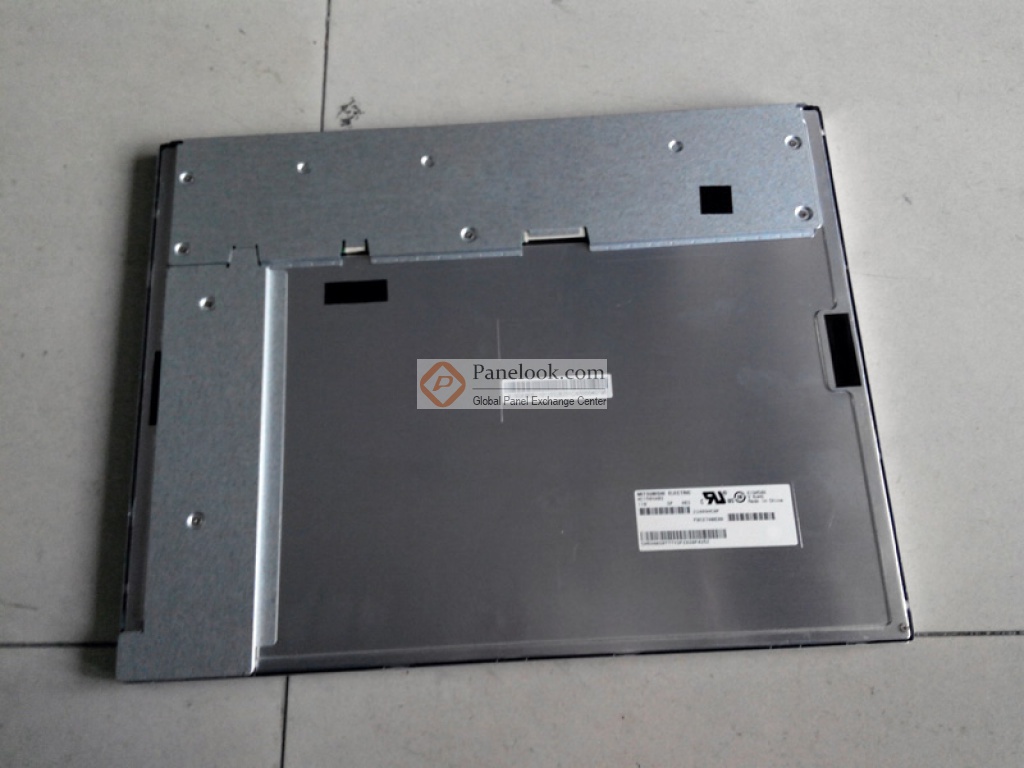

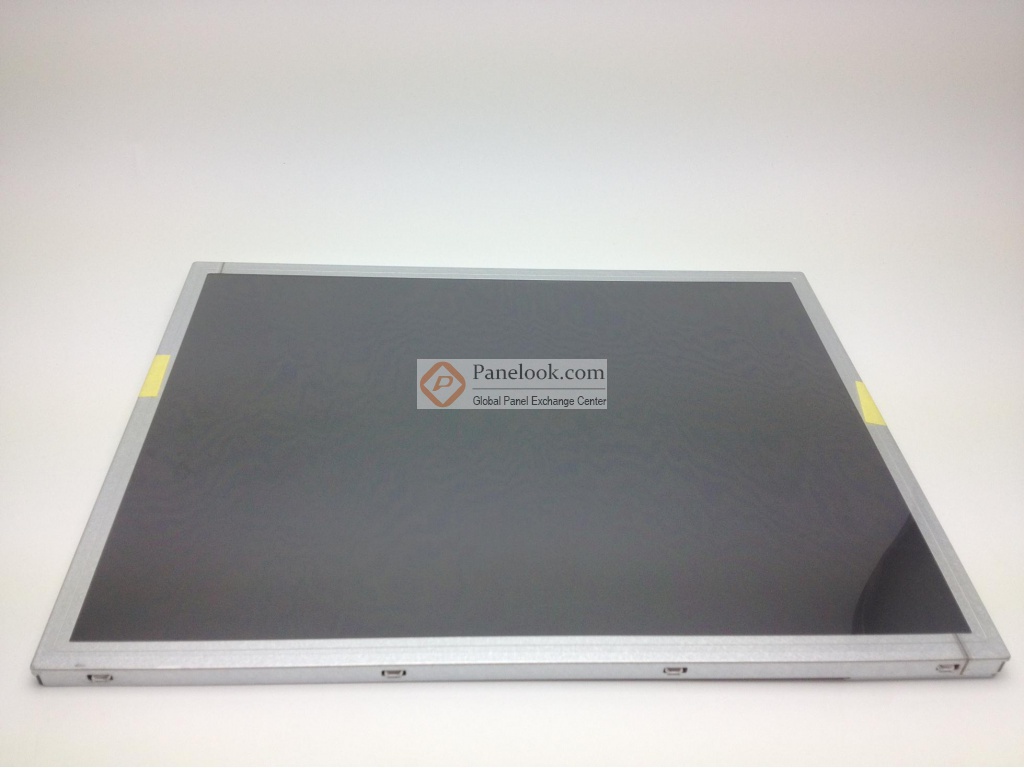

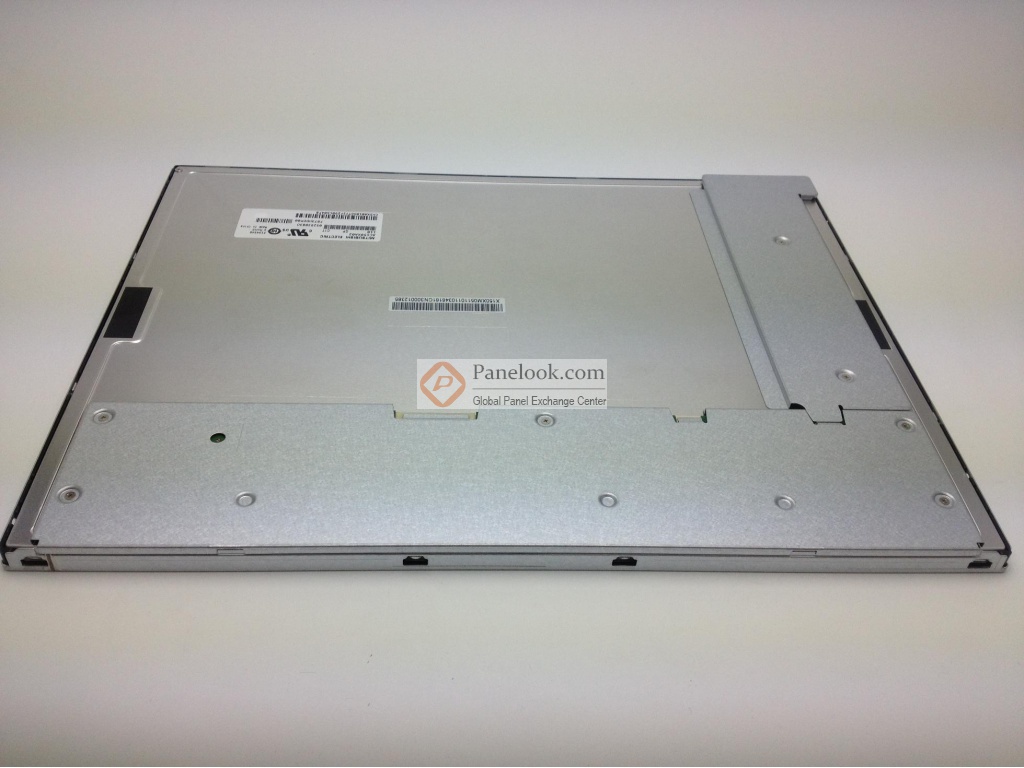

AC150XA02是三菱电机株式会社 ( 三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的 15.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据三菱 (Mitsubishi)于2012年9月6日发布的版本号为20120906的产品规格书，AC150XA02显示分辨率为 1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.128×228.096 (宽×高) mm，可视尺寸为307.4×231.3 (宽×高) mm，外观尺寸为326.5×253.5 (宽×高)×12.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.10Kgs (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动。AC150XA02采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AC150XA02液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AC150XA02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前AC150XA02在屏库上有11条现货信息、4家供应商信息，交易氛围十分活跃。屏库于2013年03月26日对此型号首次建立参数，并于2024年01月05日对参数进行了最后更新。它的工作温度为 0 ~ 65°C，存储温度为 -20 ~ 65°C，耐振动性为1.0G (9.8 m/s²)。基于它白光LED背光，寿命大于10万小时，含LED驱动器，6/8位灰阶可选，表面雾面， PSWG Compatible等特征，此型号推荐使用于 工业。
|
