矩形
- 显示区域
- 114.9(H)×85.8(V) mm
- 外观尺寸
- 125.4(H)×99.5(V)×1.08(D) mm
- 面板重量
- 22.0±2.0g
- 表面处理
- -
- 面板亮度
- -
- 对比度
- 12:1 (Typ.) (RF)
- 可视角度
- -
- 工作模式
- 反射式
- 视角方向
- -
- 反应时间
- 30000 (Typ.)(Update time)
- 显示颜色
- 7色
- 面板应用
-
- 工作频率
- -
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 无背光
- 信号接口
- 3/4-wire SPI, I²C , 25 pins , FPC
- 驱屏电压
- 3.3/20/-20/15/-15V (Typ.)(VDD/VGH/VSH/VSL)
- 工作环境
- 工作温度 -15 ~ 35 °C, 存储温度 -25 ~ 60 °C
元太电子纸AB1024-EGA规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
AB1024-EGA规格书 |
Rev1.0 |
English |
1.5 M |
21 |
2021-1-19 |
最新 |
|
元太电子纸AB1024-EGA综述

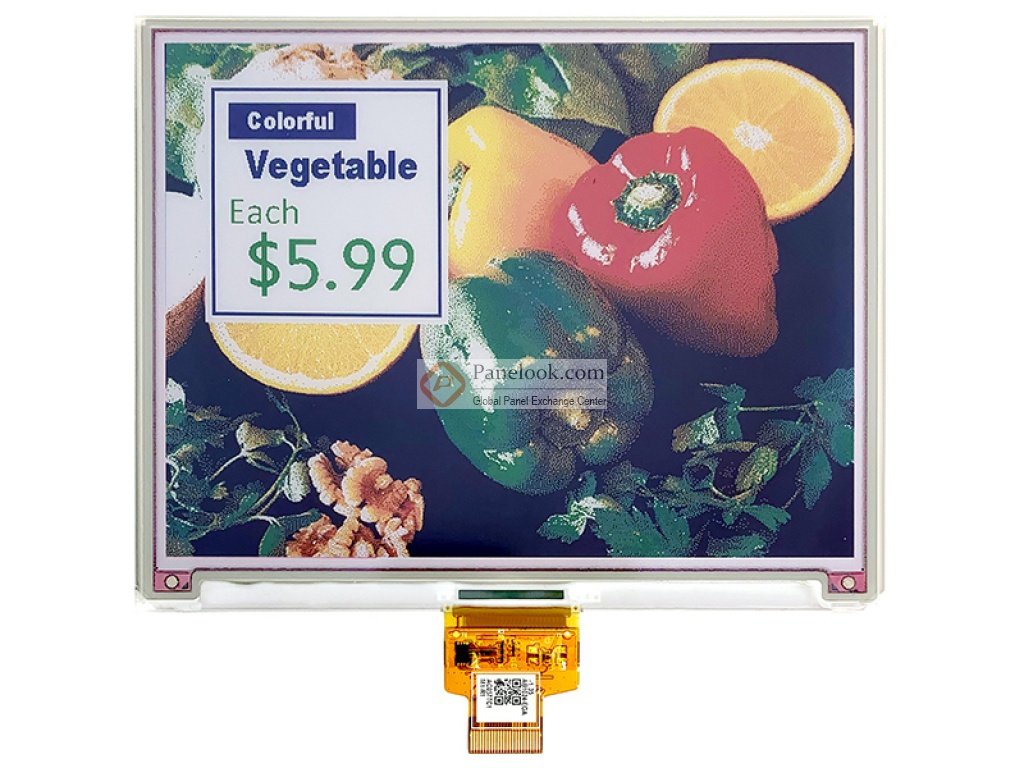

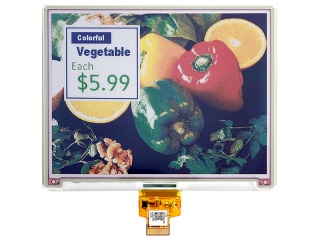

元太 (E Ink) 推出的AB1024-EGA (别名: AC057TC1)是一款采用EPD技术的5.7英寸电子纸产品，它无背光，无触摸。屏库总结它的典型特征为: 反射式。它的工作温度为 -15 ~ 35°C，存储温度为 -25 ~ 60°C。此型号适合应用于电子标签。根据屏库掌握的情报此产品于2021年Q2量产，当前生产状态为量产中。目前AB1024-EGA在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2022年06月10日对此型号首次建立参数，并于2023年10月24日对参数进行了最后更新。根据元太 (E Ink)于2021年1月19日发布的版本号为Rev1.0的产品规格书，AB1024-EGA显示分辨率为600×448，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为114.9×85.8 (宽×高) mm，外观尺寸为125.4(宽)×99.5(高)×1.08(厚) mm，产品净重22.0±2.0g。本产品无背光。AB1024-EGA采用了3/4-wire SPI, I²C信号接口，总共25 pins，采用FPC连接，驱屏电压为3.3/20/-20/15/-15V (Typ.)(VDD/VGH/VSH/VSL)。如果开发新产品想采用AB1024-EGA电子纸，屏库®建议您向元太 (E Ink)或其代理商了解关于AB1024-EGA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
