| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 三菱 (Mitsubishi) |
| 15.0英寸 |
| 1024(RGB)×768, XGA, 4:3 |
| 304.128(H)×228.096(V) mm |
| - |
| 350 cd/m² (Typ.) |
75/75/60/50 (Typ.)(CR≥10)  |
| - |
| - |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| AA150XN09 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 326(H)×255(V)×16.4(D) mm | |
| - | |
| 450:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 6/19 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 4 pcs CCFL, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6/8-bit) , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 70 °C, 存储温度: -20 ~ 80 °C |
上海市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AA150XN09规格书 | 20091015 | Japanese | 613.5 K | 11 | 2009-10-15 | 最新 |

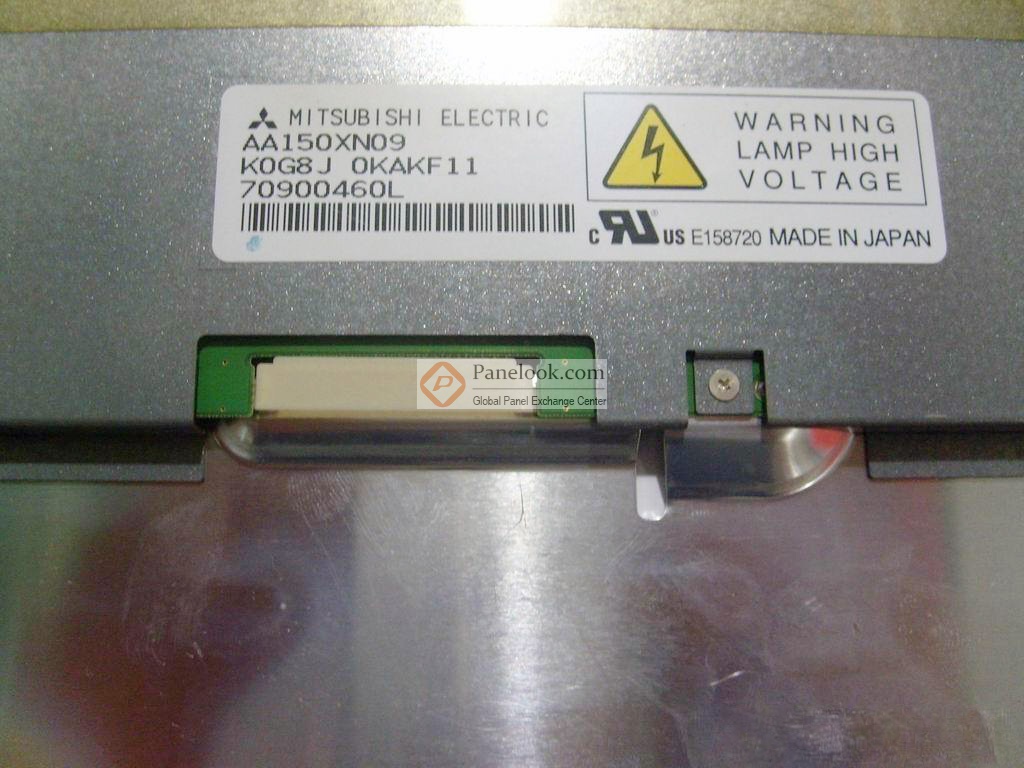

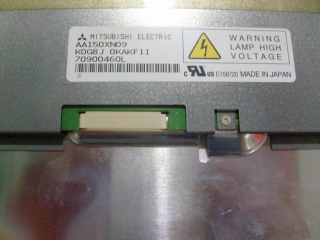

AA150XN09是三菱 (Mitsubishi)推出的一款15.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 70°C，存储温度为 -20 ~ 80°C。它的典型特征屏库总结为: 端子正装。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年08月10日对此型号首次建立参数，并于2023年05月05日对参数进行了最后更新。根据三菱 (Mitsubishi)于2009年10月15日发布的版本号为20091015的产品规格书，AA150XN09显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.128(宽)×228.096(高) mm，外观尺寸为326(宽)×255(高)×16.4(厚) mm，可视尺寸为308.1(宽)×232.1(高) mm。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，不含背光驱动。AA150XN09采用了LVDS (1 ch, 6/8-bit)信号接口，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AA150XN09的最新的生产状态信息和技术信息，屏库®建议您咨询三菱 (Mitsubishi)。
