像素布局 RGB垂直条状
- 显示区域245.76(H)×184.32(V) mm
- 外观尺寸260.5(H)×203(V)×10(D) mm
- 面板重量600g (Typ.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度500 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (TM)
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 工作模式SWV，常黑显示，透射式
- 视角方向全视角
- 反应时间12/12 (Typ.)(Tr/Td) ms
- 显示颜色262K/16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
16.9W (Typ.)
- 光源类型WLED, 100K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6/8-bit) , 20 pins , 端子
- 工作环境
- 工作温度 -30 ~ 80 °C, 存储温度 -30 ~ 80 °C
AA121XP01 长期供应 贸易
 嘉兴市
AA121XP01 长期供应 贸易
深圳市
三菱液晶模组AA121XP01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
AA121XP01规格书 |
20141009 |
English |
3.3 M |
26 |
2014-10-9 |
最新 |
|
三菱液晶模组AA121XP01概况

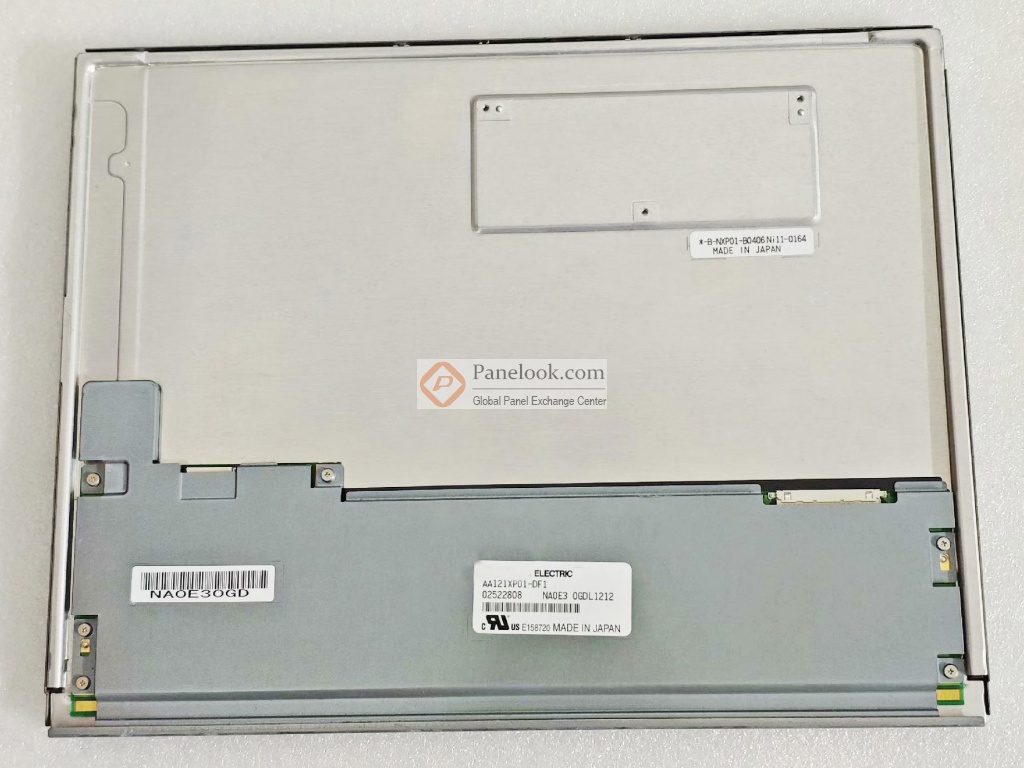

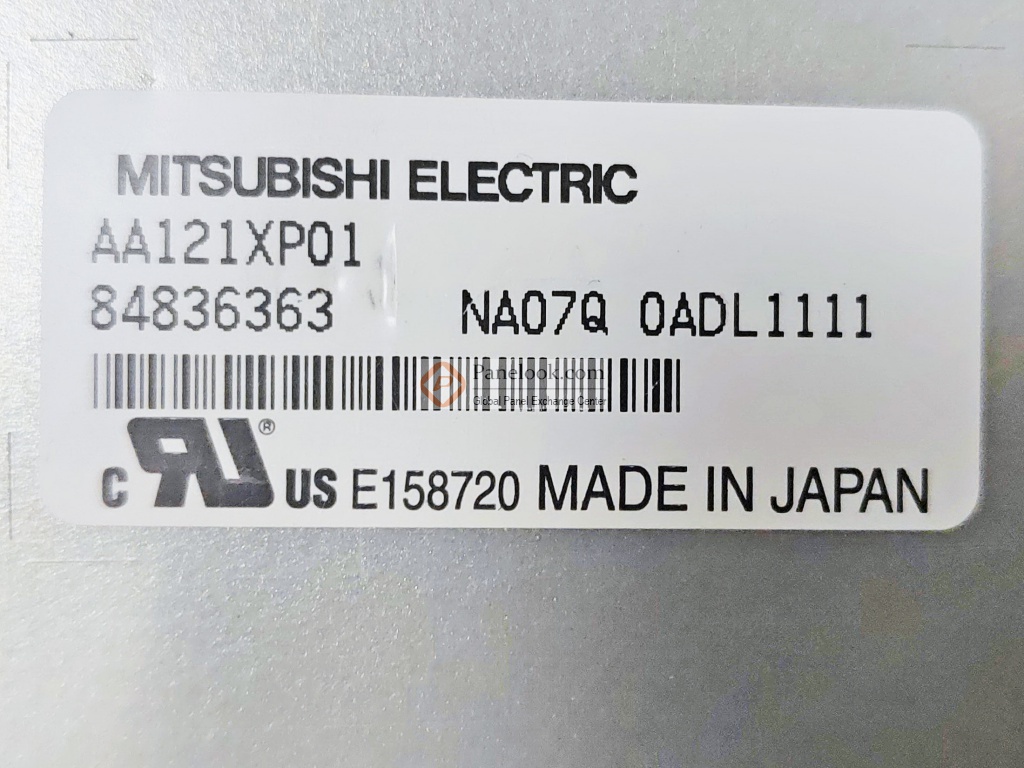

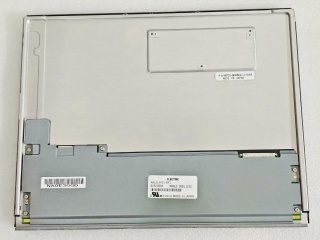

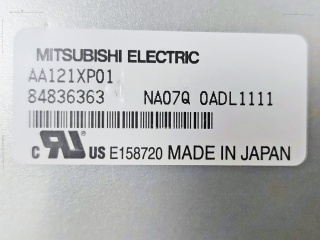

AA121XP01是三菱 (Mitsubishi)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 宽温，白光LED背光，寿命大于10万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面， NCM。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2015年Q3量产，于2022年Q2停产，当前生产状态为已停产。目前此型号在屏库上有2条现货信息、2家供应商信息，交易氛围清淡。屏库于2015年05月12日对此型号首次建立参数，并于2023年05月05日对参数进行了最后更新。根据三菱 (Mitsubishi)于2014年10月9日发布的版本号为20141009的产品规格书，AA121XP01显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76(宽)×184.32(高) mm，外观尺寸为260.5(宽)×203(高)×10(厚) mm，可视尺寸为249.0(宽)×187.5(高) mm，表面处理为雾面，Hard coating (3H)，产品净重600g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动。AA121XP01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AA121XP01的最新的生产状态信息和技术信息，屏库®建议您咨询三菱 (Mitsubishi)。
|
