RGB垂直条状
分辨率
800(RGB)×600, SVGA, 4:3
- 外观尺寸
- 280×210×12.5 mm (H×V×D)
- 显示区域
- 246×184.5 mm (H×V)
- 屏幕重量
- 770g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 450 cd/m² (Typ.)
- 对比度
- 600 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 80/80/60/80 (Typ.)(CR≥10)
- 响应速度
- 4/12 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 41% NTSC
- 适用于
-
- 消耗功率
- -
- 背光类型
- 2 pcs CCFL, 50K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

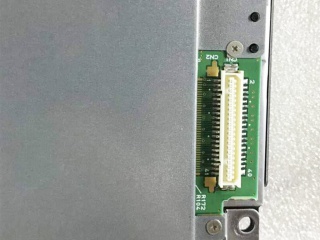

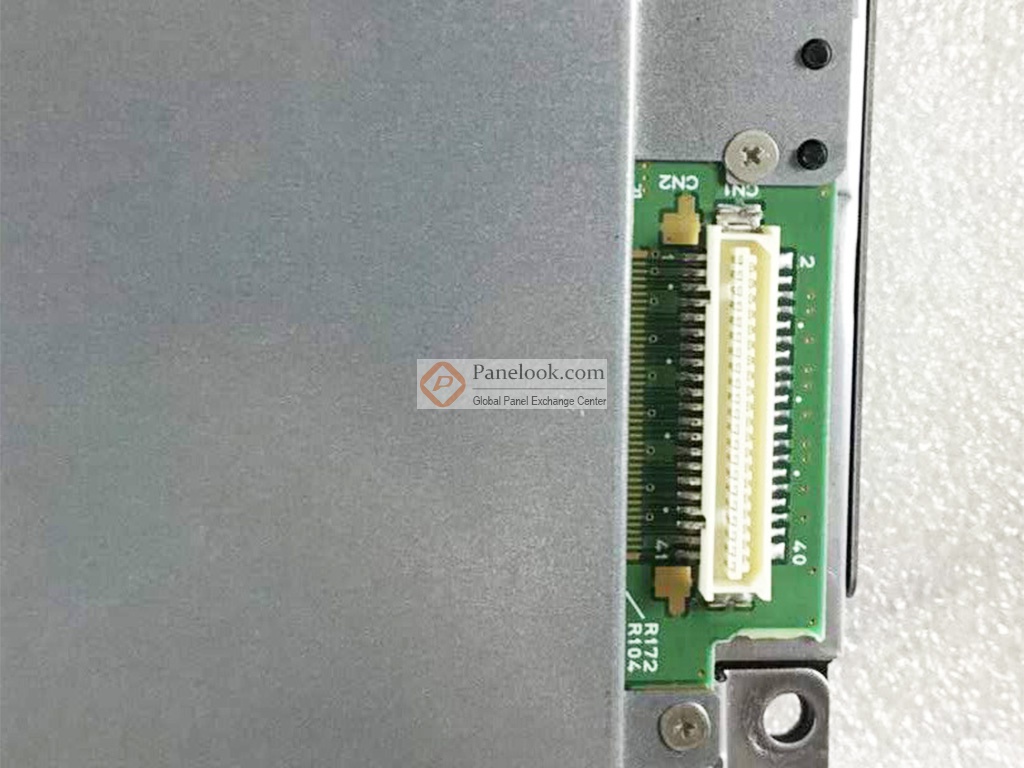

- CMOS (1 ch, 6-bit) , 端子 , 41 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -30 ~ 80 °C 工作温度 -30 ~ 80 °C
AA121SR01 长期供应 贸易
 深圳市
三菱液晶模组AA121SR01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
AA121SR01规格书 |
20090423_brief |
English |
74.4 K |
1 |
2009-4-23 |
|
|
|
|
AA121SR01规格书 |
20090223 |
English |
840.8 K |
24 |
2009-2-23 |
最新 |
|
三菱液晶模组AA121SR01概况

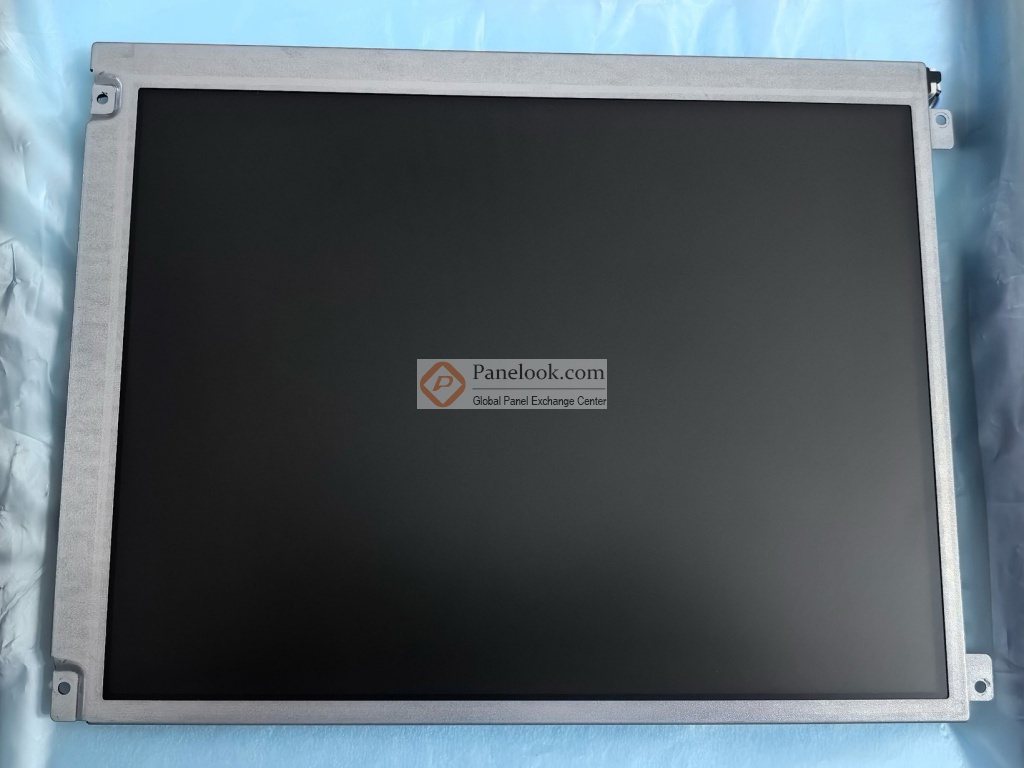

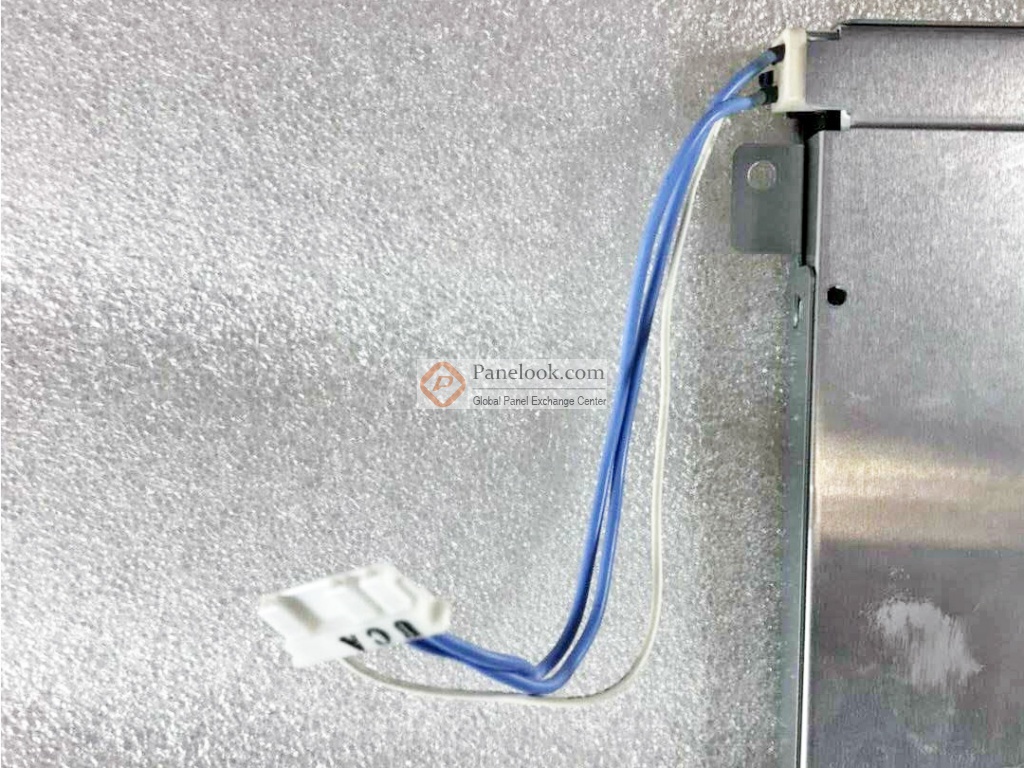

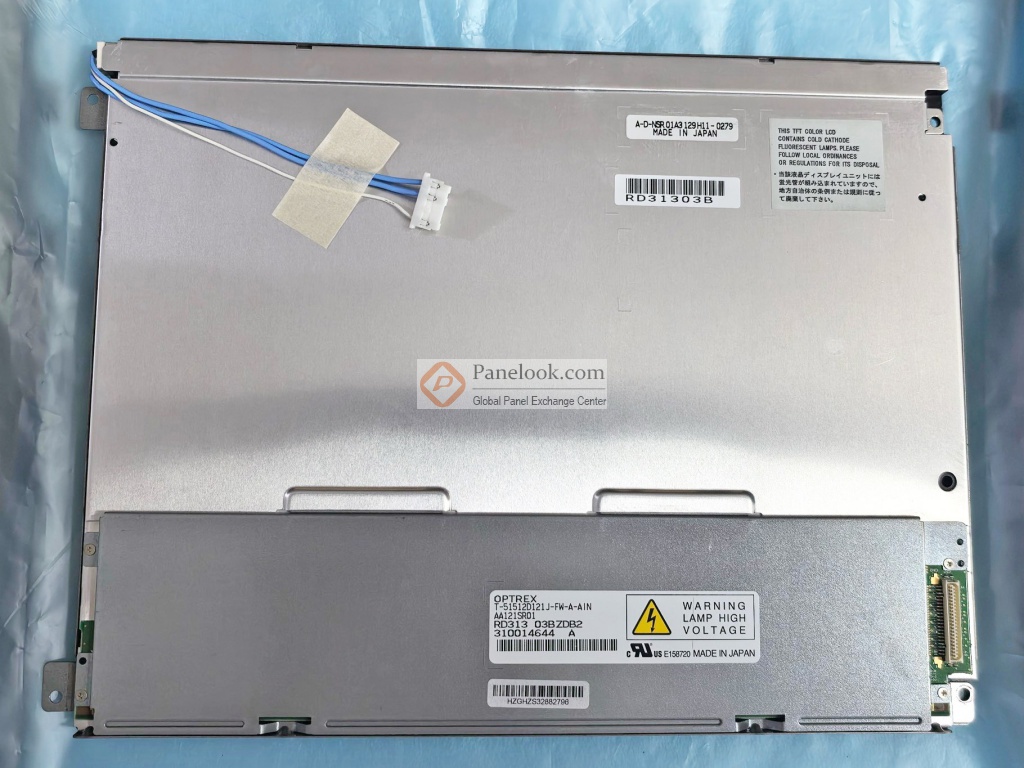

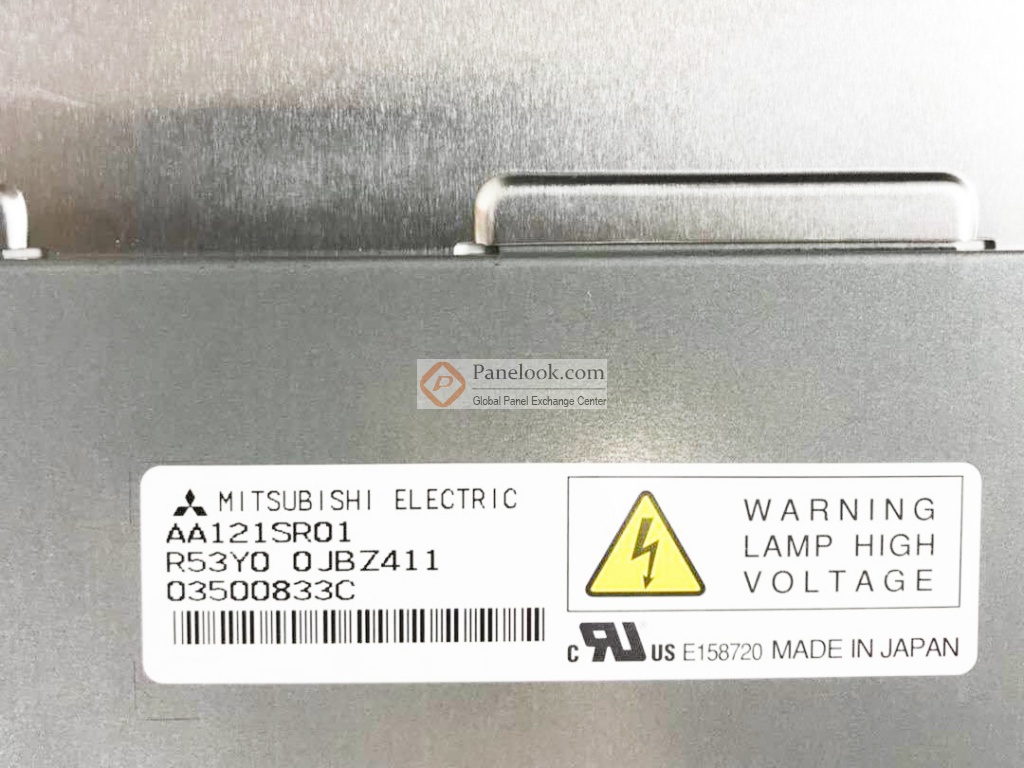

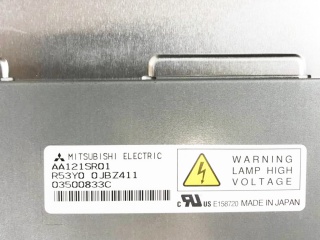

AA121SR01 (别名: T-51512D121J-FW-A-AIN)是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三菱 (Mitsubishi)于2009年2月23日发布的版本号为20090223的产品规格书，AA121SR01显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为280×210 (宽×高)×12.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重770g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，光源的使用寿命为50K小时，不含背光驱动。AA121SR01采用了CMOS (1 ch, 6-bit)信号接口，总共41 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA121SR01液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA121SR01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q4量产，于2013年Q4停产，当前生产状态为已停产。目前AA121SR01在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年01月30日对此型号首次建立参数，并于2020年05月06日对参数进行了最后更新。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它宽温，背光易换，寿命大于5万小时，180度翻转显示，表面雾面等特征，此型号推荐使用于工业。
|
