像素布局
RGB垂直条状
显示区域 211.2(H)×158.4(V) mm外观尺寸 230(H)×180.2(V)×11(D) mm
面板重量 520g (Typ.)表面处理 雾面，Hard coating (3H)
面板亮度 800 cd/m² (Typ.)对比度 700:1 (Typ.) (TM)
可视角度 70/70/65/65 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 4/12 (Typ.)(Tr/Td) ms
显示颜色 262K, 40% NTSC触摸屏 无触摸
-
功率消耗
5.1W (Typ.)
光源类型 2 strings WLED, 100K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
CMOS (1 ch, 6-bit) , 31 pins , 端子
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -20 ~ 80 °C
AA104VH02 长期供应 贸易
 深圳市

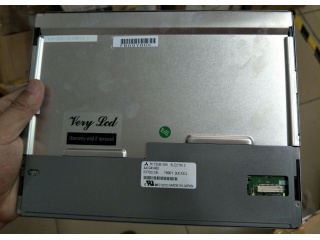

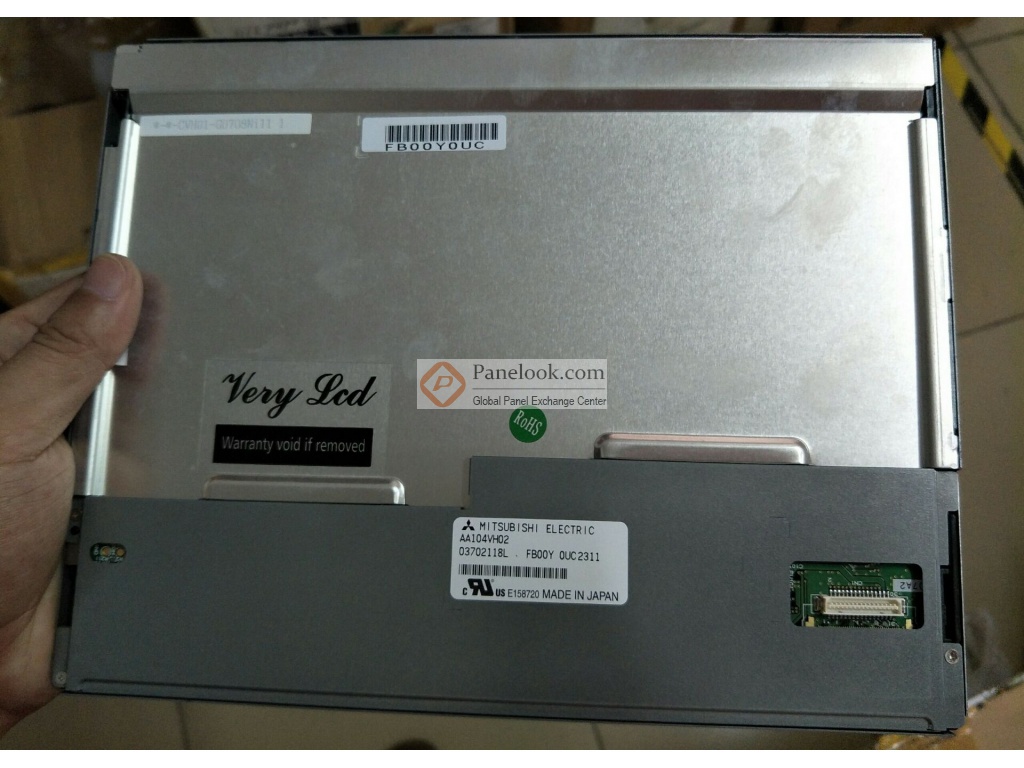

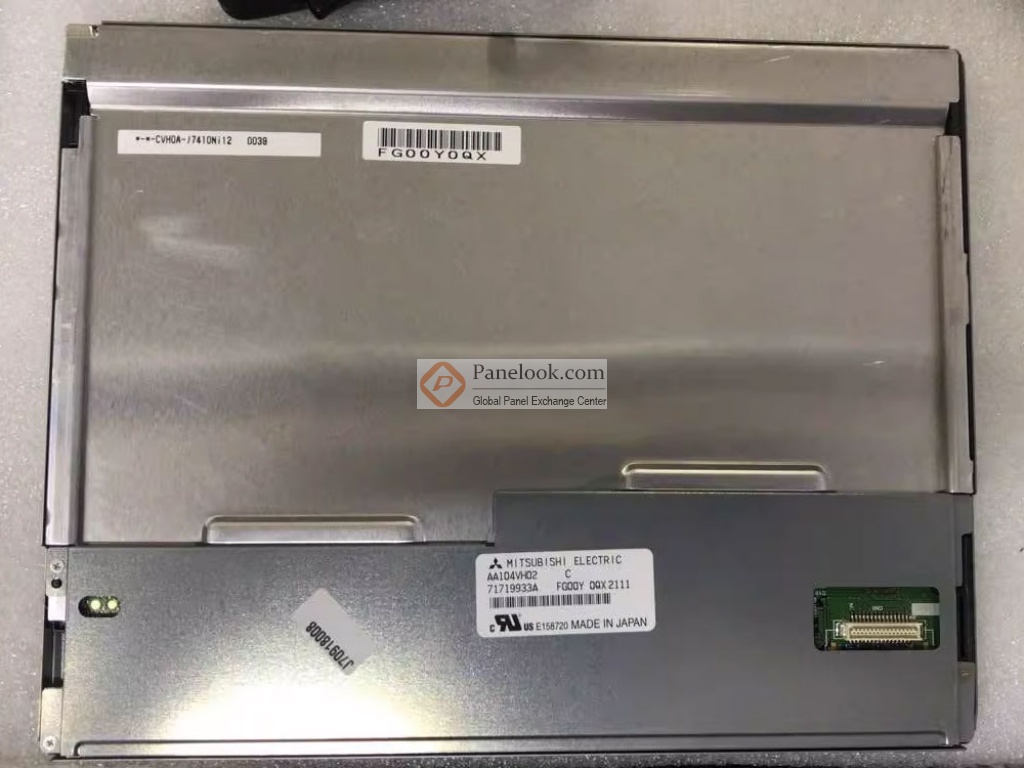

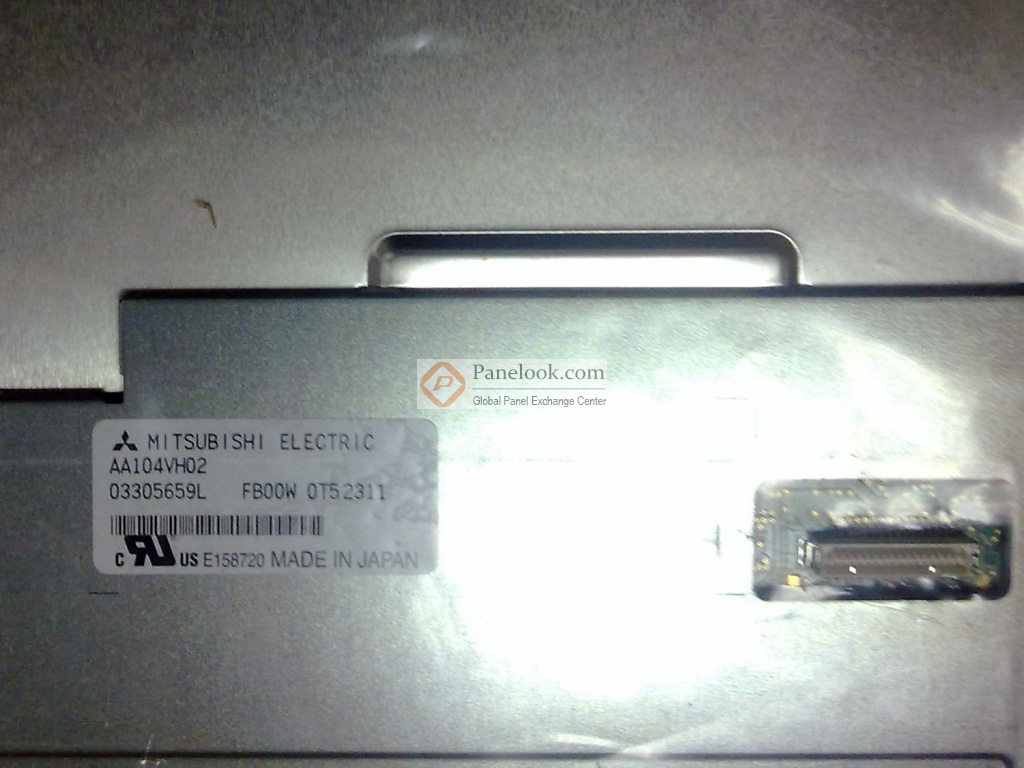

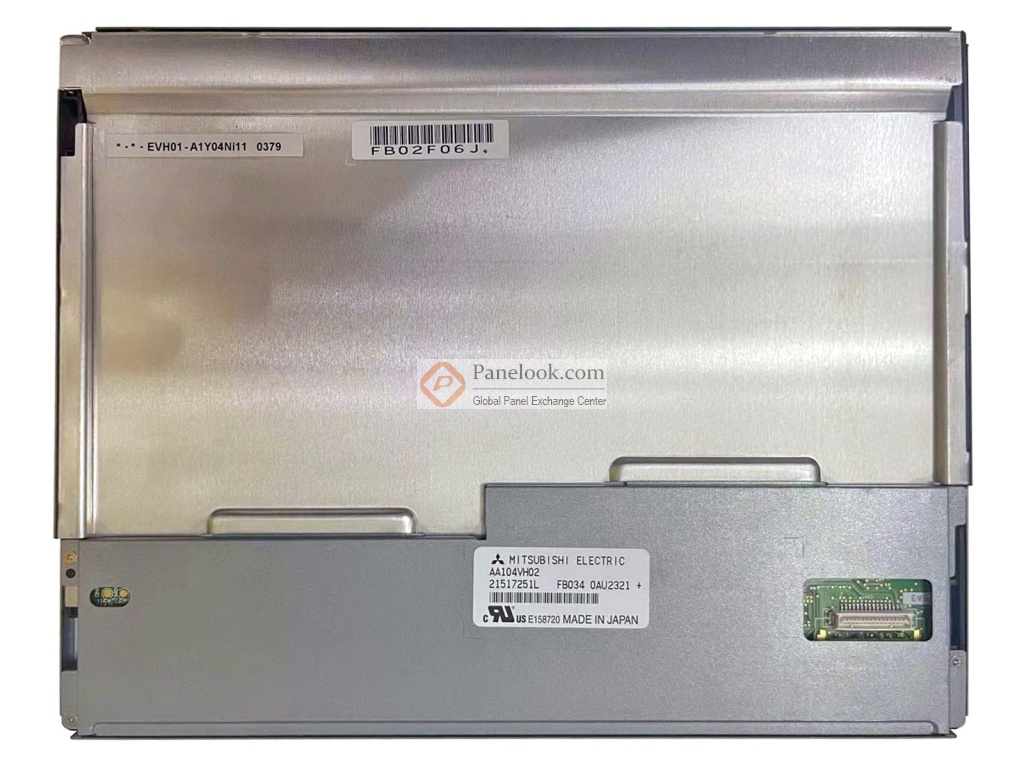

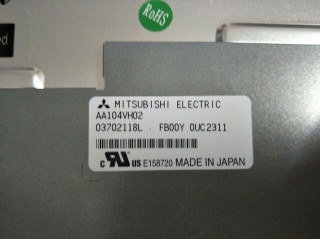

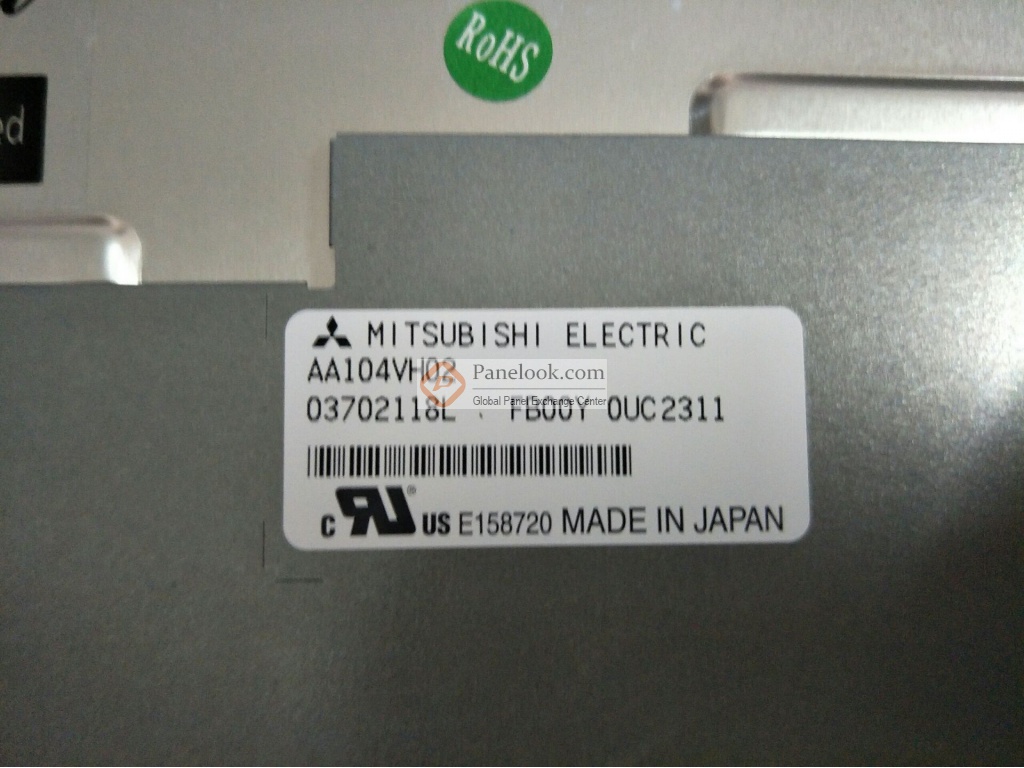

三菱液晶模组AA104VH02综述
三菱 (Mitsubishi) 推出的AA104VH02 (别名: T-55532D104J-LW-A-ABN)是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 高亮度，背光易换，白光LED背光，寿命大于10万小时，端子倒装，180度翻转显示，表面雾面， NCM。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2009年Q1量产，于2022年Q2停产，当前生产状态为已停产。目前AA104VH02在屏库上有6条现货信息、2家供应商信息，交易氛围活跃。屏库于2013年03月26日对此型号首次建立参数，并于2022年04月09日对参数进行了最后更新。根据三菱 (Mitsubishi)于2011年9月14日发布的版本号为20110914的产品规格书，AA104VH02显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为230(宽)×180.2(高)×11(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重520g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源(顶部)，光源的使用寿命为100K小时，不含背光驱动。AA104VH02采用了CMOS (1 ch, 6-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA104VH02液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA104VH02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
