| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 三菱 (Mitsubishi) |
| 10.4英寸 |
| 800(RGB)×600, SVGA, 4:3 |
| 211.2(H)×158.4(V) mm |
| 570g (Typ.) |
| 400 cd/m² (Typ.) |
70/70/50/60 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K/16.7M, 40% NTSC |
| 60Hz |
| 7.1W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
AA104SG01  1个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 243(H)×181.6(V)×12.7(D) mm | |
| 雾面，Hard coating (3H) | |
| 500:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 6/19 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 2 pcs CCFL, 50K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6/8-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -20 ~ 70 °C, 存储温度: -20 ~ 80 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AA104SG01规格书 | 20090310_brief | English | 73.9 K | 1 | 2009-3-10 | ||
|
|
AA104SG01规格书 | 20080218 | English | 1.1 M | 25 | 2008-2-18 | 最新 | |
|
|
AA104SG01规格书 | 20060309 | English | 560.5 K | 25 | 2006-3-9 | ||
|
|
AA104SG01规格书 | 20051108 | English | 773.3 K | 23 | 2005-11-8 | ||
|
AA104SG01规格书 | 20050117 | English | 1.1 M | 23 | 2005-1-17 | ||
|
|
AA104SG01规格书 | 20050117 | Japanese | 1.1 M | 22 | 2005-1-17 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
AA104SG01产品停产通知单（EOL） | 2012-7-11 | 下载文件 |

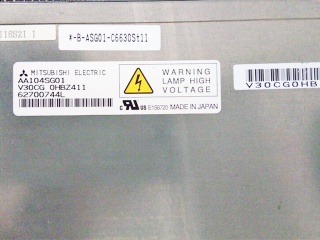

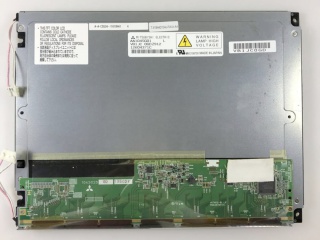

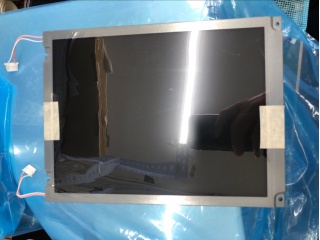

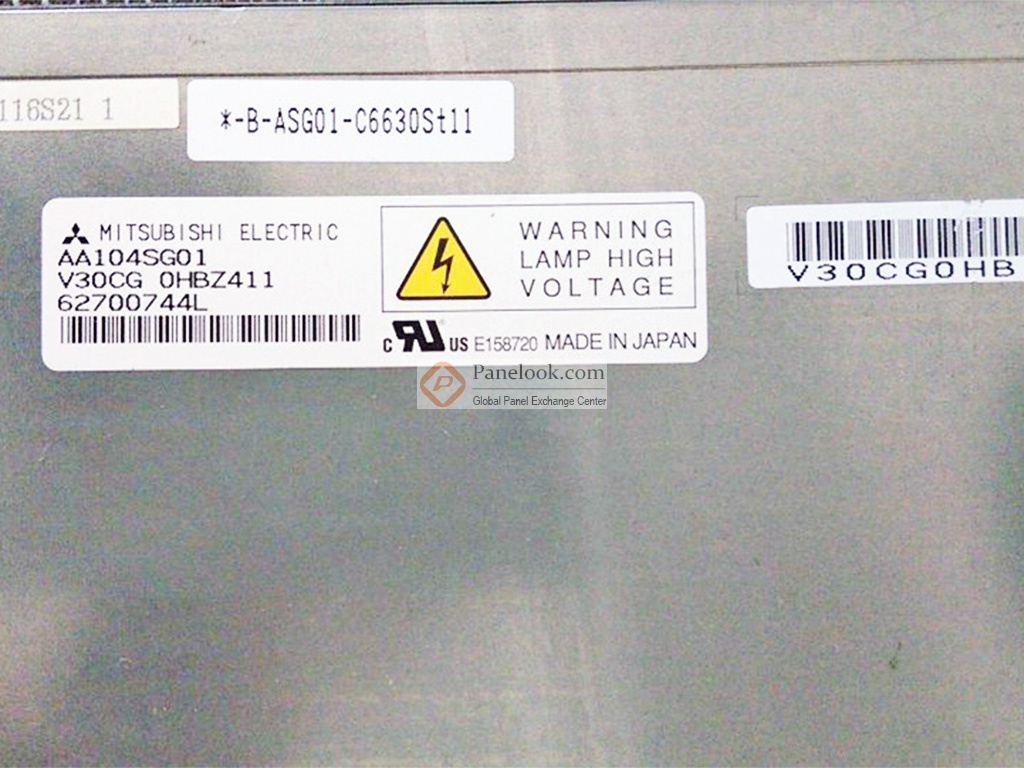

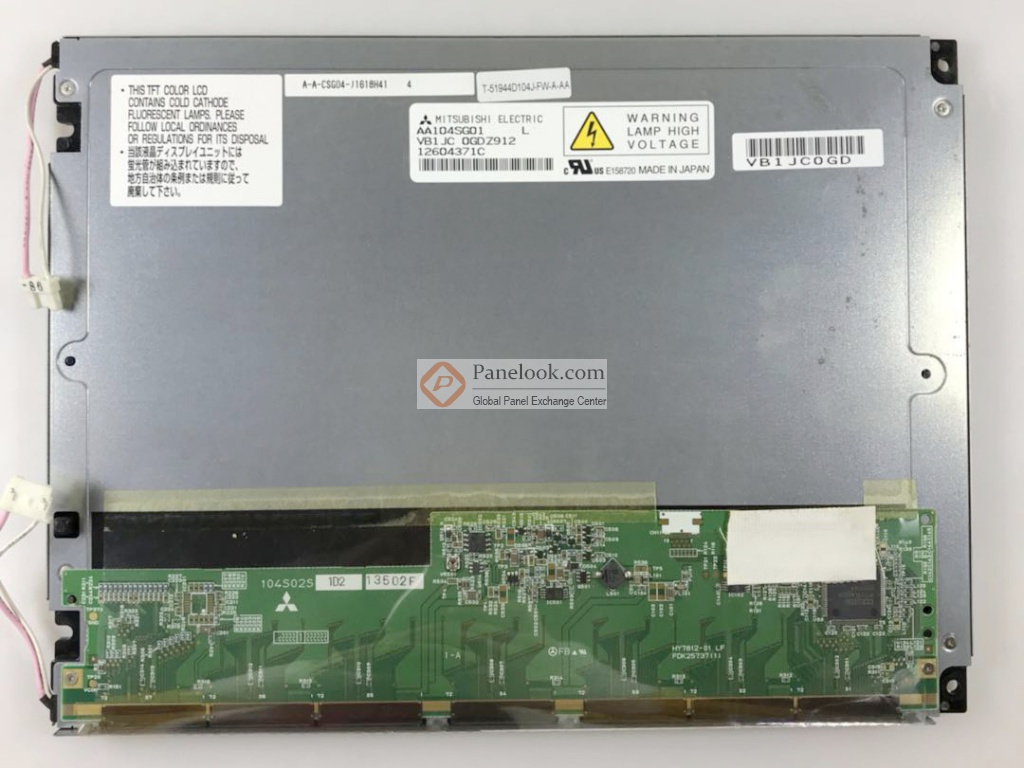

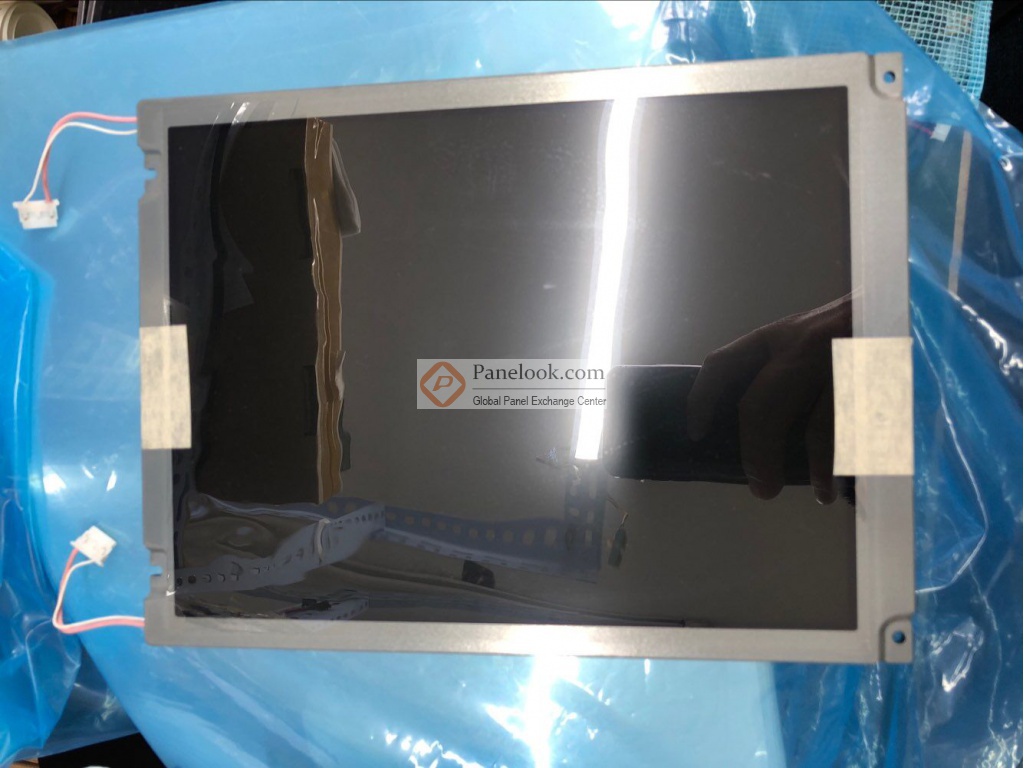

AA104SG01 (别名: T-51944D104J-FW-A-AA)是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据三菱 (Mitsubishi)于2008年2月18日发布的版本号为20080218的产品规格书，AA104SG01显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为243×181.6 (宽×高)×12.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重570g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。AA104SG01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA104SG01液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA104SG01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q1量产，于2013年Q4停产，当前生产状态为已停产。目前AA104SG01在屏库上有9条现货信息、0家供应商信息，交易氛围活跃。屏库于2012年09月11日对此型号首次建立参数，并于2023年09月27日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它背光易换，寿命大于5万小时，180度翻转显示，6/8位灰阶可选，表面雾面， NCM等特征，此型号推荐使用于工业。
