像素布局
RGB垂直条状
显示区域 93(H)×55.8(V) mm外观尺寸 103(H)×67.5(V)×5.8(D) mm
面板重量 58.0g (Typ.)表面处理 Clear，Hard coating (2H)
面板亮度 200 cd/m² (Typ.)对比度 400:1 (Typ.) (TM)
可视角度 65/65/45/65 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 5/20 (Typ.)(Tr/Td) ms
显示颜色 262K/16.7M, 53% NTSC触摸屏 无触摸
-
功率消耗
0.94W (Typ.)
光源类型 2 strings WLED, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
CMOS (1 ch, 6/8-bit) , 45 pins , 端子
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -20 ~ 80 °C
AA043MA01 长期供应 贸易
 嘉兴市
AA043MA01 长期供应 贸易
深圳市
AA043MA01 长期供应 贸易
深圳市
AA043MA01 长期供应 贸易
深圳市

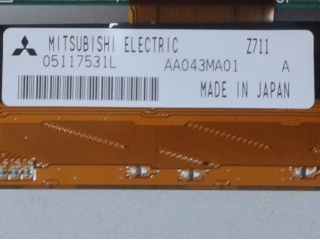

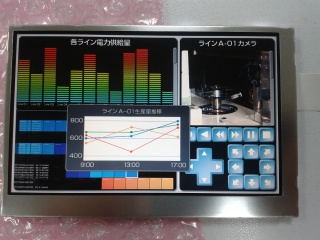

三菱液晶模组AA043MA01摘要
AA043MA01 (别名: T-55226D043J-LW-A-AAN)是三菱电机株式会社 ( 三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的 4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三菱 (Mitsubishi)于2008年2月8日发布的版本号为20080208的产品规格书，AA043MA01显示分辨率为 800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为218 PPI。它的显示区域尺寸为93×55.8 (宽×高) mm，可视尺寸为95.0×57.8 (宽×高) mm，外观尺寸为103×67.5 (宽×高)×5.8(厚) mm，表面处理为Clear，Hard coating (2H)，产品净重58.0g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源，不含背光驱动。AA043MA01采用了CMOS (1 ch, 6/8-bit)信号接口，总共45 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA043MA01液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA043MA01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q3量产，于2019年Q1停产，当前生产状态为已停产。目前AA043MA01在屏库上有6条现货信息、4家供应商信息，交易氛围活跃。屏库于2012年06月20日对此型号首次建立参数，并于2025年01月10日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它白光LED背光，180度翻转显示，6/8位灰阶可选， NCM等特征，此型号推荐使用于 工业。
|
