友达液晶模组A201SN02 V5概况-全球液晶屏交易中心-屏库

人气指数：15430 2025-02-06 09:01

友达液晶模组A201SN02 V5主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2006,Q1
开始量产
2006,Q1
最后下单
--
最后出货
2008,Q2

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	友达 (AUO)	面板型号	A201SN02 V5
面板尺寸	20.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	800(RGB)×600, SVGA, 4:3	像素布局	RGB垂直条状
显示区域	408(H)×306(V) mm	外观尺寸	448(H)×347(V)×23(D) mm
面板重量	3.50Kgs	表面处理	雾面
面板亮度	450 cd/m² (Typ.)	对比度	700:1 (Typ.) (TM)
可视角度	80/80/80/60 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	-	反应时间	11/5 (Typ.)(Tr/Td) ms
功率消耗	35.2W (Typ.)	光源类型	6 pcs CCFL, 50K小时, 无驱动
显示颜色	16.2M, 72% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	TTL (1 ch, 8-bit) , 50 pins , 端子
驱屏电压	5.0V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 70 °C

友达液晶模组A201SN02 V5规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
A201SN02 V5规格书	Ver5.07	English	557.1 K	17	2007-3-9	最新	付费下载
A201SN02 V5规格书	Ver5.05	English	656.2 K	17	2006-4-14		付费下载
A201SN02 V5规格书	Ver0.3	English	529.6 K	16	2006-3-17		付费下载
A201SN02 V5规格书	Ver0.1	English	534.3 K	16	2005-11-9		付费下载

友达液晶模组A201SN02 V5验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
A201SN02	VIP会员可看	VIP会员可看	B Grade	Ver.3	2004-10-13	IIS下载
A201SN02	VIP会员可看	VIP会员可看	A- Grade	Ver.0		IIS下载
A201SN02	VIP会员可看	VIP会员可看	A- Grade	Ver.3		IIS下载

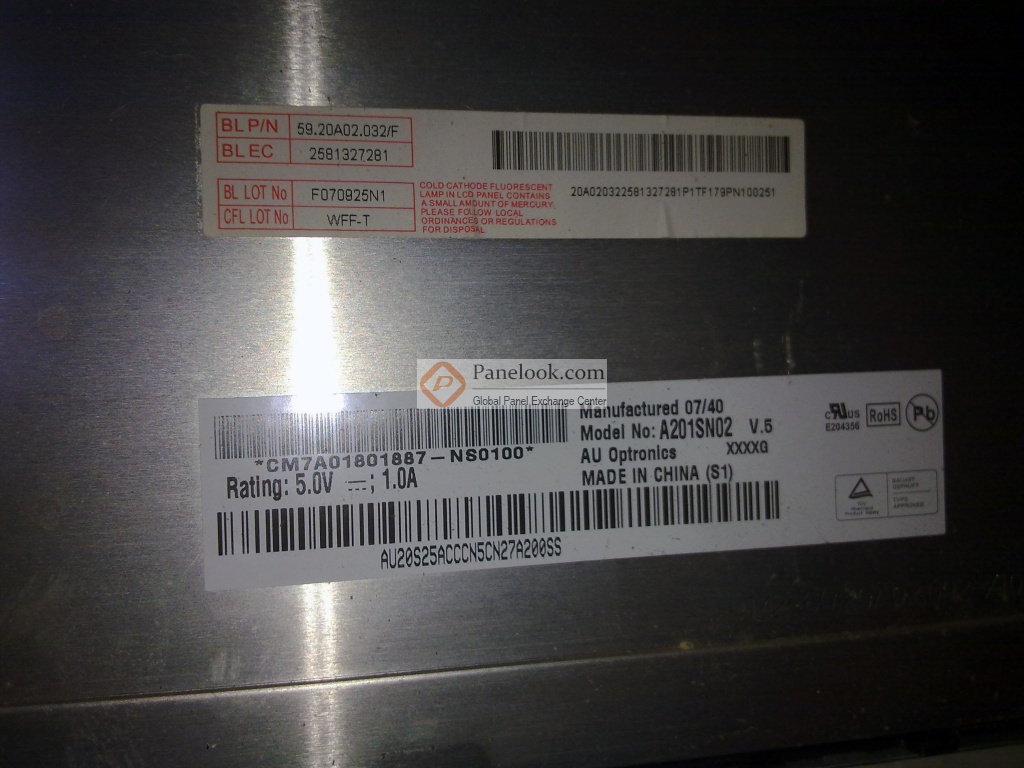

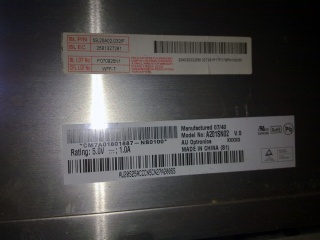

友达液晶模组A201SN02 V5图片

友达液晶模组A201SN02 V5综述

A201SN02 V5 (别名: A201SN02 V.5)是友达 (AUO)推出的一款20.1吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 70°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 寿命大于5万小时，表面雾面。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2006年Q1量产，于2008年Q2停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月21日对此型号首次建立参数，并于2025年02月06日对参数进行了最后更新。根据友达 (AUO)于2007年3月9日发布的版本号为Ver5.07的产品规格书，A201SN02 V5显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为408(宽)×306(高) mm，外观尺寸为448(宽)×347(高)×23(厚) mm，可视尺寸为413.0(宽)×311.0(高) mm，表面处理为雾面，产品净重3.50Kgs。背光方面此产品采用了6 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。A201SN02 V5采用了TTL (1 ch, 8-bit)信号接口，总共50 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于A201SN02 V5的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
