友达液晶模组A090VW01 V3概况-全球液晶屏交易中心-屏库

人气指数：15089 2025-02-06 06:43

友达液晶模组A090VW01 V3主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2012,Q1
开始量产
2012,Q2
最后下单
2018,Q4
最后出货
2019,Q1

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

友达 (AUO)

9.0英寸

800×480(RGB), WVGA, 16:9

199.2(H)×110.16(V) mm

220g (Typ.)

250 cd/m² (Typ.)

70/70/55/70 (Typ.)(CR≥10)

6 o'clock

16.7M, 46% NTSC

60Hz

2.1W (Typ.)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

A090VW01 V3
a-Si TFT-LCD, 液晶模组
RGB水平条状
211.7(H)×125(V)×5(D) mm
雾面，Hard coating (3H)
500:1 (Typ.) (透射)
TN，常白显示，透射式
4/12 (Typ.)(Tr/Td) ms

无触摸
3S8P WLED, 10K小时, 无驱动

信号接口
驱屏电压
工作环境

TTL (1 ch, 8-bit) + SPI , 68 pins , FPC

3.3/5.5/-5.5/10/-13V (Typ.)(VCC/VDPA/VDNA/VGH/VGL)

工作温度: -10 ~ 60 °C, 存储温度: -20 ~ 70 °C

友达液晶模组A090VW01 V3规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
A090VW01 V3规格书	Ver0.2	English	1.2 M	35	2009-9-7	最新	付费下载
A090VW01 V3规格书	Ver0.1	English	677.9 K	35	2009-6-22		付费下载
A090VW01 V3规格书	Ver0.0	English	1.1 M	34	2009-4-7		付费下载

友达液晶模组A090VW01 V3验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	All AV Module	VIP会员可看	VIP会员可看	A- Grade	Ver.2	2008-5-12	IIS下载

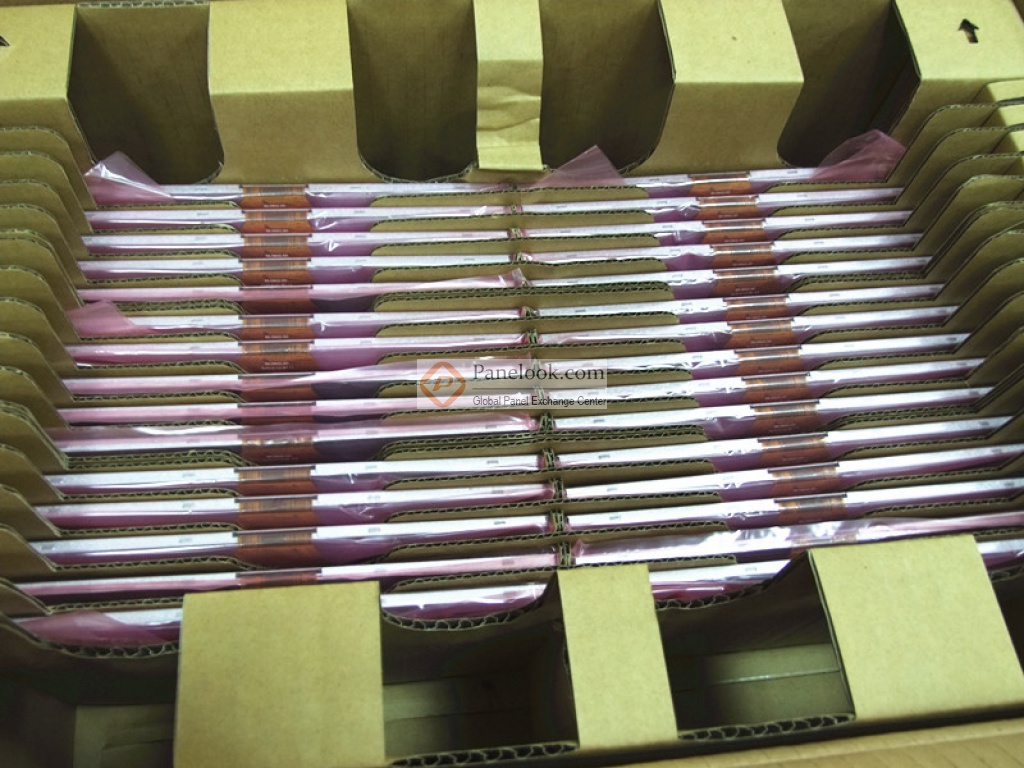

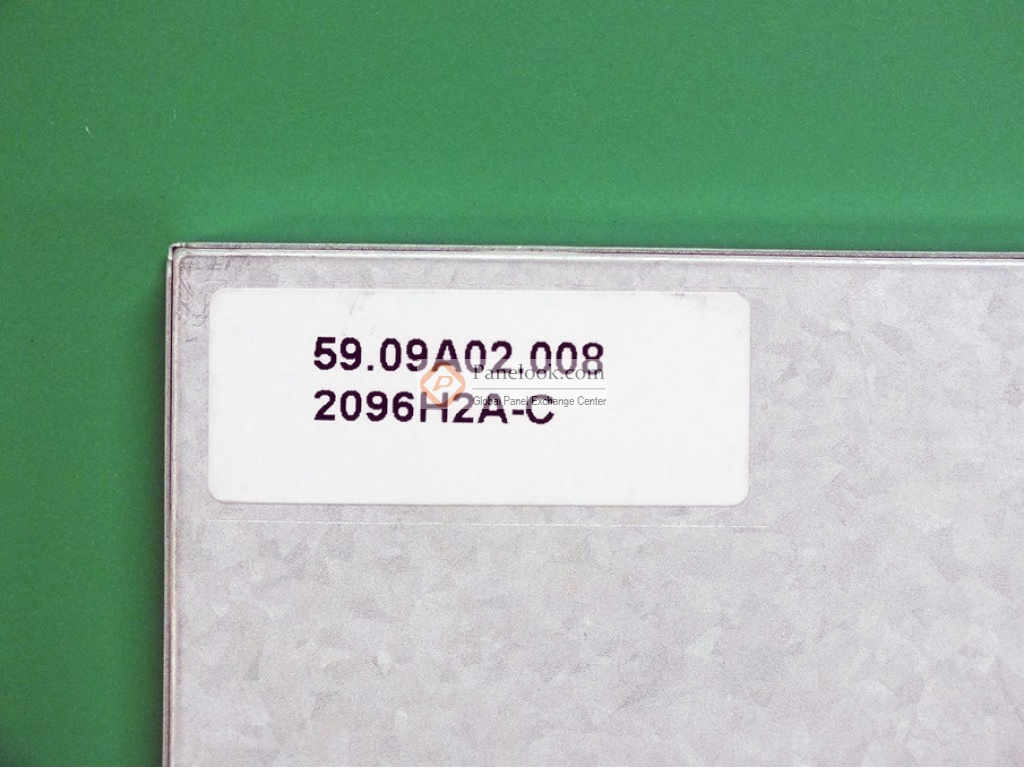

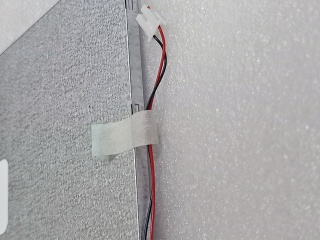

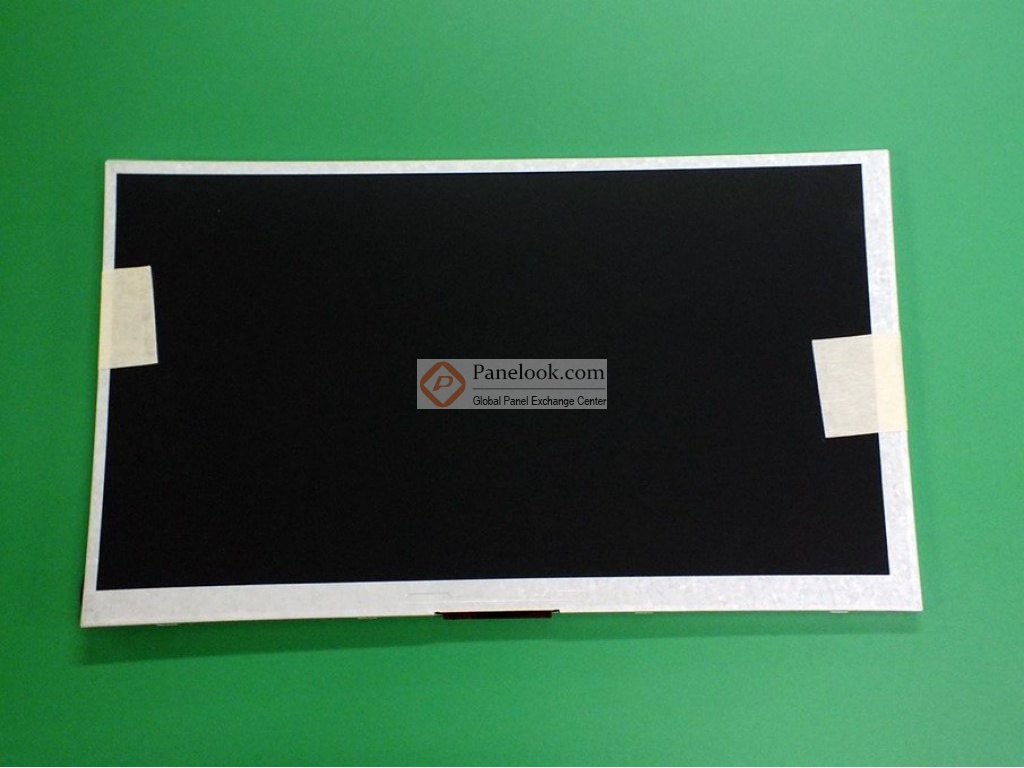

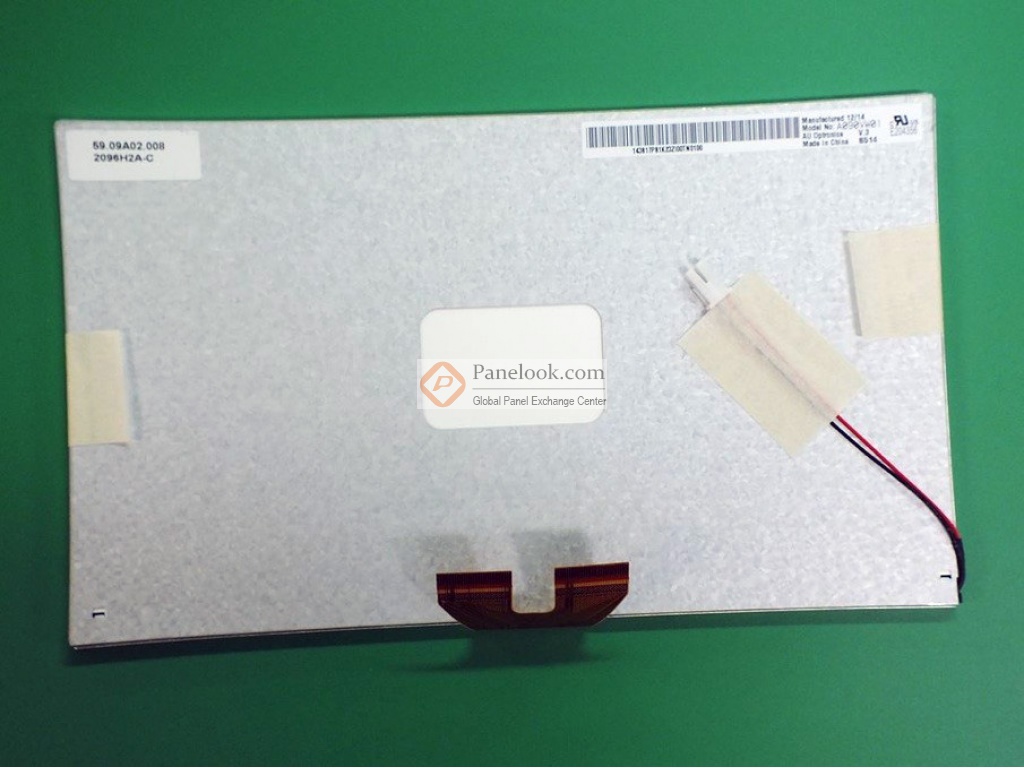

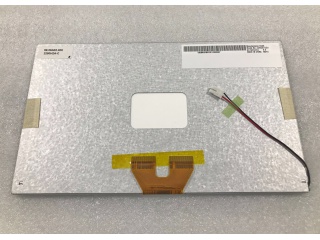

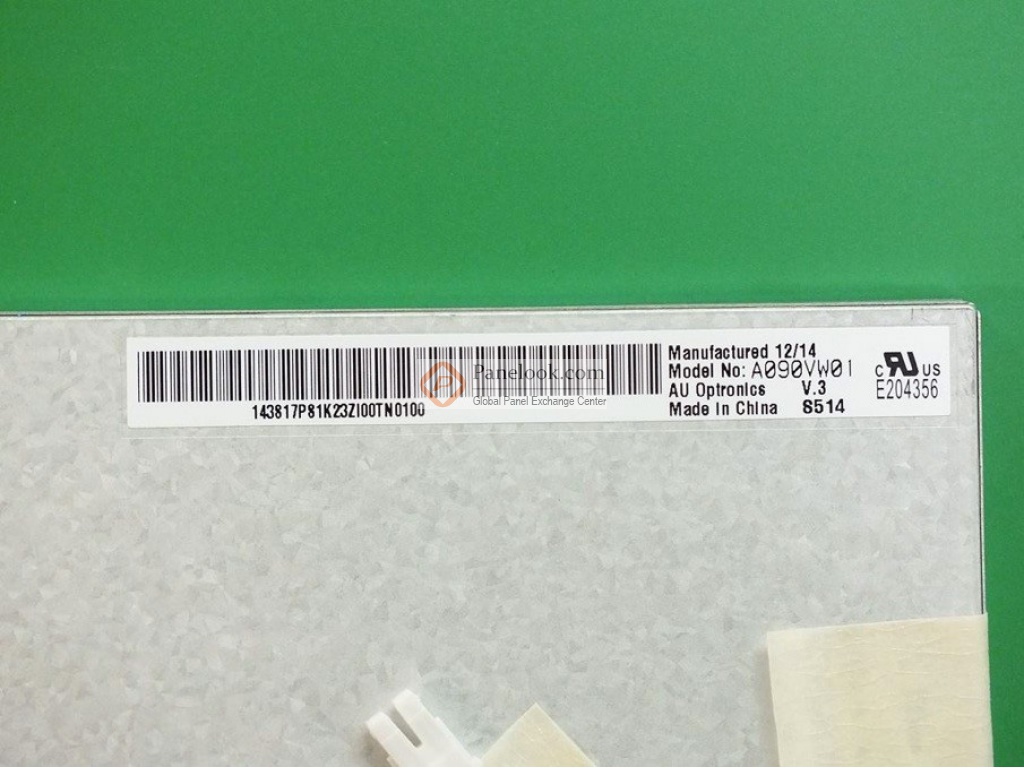

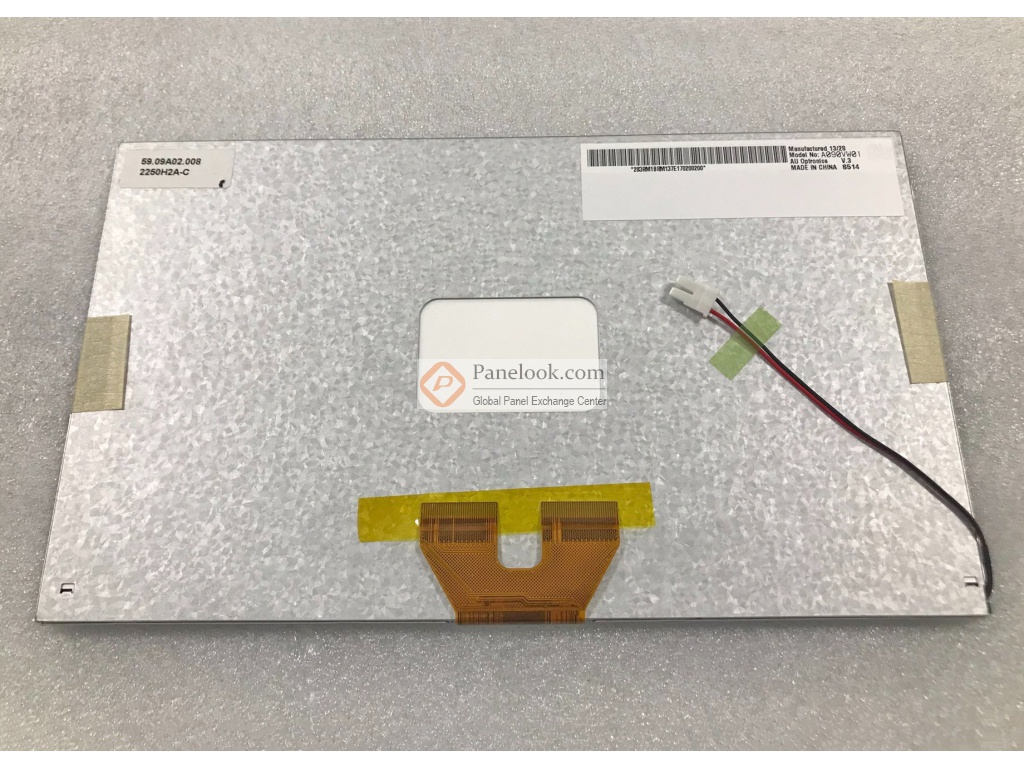

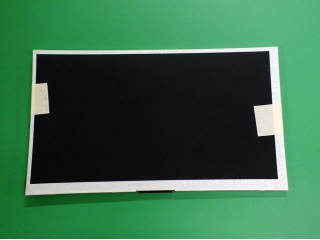

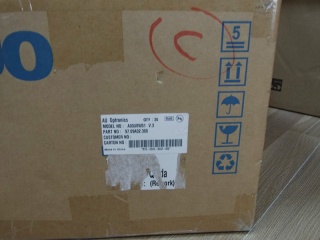

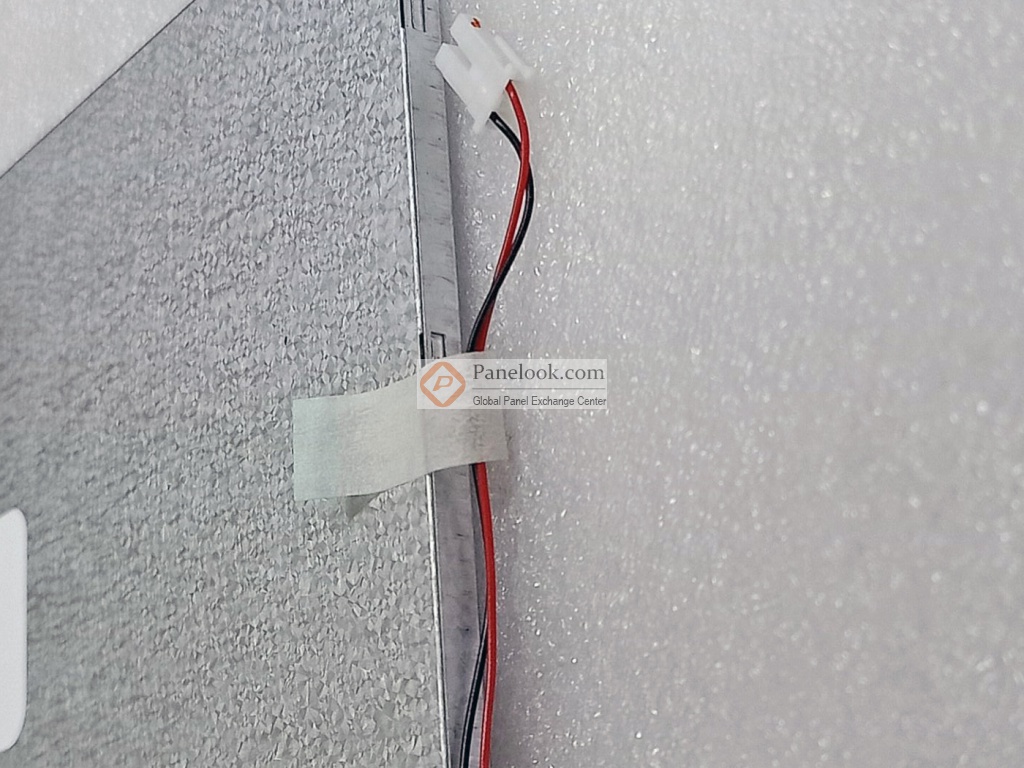

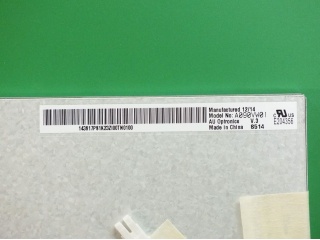

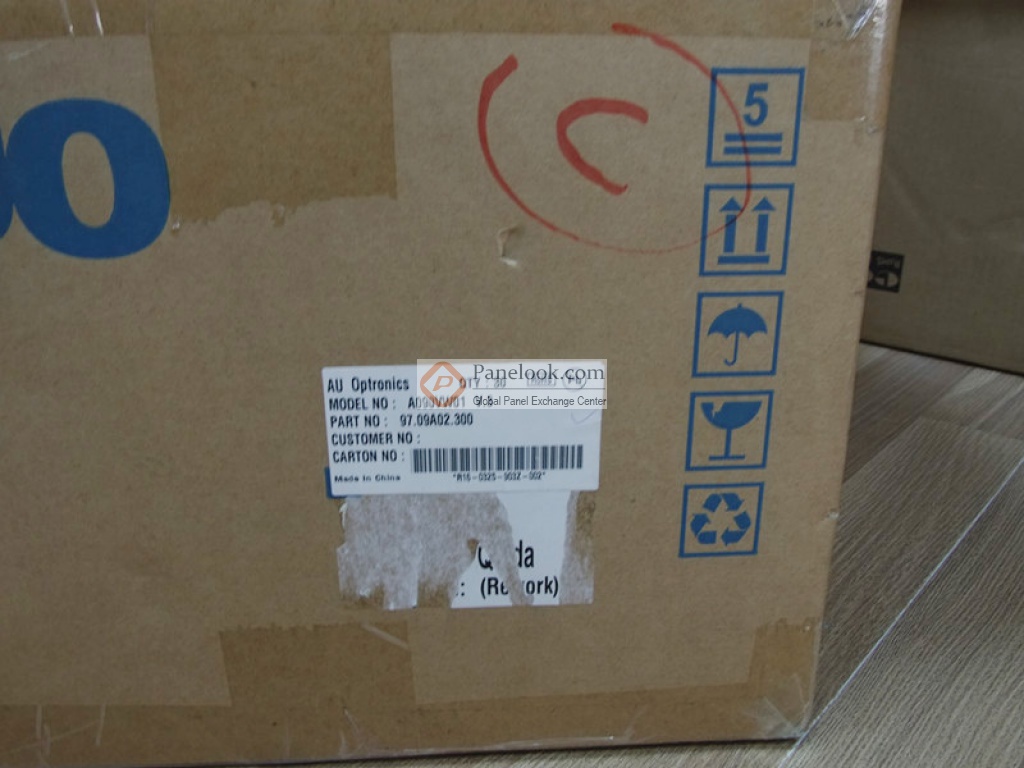

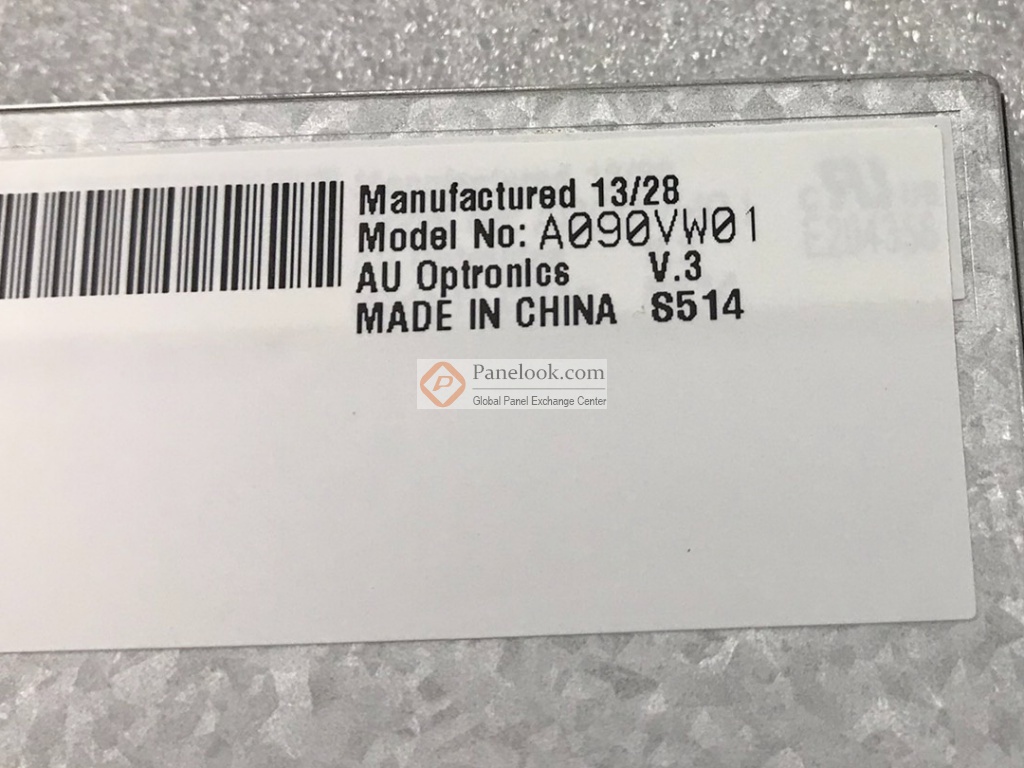

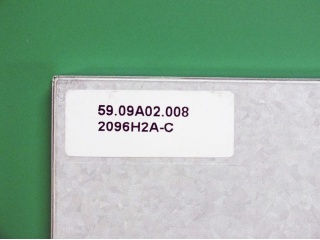

友达液晶模组A090VW01 V3图片

友达液晶模组A090VW01 V3综述

A090VW01 V3 (别名: A090VW01 V.3)是友达 (AUO)推出的一款9.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业，数码相框，便携式DVD等产品。根据屏库掌握的情报此产品于2012年Q2量产，于2019年Q1停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2025年02月06日对参数进行了最后更新。根据友达 (AUO)于2009年9月7日发布的版本号为Ver0.2的产品规格书，A090VW01 V3显示分辨率为800×480(RGB) (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB水平条状排列。它的显示区域尺寸为199.2(宽)×110.16(高) mm，外观尺寸为211.7(宽)×125(高)×5(厚) mm，可视尺寸为201.2(宽)×112.16(高) mm，表面处理为雾面，Hard coating (3H)，产品净重220g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。A090VW01 V3采用了TTL (1 ch, 8-bit) + SPI信号接口，总共68 pins，采用FPC连接，驱屏电压为3.3/5.5/-5.5/10/-13V (Typ.)(VCC/VDPA/VDNA/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于A090VW01 V3的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。

比较全部

友达 A090VW01系列型号

(共5个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
A090VW01 V0	友达	9.0"	液晶模组	800×480	250	500:1	WLED	TTL	0
A090VW01 V1	友达	9.0"	液晶模组	800×480	250	500:1	WLED	TTL	1个
A090VW01 V3	友达	9.0"	液晶模组	800×480	250	500:1	WLED	TTL	0
A090VW01 V3 CELL	友达	9.0"	液晶玻璃	800×480	0	500:1	NO	TTL	0
A090VW01 V4	友达	9.0"	液晶模组	800×480	200	500:1	WLED	TTL	0
