1个兼容型号
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
A056DN01规格书 | Ver4 | English | 601.6 K | 21 | 2004-5-28 | 最新 | |
|
|
A056DN01规格书 | Ver3 | English | 604.5 K | 21 | 2003-2-27 | ||
|
|
A056DN01规格书 | Ver2 | English | 675.5 K | 22 | 2002-7-8 | ||
|
|
A056DN01规格书 | Ver3 | English | 654.7 K | 21 | 2002-4-9 | ||
|
|
A056DN01规格书 | Ver4 | English | 615.2 K | 21 | 2002-11-11 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
All AV Module | VIP会员可看 |
VIP会员可看 | A- Grade | Ver.2 | 2008-5-12 | IIS下载 |
|
5.6" Modules | VIP会员可看 |
VIP会员可看 | A Grade | Ver.1 | 2002-11-11 | IIS下载 |

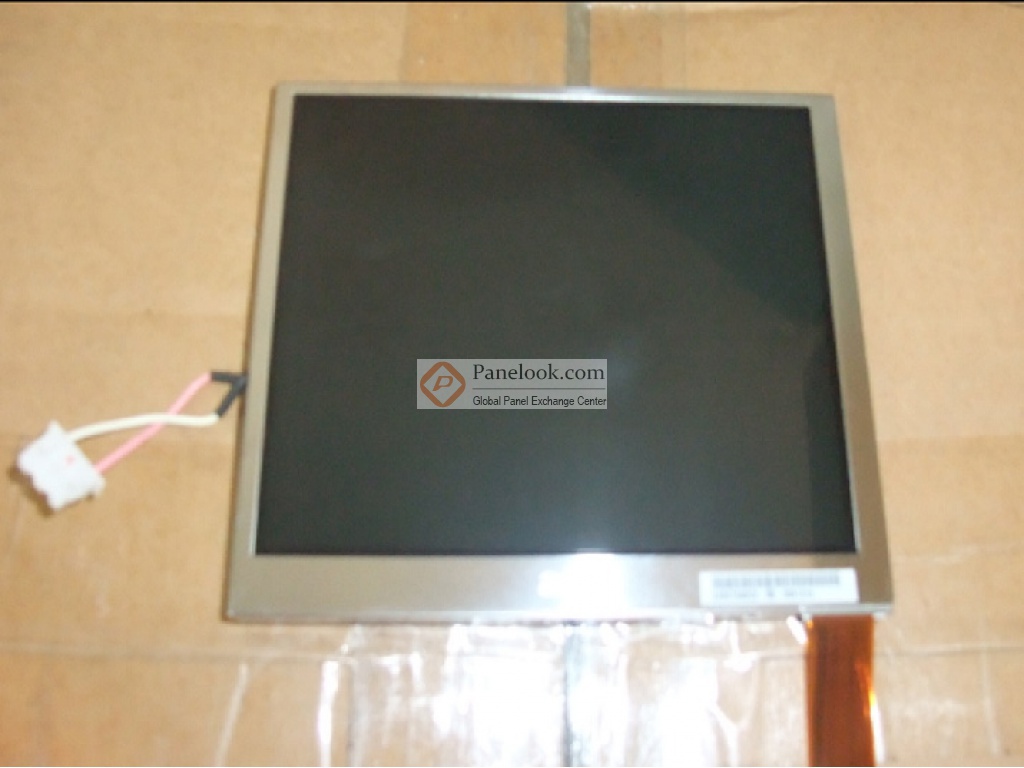

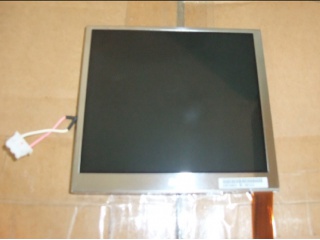

A056DN01 (别名: UP056D01)是友达 (AU Optronics)推出的一款5.6吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 60°C，存储温度为 -25 ~ 80°C。它的典型特征屏库总结为: 上/下,左/右翻转显示。基于它的特征屏库推荐此型号应用于数码相框，便携式DVD，可视门铃等产品。根据屏库掌握的情报此产品于1999年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年11月16日对此型号首次建立参数，并于2025年02月05日对参数进行了最后更新。根据友达 (AU Optronics)于2004年11月15日发布的版本号为Ver6的产品规格书，A056DN01显示分辨率为320(RGB)×234，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为113.28(宽)×84.708(高) mm，外观尺寸为126.5(宽)×100(高)×7.1(厚) mm，可视尺寸为116.08(宽)×87.51(高) mm，产品净重145±10g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。A056DN01采用了TFT Specific Analog RGB信号接口，总共26 pins，采用FPC连接，驱屏电压为5/5/15/-10V (Typ.)(VCC/AVDD/VGH/VGL)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于A056DN01的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AU Optronics)。
