RGB垂直条状
- 显示区域
- 103.68(H)×58.752(V) mm
- 外观尺寸
- 114.24(H)×72.88(V)×5.7(D) mm
- 面板重量
- 69.5g (Typ.)
- 表面处理
- Hard coating (3H)
- 面板亮度
- 380 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) (TM)
- 可视角度
- 65/65/50/55 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 15/20 (Typ.)(Tr/Td) ms
- 显示颜色
- 16.7M, 52% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 4线电阻触摸屏
- 功率消耗
-
-
- 光源类型
- 5S1P+6S1P WLED, 10K小时, 无驱动
- 信号接口
-
Parallel RGB (1 ch, 8-bit) , 45 pins , FPC
- 驱屏电压
- 3.3/1.8V (Typ.)(VDD/VDDIO)
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -40 ~ 80 °C, 耐振动性 2.9G (28.4 m/s²)
友达液晶模组A047FW01 V0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
A047FW01 V0规格书 |
Ver0.2 |
English |
1.4 M |
27 |
2009-3-30 |
最新 |
|
友达液晶模组A047FW01 V0验货标准(IIS)
友达液晶模组A047FW01 V0概况

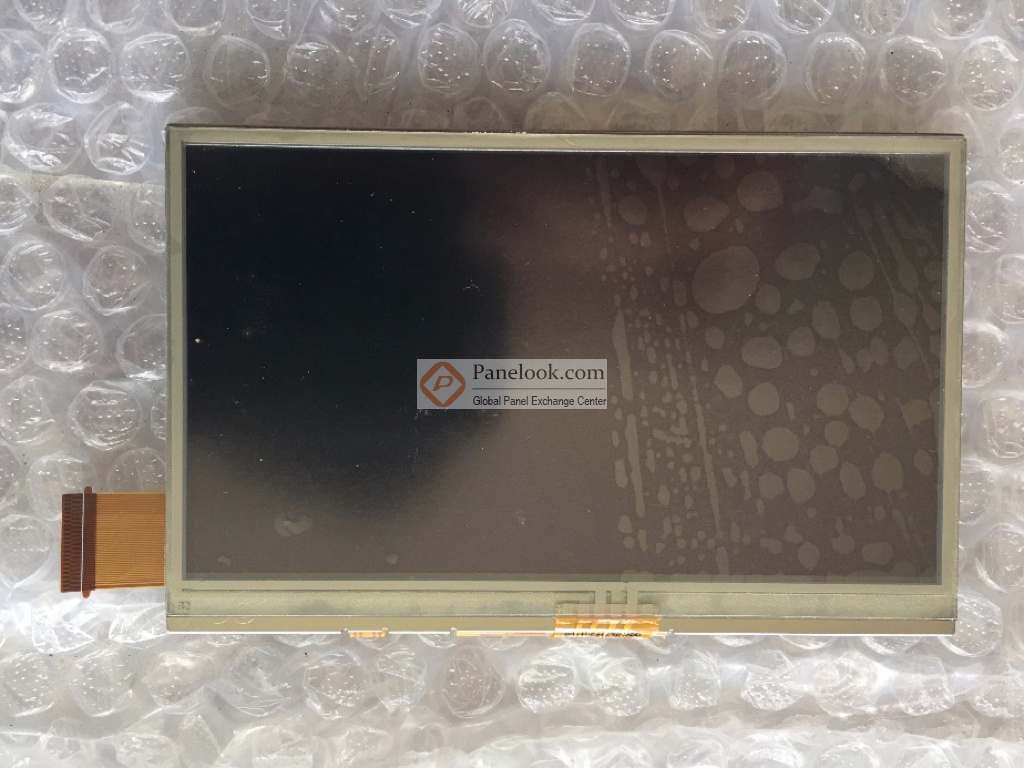

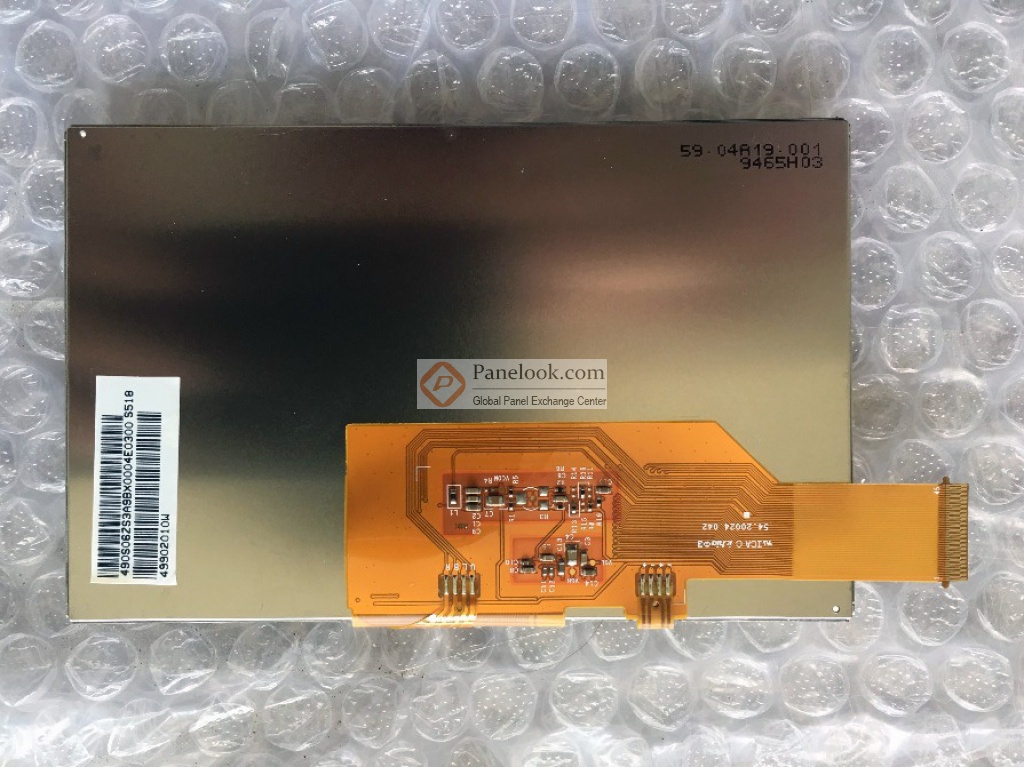

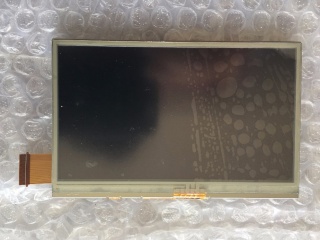

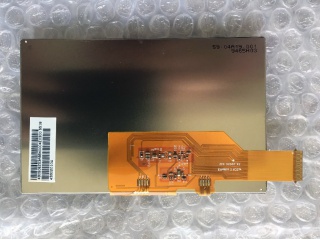

A047FW01 V0 (别名: A047FW01 V.0)是友达 (AUO)推出的一款4.7吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 70°C，存储温度为 -40 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 带触摸屏，3G抗震，白光LED背光， 3 in 1 FPC。基于它的特征屏库推荐此型号应用于车载显示，便携导航仪，MP3 PMP等产品。根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月27日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据友达 (AUO)于2009年3月30日发布的版本号为Ver0.2的产品规格书，A047FW01 V0显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为103.68(宽)×58.752(高) mm，外观尺寸为114.24(宽)×72.88(高)×5.7(厚) mm，表面处理为Hard coating (3H)，产品净重69.5g (Typ.)。背光方面此产品采用了5S1P+6S1P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。A047FW01 V0采用了Parallel RGB (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3/1.8V (Typ.)(VDD/VDDIO)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于A047FW01 V0的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
