RGB垂直条状
- 显示区域
- 87.84×49.776 mm (H×V)
- 外观尺寸
- 98.3×62.6×5.15 mm (H×V×D)
- 屏幕重量
- 50.0g
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 300 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- ATR-MVA，常黑显示，透反射式
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 响应速度
- 20/20 (Typ.)(Tr/Td) ms
- 颜色数量
- 16.7M
- 适用于
-
- 功率消耗
- -
- 背光类型
- 8S1P WLED, 10K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 4线电阻触摸屏
- 信号系统
- Parallel RGB (1 ch, 8-bit) + SPI , FPC , 50 pins
- 供应电压
- 3.3/3.3V (Typ.)(VDD/VDDIO)
- 最大额定
- 存储温度 -25 ~ 80 °C 工作温度 0 ~ 60 °C
友达液晶模组A040FL01 V2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
A040FL01 V2规格书 |
Ver0.1 |
English |
839.7 K |
29 |
2006-11-6 |
最新 |
|
友达液晶模组A040FL01 V2验货标准(IIS)
友达液晶模组A040FL01 V2综述

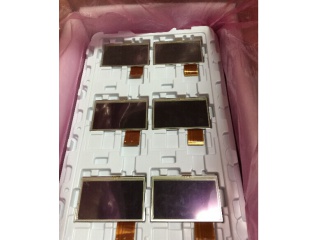

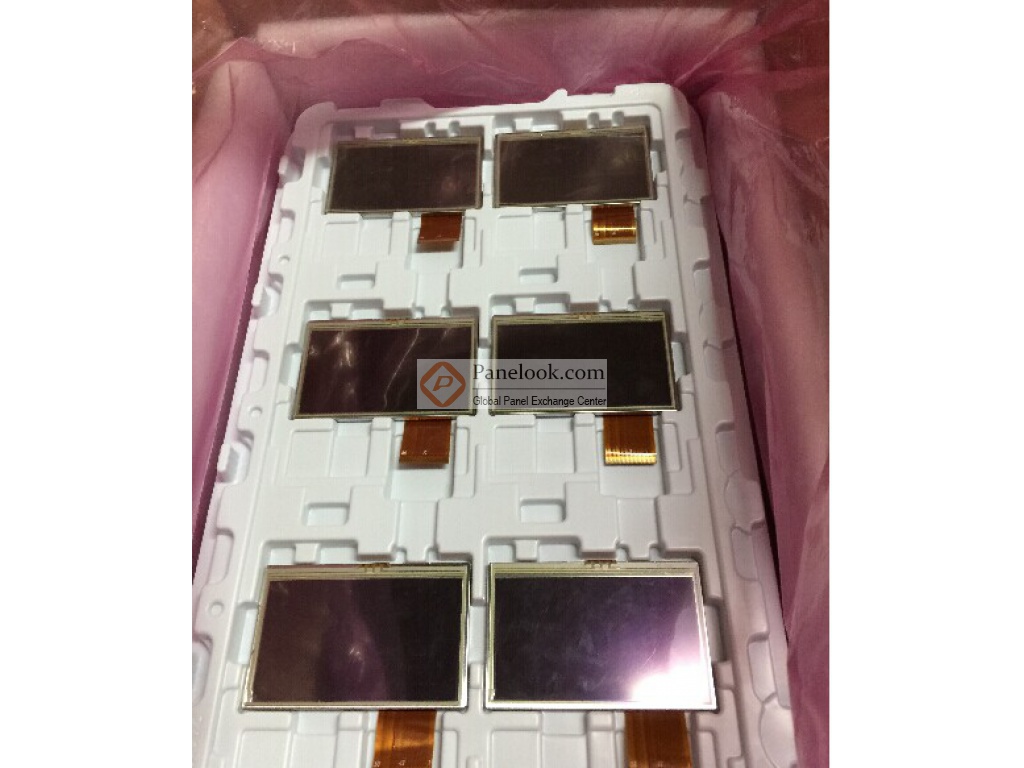

A040FL01 V2 (别名: A040FL01 V.2)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的4.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。根据友达 (AUO)于2006年11月6日发布的版本号为Ver0.1的产品规格书，A040FL01 V2显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为87.84×49.776 (宽×高) mm，可视尺寸为88.48×50.776 (宽×高) mm，外观尺寸为98.3×62.6 (宽×高)×5.15(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重50.0g。背光方面此产品采用了8S1P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。A040FL01 V2采用了Parallel RGB (1 ch, 8-bit) + SPI信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/3.3V (Typ.)(VDD/VDDIO)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用A040FL01 V2液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于A040FL01 V2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q3量产，当前生产状态为已停产。目前A040FL01 V2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月11日对此型号首次建立参数，并于2023年06月06日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -25 ~ 80°C。基于它带触摸屏，半透射半反射式，白光LED背光，上/下,左/右翻转显示，表面雾面， 3 in 1 FPC, FPC length 91mm, SYNC + DE input mode等特征，此型号推荐使用于便携导航仪，MP3 PMP。
|
