像素排列 RGB三角形
解析度480×234, 4:3
- 显示亮度250 cd/m² (Typ.)
- 对比度 250:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间20/30 (Typ.)(Tr/Td) ms
- 可视角度45/45/20/40 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色16.7M, 42% NTSC
- 触摸技术无触摸
- 功率消耗
-
- 光源类型1 pcs WLED, 无驱动
- 刷新率-
- 应用产品
- 接口类型
-
40 pins Serial RGB (8-bit) + SPI, CCIR656 , FPC
- 电压供应
- 3.3/3.3/3.3V (Typ.)(VCC/AVDD/PVDD)
- 应用环境
- 工作温度 0 ~ 60 °C, 存储温度 -25 ~ 70 °C
友达液晶模组A024CN02 VR验货标准(IIS)
友达液晶模组A024CN02 VR综述

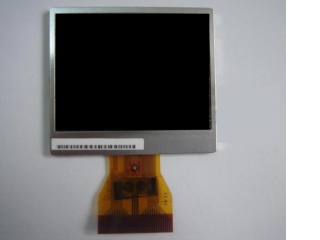

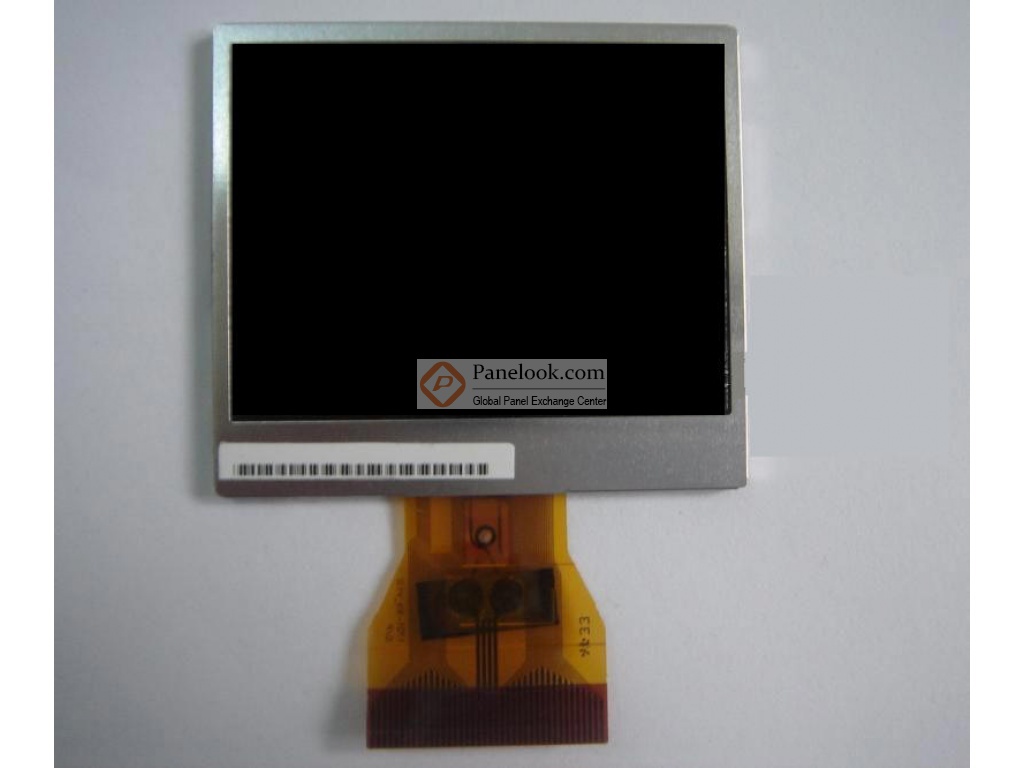

A024CN02 VR (别名: A024CN02 V.R)是友达 (AUO)推出的一款2.4吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 60°C，存储温度为 -25 ~ 70°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示，表面雾面， 2 in 1 FPC, down side, 25.54mm length。基于它的特征屏库推荐此型号应用于数码相机，数码摄像机等产品。根据屏库掌握的情报此产品于2008年Q3量产，于2010年Q3停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年10月12日对此型号首次建立参数，并于2025年01月25日对参数进行了最后更新。根据友达 (AUO)于2008年11月21日发布的版本号为Ver0.8的产品规格书，A024CN02 VR显示分辨率为480×234，宽高比为4:3 (宽:高)，像素采用RGB三角形排列。它的显示区域尺寸为48(宽)×35.685(高) mm，外观尺寸为55.2(宽)×47.55(高)×3.1(厚) mm，可视尺寸为50.60(宽)×38.28(高) mm，表面处理为雾面，产品净重13.9g (Typ.)。背光方面此产品采用了1 pcs WLED发光的侧入式光源，不含背光驱动。A024CN02 VR采用了Serial RGB (8-bit) + SPI, CCIR656信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/3.3/3.3V (Typ.)(VCC/AVDD/PVDD)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于A024CN02 VR的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
