ZH101HH058-02是一种利用非晶薄膜晶体管(TFT)作为开关器件的透射式彩色有源矩阵液晶显示器(LCD)。该产品由TFT LCD面板、驱动IC、PCB和WLED背光单元组成，活动显示面积为10.1英寸对角线测量，本机分辨率为1280*RGB*800，pin脚数为40。
| 系统类目： | LCD/OLED/EPD面板模块 > TFT-LCM液晶模组 |
|---|---|
| 产品品牌： | 重华 |
| 产品型号： | ZH101HH058-02 |
| 关键描述： | 10.1寸TFT液晶显示屏 1280*800 1000亮度 IPS液晶屏 40pins LVDS 高亮屏 |
| 产品类别： | 图形型 |
| 产品标签： | 彩色TFT液晶屏，宽温液晶屏，高亮液晶屏，阳光下可视液晶屏，IPS液晶屏 |
| 应用产品： | 工业，数字标牌，户外高亮 |
| 面板类型： | a-Si TFT-LCD |
| 产品组成： | 液晶模组 |
| 面板尺寸： | 10.1" |
| 分 辨 率： | 1280×800 |
| 宽 高 比： | 16:10 (宽:高) |
| 物理形状： | 平面矩形 |

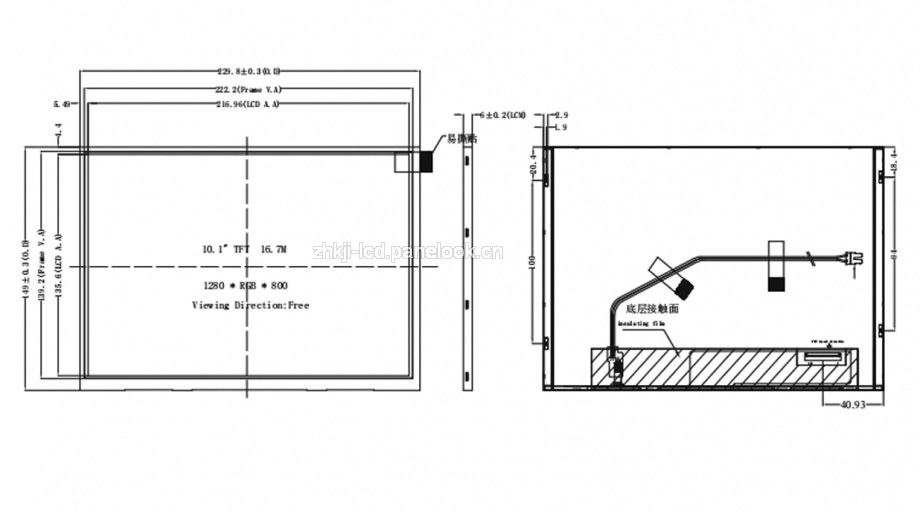

| 显示尺寸： | 216.96 (宽) × 135.6 (高) mm (A.A) |

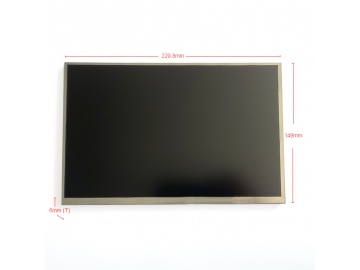

| 外观尺寸： | 229.8 (宽) × 149 (高) mm |
| 最大厚度： | 6 mm |
| 液晶态家族： | IPS硬屏 |
| 偏 光 片： | 透射式 |
| 面板亮度： | 1000 (Typ.) |
| 透射对比度： | 1000:1 (Typ.) |
| 可视角度： | 80/80/80/80 (左/右/上/下) |
| 视角方向： | 全视角 |
| 显示颜色： | 16.7M |
| 背光类型： | WLED |
| 信号类型： | LVDS |
| 信号脚数： | 40 Pins |
| 触 摸 屏： | 无触摸 |
| 工作温度： | -20 ~ 70 °C |
| 存储温度： | -30 ~ 80 °C |
| 类型 | 文件名 | 大小 | 下载 |
|---|---|---|---|
 |
ZH101HH058-02 A01.pdf | 913.2 K | 请联系我们索取 |
